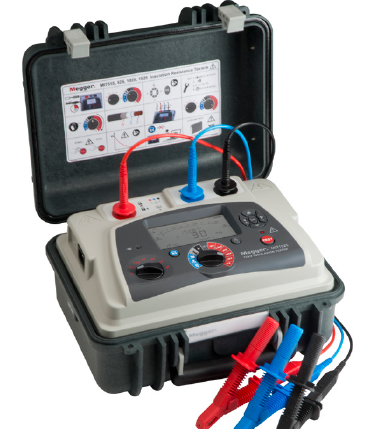

英國 Megger MIT1525直流絕緣電阻測試儀
英國 Megger MIT1525直流絕緣電阻測試儀
MIT515, MIT525, MIT1025, MIT1525 5 kV, 10 kV, 15 kV 直流電阻測試儀
Megger新系列的直流絕緣電阻測試儀針對的用戶是原始設備制造商和工業企業。高端型號MIT1525能夠執行15 kV的絕緣電阻測試，最大測試電阻可達30 TΩ，1MΩ — 3 TΩ范圍內精度為±5%。MIT 515提供IR、DAR和PI功能，但是不提供存儲功能。MIT525、MIT1025和MIT1525擁有完整的測試模式以及板載內存，以及將數據上傳到電腦的功能。
英國 Megger MIT1525直流絕緣電阻測試儀的使用效率是新MIT系列的側重點。儀器在電池用盡的情況下可以使用AC電源進行供電，快速充電電池使儀器充電30分鐘后可使用超過一小時。
Megger MIT1525 直流絕緣電阻測試儀的安全等級并未打折扣，海拔3000米以內，5kV和10 kV型號的安全等級為CAT IV 600 V，15 kV的安全等級為CAT IV 1000 V。5 kV和10 kV型號有多重測試線供選擇，15 kV型號配有特殊的雙層絕緣測試線，以及防漏電的夾子。測試線裝在帆布包內。進行測試時，應按照相應的標準佩戴高壓手套以及其他安全保護設備。
Megger MIT1525直流絕緣電阻測試儀為雙殼設計，其堅硬的外殼能防止撞擊，內殼能起到防火緩沖的作用。合上蓋子是防水防塵等級為IP65。
直觀的用戶界面使用戶不必花時間記下如何操作。兩個旋轉開關可以實現操作的簡易性，大的背光屏可以同時顯示多個測試結果。蓋子里有快速入門指導，輔助第一次使用此設備的用戶。
絕緣測試模式下有五個預設的電壓范圍，以及一個用戶自設的電壓范圍。預定義的診斷測試包括極化指數（PI）測試、介質吸收比（DAR）測試、介質放電（DD）測試、步進電壓（SV）測試以及斜坡測試。
先進的存儲功能將測試結果標準上日期/時間，記錄數據并將結果調用到屏幕。完全隔離的USB接口（類型B）可將數據安全的傳輸到Megger的PowerDB簡易版、高級版和專業版管理軟件。
帶夾子的測試線使用了雙層絕緣，3 kV的額定安全等級相當于單層6kV的標準，5 kV 相當于10 kV單層。15 kV測試線使用了15 kV標準的絕緣。
英國 Megger MIT1525直流絕緣電阻測試儀特性和優點
測量最高10 TΩ（5 kV）/20 TΩ（10 kV）/30 TΩ（15 kV）的絕緣電阻
IR、帶時間的IR、DAR、PI、DD、SV和斜坡診斷測試
大電流 — 3mA 短路電流
噪聲抑制 — 抑制3 mA（5 kV和10 kV型號）、6 mA（15 kV）噪聲
充電迅速的鋰離子電池 – 連續6小時的不間斷測試@5 kV下 100 MΩ負載，電池符合IEC 62133標準
安全標準：5 kV和10 kV型號，CAT IV 600 V，海拔3000米以內15 kV型號，CAT IV 1000 V，海拔3000米以內
帶自動背光的大LCD顯示屏
電壓表功能（30V到660 V）
先進的存儲功能，能通過屏幕調用存儲的帶日期和時間的結果
通過USB接口下載板載內存數據
PowerDB入門版管理軟件
溫度（由第三方設備測定）與測試結果一起儲存
PowerDB入門版軟件
最大測試電阻35 TΩ
CAT IV 1000 V安全等級（15 kV），海拔3000米內有效
獨特的雙外殼設計－提供更佳保護
電池或交流電源供電
充電迅速的鋰離子電池
帶時間/日期的高級存儲器
英國 Megger MIT1525直流絕緣電阻測試儀應用
絕緣電阻（IR）測試是產品電氣絕緣是否有效的一種定性測試。應用場合有電纜絕緣、變壓器絕緣、電動機/發電機絕緣、斷路器絕緣和套管絕緣。常用的現場絕緣測試有持續1分鐘的絕緣測試和持續10分鐘的極化指數（PI）測試。
英國 Megger MIT1525直流絕緣電阻測試儀
| 5 kV, 10 kV： | 90-264 V rms, 47- 63 Hz 100 VA |
| 15 kV： | 90-264 V rms, 47- 63 Hz 200 VA |
| 電池 |
11.1 V, 5.2 Ah鋰離子電池 符合IEC 62133:2003標準, MIT1525有2個電池組 |
| 電池容量MIT515, MIT525 |
通常情況下能在5 kV，100 MW負載 下持續6個小時 |
| 電池容量MIT1025 |
通常情況下能在10 kV，100 MW負 載下持續4.5個小時 |
| 電池容量MIT1525 |
通常情況下能在15 kV，100 MW負 載下持續4.5個小時 |
| 充電時間 | 深度充電2.5小時，正常充電2小時 |
| 測試電壓MIT515, MIT525 |
250 V, 500 V, 1000 V, 2500 V, 5000 V, V鎖 |
| 測試電壓MIT1025 |
500 V, 1000 V, 2500 V, 5000 V, 10000 V, V鎖 |
| 測試電壓MIT1525 |
1000 V, 2500 V, 5000 V, 10000 V, 15000 V, V鎖 |
| 鎖定測試電壓VL |
40 V 至 1 kV以10 V步進，1 kV 至5 kV以25 V步進，5 kV至15 kV以25 V步進 |
| 輸出電壓精度 |
1 GΩ負載額定電壓下 +4%，-0% ±10 V (0°C 至 0°C) |
| 電阻范圍 |
10 k至10 TW @ 5 kV 20 k至20 TW @ 10 kV 10 k至30 TW @ 15 kV |
| 位于中央的屏蔽端 |
屏蔽并聯支路漏電流， 在100 MΩ負載下屏蔽250 kΩ漏電阻最大誤差為1% |
| 模擬顯示范圍 | 100 kW至10 TW |
| 數字顯示范圍 | 10 kW至30 TW |
| 短路電流 | 3 mA @ 5 kV, 10 kV, 15 kV |
| 絕緣警報 | 100 kW至10 GW |
| 電容充電 |
MIT515, MIT525 5 kV， < 3 s / μF MIT1025 10 kV， < 5 s / μF MIT1525 15 kV， < 7.5 s / μF |
| 電容放電 |
從5 kV放電至50 V < 120ms / μF 從10 kV放電至50V < 250ms / μF 從15 kV放電至50V < 350ms / μF |
| 電容范圍（超過500 V） |
MIT515, MIT525 MIT1025 10 nF至25 μF MIT1525 10 nF至50 μF |
| 電容精度 (23 °C) | ±10% ±5 nF |
| 電流量程 | 0.01 nA至6 mA |
| 電流測量精度 | 所有電壓下5% ±0.2 nA (23 °C) |
| 干擾抑制 |
MIT515, MIT525 3 mA，450 V至5 kV MIT1025 3 mA，960 V至10 kV MIT1525 6 mA，2100 V至15 kV |
| 電壓表量程 |
30 V至 660 V ac 或 dc, 45 Hz – 65 Hz |
| 電壓表精度 | ±3%, ±3 V |
| 計時范圍 | 最大99分鐘59秒，最小15秒 |
| 內存容量 | 5.5個小時每5 s不間斷記錄 |
| 測量領域 | IR, IR(t), DAR, PI, SV, DD,斜坡測試 |
| 接口 | B型USB |
| 實時輸出 | USB，1 讀數/秒（電壓、電流和電阻） |
| 環境狀況 |
海拔： 3000 m (5 kV, 10 kV) 3000 m (15 kV) 操作溫度： -20 °C至50 °C 儲藏溫度： -25 °C 至65 °C 濕度： 90% RH non-condensing at 40 °C 保護等級： IP65（蓋子合上時） IP40（蓋子打開時） |
| 安全 |
CAT IV 600 V至3000 m， CAT IV 1000 V 至 3000 m 符合IEC61010-1標準 IEC 61010-1 |
| EMC | 符合IEC61326-1標準 |
| 大小 |
MIT515, MIT525, MIT1025 L 315 mm x W 285 mm x H 181 mm MIT1525 L 360 mm x W 305 mm x H 194 mm |
| 重量 |
MIT515, MIT525, MIT1025 4.5 kg MIT1525 6.5 kg |
MIT515, MIT525直流電阻測試儀量程
| MIT515，MIT525精度 (23 °C) | 5000 V | 2500 V | 1000 V | 500 V | 250 V |
| ±5% to | 1 TΩ | 500 GΩ | 200 GΩ | 100 GΩ | 50 GΩ |
| ±20% to | 10 TΩ | 5 TΩ | 2 TΩ | 1 TΩ | 500 GΩ |
MIT1025直流電阻測試儀量程
| MIT1025精度 (23 °C) | 10 kV | 5000 V | 2500 V | 1000 V | 500 V |
| ±5% to | 2 TΩ | 1TΩ | 500 GΩ | 200 GΩ | 100 GΩ |
| ±20% to | 20 TΩ | 10 TΩ | 5 TΩ | 2 TΩ | 1TΩ |
MIT1525直流電阻測試儀量程
| MIT1525精度 (23 °C) | 15 kV | 10 kV | 5000 V | 2500 V | 1000 V |
| ±5% to | 3 TΩ | 2TΩ | 1TΩ | 500 GΩ | 200GΩ |
| ±20% to | 30 TΩ | 20TΩ | 10TΩ | 5TΩ | 2TΩ |
