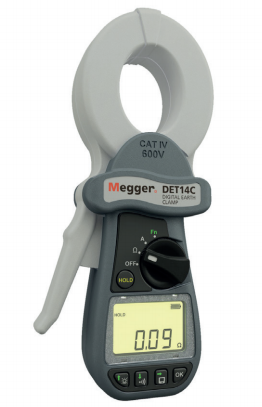

DET14C和DET24C是新一代接地電阻鉗形表。這些儀器能夠在接地系統中注入一個測試電流，測試多電極接地系統時無需斷開電極之間的連接。儀器連接方便、功能強大、操作簡單、安全性好。
鉗口采用了扁平設計，防止灰塵聚集，從而確保了測試的完整性和可靠性。與同類產品相比，其他優點包括精度更高、電池運行時間增加300%、內置濾波器使其抗電磁干擾性能得到提高。
這些儀器提供了35 A有效值AC電流測試功能。測試接地電纜中的電流是一種安全功能，尤其是需要拆除某條接地電纜的時候，如果在電流過大的情況下拆除會形成電弧，會造成損害。
橢圓形的鉗口能夠在空間狹小的區域方便地夾住接地電極或接地銅排。鉗口能夠夾住直徑37 mm以下的接地（圓形）電極和寬度為50 mm的接地銅排，使其適用于變電站、發射塔以及其他多個領域。帶背光功能的顯示屏能夠在黑暗和狹小的地方方便地得到度數，按下Hold（保持）鍵會有一聲蜂鳴。優化過的鉗口機械結構確保了力矩適中。
DET14C有內部存儲功能，可通過屏幕調用； DET24C還可使用USB連接線將數據傳輸至PowerDB （數據管理軟件），每個測試結果都標有序列號和時間日期信息。
Megger DET24C數字鉗形接地電阻測試儀應用
這些接地電阻鉗形表適用于測試建筑、塔和電波傳輸站內的接地系統的測試，無需斷開接地系統之間的連接。除此之外，它們還可以被用于驗證防雷系統或其他電流回路的完整性
橢圓形的鉗口能夠容納最寬50mm的接地電極
維護簡便
接地電阻范圍從0.05 Ω到1500 Ω
泄露電流測試范圍從0.5 mA有效值到35 A有效值
CAT IV 600 V 安全等級
背光LCD顯示屏
Megger DET24C數字鉗形接地電阻測試儀特性和優點
■ 自動電流測試功能，保證安全
■ 存儲和調用測試結果
■ 自動自檢
■ 自動調節量程
■ 測試值高低警示
■ 測試結果帶有時間日期
DET24C 其他特性
■ 可與電腦通信
■ 高級存儲功能可供下載
■ 與Megger PowerDB/PowerDB Lite軟件兼容
Megger DET24C數字鉗形接地電阻測試儀規格電阻測試
| 接地電阻范圍 | 分辨率 | 精度 |
| 0.05 Ω 至 0.99 Ω | 0.01 Ω | ±1.5% ±0.05 Ω |
| 1.00 Ω 至 9.99 Ω | 0.01 Ω | ±1.5% ± 0.1 Ω |
| 10.0 Ω 至 99.9 Ω | 0.1 Ω | ±2% ±0.5 Ω |
| 100.0 Ω 至 199.9 Ω | 0.1 Ω | ±5% ±1 Ω |
| 200 Ω 至 400 Ω | 1 Ω | ±10% ±10 Ω |
| 400 Ω 至 600 Ω | 1 Ω | ±10% ±10 Ω |
| 600 Ω 至 1200 Ω | 10 Ω | ±20% |
| 1200 Ω 至 1500 Ω | 10 Ω | ±35% |
|
警示設置 警示類型 |
范圍 | 分辨率 |
| 閥值 1 | 1 Ω 至 1500 Ω | 1 Ω |
| 閥值 2 | 1 Ω 至 1500 Ω | 1 Ω |
|
電流測試（有效值） 電流范圍 |
分辨率 | 精度 |
| 0.5 mA 至 0.99 mA | 0.01 mA | ±2% ±0.05 mA |
| 1.00 mA 至 9.99 mA | 0.01 mA | ±2% ±0.05 mA |
| 10.0 mA 至 99.9 mA | 0.1 mA | ±2% ±0.1 mA |
| 100 mA 至 999 mA | 1 mA | ±2% ±1 mA |
| 1.00 A 至 9.99 A | 0.01 A | ±2% ±0.01 A |
| 10.0 A 至 35.0 A | 0.1 A | ±2% ±0.1 A |
Megger DET14C接地電阻鉗形數字測試儀
| 最大鉗口打開距離 | 39 mm |
| 鉗口內徑 | 39 mm x 55 mm |
| 顯示屏 | 4 + 6 位背光顯示屏 |
| 電池 | 4 x 1.5 V IEC LR6/AA 堿性電池 |
| 電量 | 24 小時連續測試，見注釋1 |
| 自動關機 | 300 秒 |
| 數據存儲 |
DET14C 256 組 DET24C 2000 組 |
| 數據下載 |
IrDA-USB 接口 (僅限DET24C) |
| 量程選擇 | 自動 |
| 取樣時間 | <1 秒 |
| 保持功能 | 有，可見 |
| 警示功能 | 有，可見 |
| 警示聲音 | 有 |
| 運行溫度和濕度 | -20 °C 至 +50 °C, <85% RH |
| 存儲溫度和濕度 | -40 °C 至 +60 °C, <75% RH |
| 重量 | 985 g |
| 尺寸 | 248 mm (l) x 114 mm (w) x49 mm (h) |
| 防塵等級 | 鉗口閉合時為IP30 |
真正的有效值度數（最大峰值為 40 A）
保證工頻下的測試精度
電流頻率范圍：16 Hz – 400 Hz
最大電流：工頻下100 A連續，200 A持續60 s
測試頻率為1390Hz。
安全EN 61010-2-032
CATIV 600 V
污染度 2 EMC
IEC 61326 類別B，BSEN 61326
