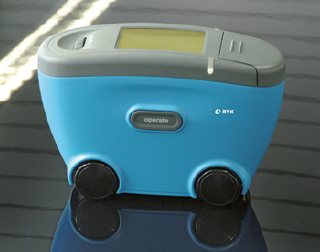

德國BYK4840桔皮儀 dual
德國BYK4840桔皮儀用于測量高光澤至中光澤涂層表面的桔皮和鮮映性
表面外觀控制不再限于對最終面漆涂層檢驗。桔皮儀使用激光光源掃描高光澤表面的光學輪廓。另外有一個高能量的紅外發光二極管能夠測量中光澤表面相同波紋(0.1-30mm) 的結構譜線。使用最新 CCD 照相探測技術用于測量并記錄“晦澀度”。它能提供在受到波長小于0.1mm 的微細波紋影響的表面上的成像質量信息。
德國BYK4840桔皮儀特點
在整個涂裝過程進行外觀控制
能夠對每一層涂料涂裝后的表面外觀質量進行客觀地評估。無須再對究竟是哪一涂層對最終表面外觀產生影響進行猜測。桔皮儀 dual 可以幫助您對外觀問題進行客觀的分析，并且最大可能地減少您解決這些問題所需的時間。
例如: 鋼板質量對最終外觀的影響
第一步: 電泳漆層的外觀控制
用相同的電泳漆涂裝于粗糙及光滑鋼材。可以看出，粗糙鋼材的 Wb 及 Wc 值都相對較高。
第二步: 中漆層的外觀控制
在兩塊鋼板上涂上底漆。可以看到，在粗糙鋼材表面檢測到Wb 及 Wc 值均升高了。此種底漆并不能完全覆蓋來自鋼材的影響。
第三步: 面漆層的外觀控制
最終外觀顯示，在粗糙鋼材面板上的面漆短波值較高。因此，在光滑鋼材面板上的面漆看上去更明亮。桔皮儀 dual – 是一款幫助您解決問題并取得理想表面外觀的診斷工具有了它，您可以為每一層涂料建立起外觀技術指標說明，以確保您總能達到想要的外觀效果。
客觀和可靠的外觀數據
在高光澤表面上的測量，與桔皮儀 DOI 有很好的一致性
在中光澤表面上的測量，與機械表面輪廓儀讀出的數據有良好的關聯性
單手操作方便使用
用于平坦或有曲率的表面
體積小，重量輕
滾輪操作及大屏幕顯示
可供選擇的測量標尺及掃描長度
全面的統計數據，且可貯存于可選的內存中
USB 端口，可將數據傳送至個人電腦
smart-chart 軟件:
– 為樣品識別建立編排檔案
– 使用 SQL 數據庫的數據管理
– 制作標準的 QC 報告
隨時可以投入使用
該儀器使用可充電電池塊(Li-Ion) 進行操作。通過底座可為電池塊充電，且將測量數據傳送至個人電腦。另一個選項是該儀器也可方便地使用3節標準小型堿性電池或可充電電池進行操作 – 可做1000次測量。

德國BYK4840桔皮儀技術參數

應用
高光澤至中光澤表面	du＜65，線性范圍
波長光譜
du	＜ 0.1 mm
Wa	0.1 ~ 0.3 mm
Wb	0.3 ~ 1 mm
Wc	1 ~ 3 mm
Wd	3 ~ 10 mm
We	10 ~ 30 mm
重復性	du＜40：4%或＞0.4  du＞40：6%或＞0.6
重現性	du＜40：6%或＞0.6  du＞40：8%或＞0.8
工件曲率	半徑＞500mm
最小樣品尺寸	35 mm x 150mm
掃描范圍	5 / 10 / 20 cm
分辨率	375點 / cm
內存	1500個讀數
接口	USB1.1
語言	英語、法語、德語、意大利語、日語、 葡萄牙語、西班牙語
光源	激光二極管，LED和IR-SLED
激光能源	＜1 mw (激光等級2)
體積	150 x 110 x 55 mm
重量	650 g
電源供應	可充電電池塊或3個小的AA電池 (堿性或可充電)，約可進行1000次測量
溫度范圍	操作溫度：+10℃至40℃
貯存溫度	0℃至60℃
相對濕度	在35℃時最高85%， 不結露

德國BYK4840桔皮儀基本配置：
儀器主機帶測量口保護蓋，證書，參考標準板，帶2份許可證的 smart-process 軟件供下載，充電與數據傳輸底，和 USB 接口電纜，2節可充電的鋰電池塊，用于 AA 電池的電池座，3節電池，操作手冊，攜帶箱，培訓
電腦系統要求：
操作系統：Windows® 7 SP1，8.1或10 Microsoft® .NET Framework 4.5.2
硬件：Core 2 Duo，2.5 GHz（建議使用 i7 或同等處理器）
內存：4 GB RAM（建議使用8 GB 內存）
硬盤容量：2 GB（安裝時）
顯示器分辨率：1280 x 1024像素或更高
接口：可用 USB 接口
德國BYK4840桔皮儀培訓
BYK-Gardner 為您提供的不僅僅是一臺簡單的儀器。我們將教您如何操作桔皮儀系統，并且幫助您更好地理解表面測量。最后，您能方便地使用桔皮儀，為您節約時間和金錢; 同時也提高您的產品質量。因此，購買本儀器，將提供包括以下課程的一天培訓:
1. 桔皮及鮮映性 (DOI) 原理
桔皮和鮮映性的視覺接受與儀器測量
數據解讀: 如何利用結構譜線來優化工藝過程／材料參數
2. 操作和軟件培訓
建立一個“編排檔案”以編制一項例行的測量程序
利用該“編排檔案”對儀器進行編程，并進行幾個樣品測量
將數據直接導入 Excel®，以便于對單個讀數進行存檔
數據傳送到 smart-chart 軟件中，并保存在常規 QC 數據庫中
使用標準 QC 報告進行數據分析:
– 在涂裝線總結中，只須一眼就可以看出在不同的涂裝中，各種顏色涂料的涂裝結果有何不同
– 趨勢圖顯示在規定的時間范圍內，某一特定區域的質量如何變化的
– SPC 圖表用于對不易控制的顏色及大量使用的部件日常程的控制: xR 圖
– 測量區域概況使用結構譜線進行故障排除
在 Excel® 表格中創建自己的報告
– 將數據庫中的數據轉移至 Excel® 表格中
– 視功能而定，定義 Excel® 表格中的布局
培訓可在一天內進行，也可以分成兩個半天進行。建議將該培訓分成兩個半天:
第一個半天: 原理及基本操作（配置編排檔案，測量并將數據保存至數據庫）。
第二個半天: 3-4周后進行，確保用戶已進行測量，且已將測量數 據 保存到數據庫中。使用客戶專用數據，解釋數據及做標準 QC 報告。

德國BYK4840桔皮儀訂購信息可選部件和備件

型號	名稱	內容
4843	桔皮儀 dual 的參考標準板	更換件-請聯系您當地服務部門了解更換事宜
4841	充電和數據傳輸底座，桔皮儀4840/4846 專用	包括 USB 接口電纜及100-240V 自適應式充電器
4842	電池塊，桔皮儀4840/4846專用	在底座中能自動充電的可充電電池
4831	smart-chart 軟件	對顏色和外觀數據做專業分析和管理的軟件
