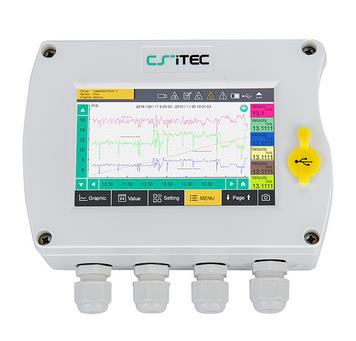

德國SUTO公司S331數據記錄和顯示顯示器
德國SUTO公司S331數據記錄和顯示顯示器
德國SUTO公司S331數據記錄和顯示顯示器是一個功能強大、超高性價比的數據記錄和顯示解決方案。相比于很多小屏幕低分辨率的顯示器, 它高分辨率的5英寸彩色圖形顯示器帶來了更加便捷及準確的細節操作體驗。它的USB插孔可作為與電腦結合的從屬部件, 也可以作為主控器, 將記錄數據傳輸到U盤。它靈活的傳感器接入方式使得它可以近乎完美地完成絕大多數測量任務。
這是一款通用型顯示和數據記錄器, 用于測量、顯示和記錄壓縮空氣系統中所有相關參數(流量、消耗量、露點、壓力、溫度、功率、壓縮機狀態等)。
德國SUTO公司S331數據記錄和顯示顯示器特點
高分辨率5英寸彩色觸屏界面
支持所有CS-iTEC以及第三方傳感器的連接
高達16個傳感器輸入
2種壁掛式外殼供選擇：
– 4個接線孔
– 7個接線孔
USB接口: 用于將數據傳輸到數據卡或電腦
RS-485(Modbus/RTU,CS-iTEC-Bus)以及以太網(Modbus/TCP,CS-iTEC-Bus) 接入工廠自動化系統
10 W傳感器電源 (24 VDC)
數據記錄(可選): 1億個數據
采用2個繼電器輸出進行報警監控
內部集成網絡服務器, 可以實現遠距離監控
多種系統擴展選項
德國SUTO公司S331數據記錄和顯示顯示器技術參數
| 外殼 | 尺寸: 120 x 173 x 67 mm |
| 電源 |
A: 100 … 240 VAC, 15 W B: 18 … 30 VDC, 15 W |
| 通訊接口 | USB RS-485 Ethernet |
| 報警輸出 | 2繼電器, 230 VAC, 3 A |
| 數據記錄 | 1億個數據(可選) |
| 傳感器輸入 |
2xSDI輸入 1xSDI和1xModbus輸入 (Modbus輸入最多16個傳感器) 2x模擬信號(可選) |
| 精度 |
SDI, Modbus: 請參考傳感器規格 模擬信號: 0…20 mA: 0.01 mA 0…10 V: 0.01 V 脈沖: ± 1數字信號 |
| 顯示 | 尺寸: 5” 分辨率: 800 x 480 |
| 工作溫度 | 0 ºC … +50 ºC |
| 存儲溫度 | -20 ºC … +70 ºC |
|
訂貨號 |
名稱 |
|
0500 0330 |
S330主機，面板式外殼 |
|
0500 0331 |
S330主機，面板式外殼+數據記錄，4G數據卡，USB電纜 |
|
A1630 |
2個CS流量/露點傳感器輸入 |
|
A1631 |
2個CS流量/露點傳感器輸入 + RS-485 |
|
A1632 |
2個CS流量/露點傳感器輸入 + 以太網 |
|
A1633 |
2個模擬輸入 (0...20mA. 0...10V, Pt100, Pt1000) |
|
A1634 |
2個模擬輸入0...20 mA + 2個脈沖輸入 |
|
A1640 |
電源100...240 V AC, 10 VA, 2個繼電器輸出 |
|
A1641 |
電源18...30 V DC, 10 VA, 2個繼電器輸出 |
|
A1643 |
Modbus-Master card (RS-485) |
|
A1645 |
掛墻式安裝外殼，含4個接線孔 |
|
A1646 |
掛墻式安裝外殼，含6個接線孔 |
|
A1647 |
掛墻式安裝外殼，含3個接線孔+以太網 |
|
A1648 |
掛墻式安裝外殼，含5個接線孔+以太網 |
|
|
電纜 |
|
0554 0015 |
用于CS325的USB電纜 |
|
0553 0104 |
5米傳感器電纜，含M12接頭，一端開線 |
|
0553 0105 |
10米傳感器電纜，含M12接頭，一端開線 |
|
0553 0106 |
1.8米電源線，含插頭 |
|
0553 0120 |
5米以太網線，兩端為RJ45插頭 |
|
|
轉換器和網關 |
|
0554 0010 |
RS-485 / 以太網網關 |
|
0554 0012 |
RS-485 / Profibus 網關 |
|
0554 0013 |
Modbus/RTU / Modbus/TCP 網關 |
|
0554 0011 |
RS-485 中繼器 |
|
0554 0331 |
RS-485 / USB 轉換器 |
|
|
更多轉換器和網關選項，請聯系客戶人員 |
|
|
軟件 |
|
0599 7010 |
CSM-S數據分析軟件，用于DS 350。支持USB, RS-485, 以太網。同一時間可與1臺DS 350通訊 |
|
0599 2020 |
CSM-M數據分析軟件，用于DS 350。支持RS-485，以太網。客戶機/服務器應用。可同時與最多5臺DS 350通訊 |
|
A1101 |
CSM-M可選項，消耗量報表生成器 |
|
|
其他 |
|
0554 0007 |
電源，掛墻式安裝 |
|
0554 0006 |
電源，導軌式安裝 |
|
0554 0030 |
功率計，包含3個鉗形傳感器，含Modbus/RTU |
|
0554 0031 |
0-20 mA，電流計，8通道，含Modbus/RTU |
|
0554 0032 |
脈沖計，8通道，含Modbus/RTU |
