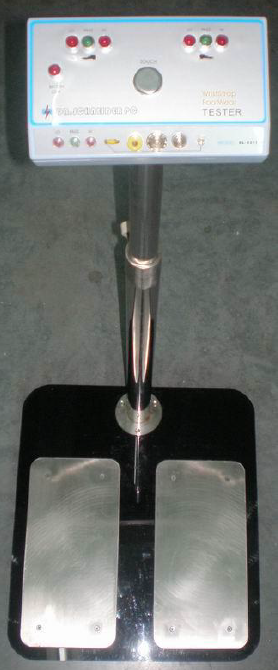

SL-031人體ESD靜電綜合測試儀說明書

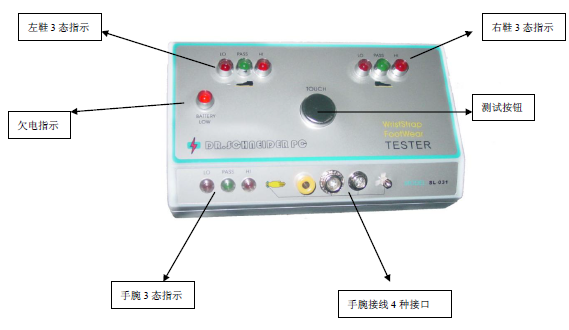

1， 本產品特點突出可快速測試ESD 裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD 檢測。

2， 三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于設定值）有報警功能。具體參數見表1。
3， 欠電指示，當BATTERY LOW 燈亮?xí)r，提醒用戶及時充電！否則測試參數精度下降。

4， 根據客戶提供門禁系統動作要求，可開發擴展遙控門禁系統。
5， 具有與電腦通訊接口，可擴展數據管理。
6， 本產品采用長壽命的輕觸開關，壽命可達150 萬次。
7， 本產品采用大容量的充電電池，充一次電，一般可用兩天以上，（視每天檢測人數確定，如果檢測大多，電池使用的時間會變短）。

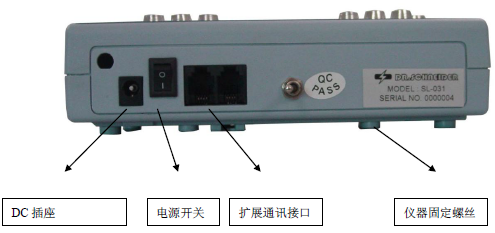

8， 接口說明：

SL-031人體ESD靜電綜合測試儀使用操作：
1,使用前將電池開關置ON 位，如果顯示不正常或蜂鳴器長鳴，表示機內電池欠電。靜態直流電流小于12V/40mA。
2，ESD 測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕按在金屬測試按鈕就一目了然地知道ESD 裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。
SL-031人體ESD靜電綜合測試儀安裝：
1， 三套M8x30mm 將支架與踏板固定。
2， 將儀器的引線從支架的穿孔經踏板底部穿出。
3， 將儀器用螺絲M3x10mm 兩套相對位置固定。
4， 將有白邊的引線安裝到右腳板上，并用螺絲M4x20mm 固定。
5， 將有無邊的引線安裝到左腳板上，并用螺絲M4x20mm 固定。
6， 將支架升降鎖緊鈕鎖定支架高度。
SL-031人體ESD靜電綜合測試儀附件：
電池充電器一個，鋰電池兩個，手腕帶一個，支架安裝螺絲M8x30mm，三套，儀器固定螺絲M3x10mm 兩套，支架升降鎖緊鈕1 個，說明書一份，保修卡一張，校正報告一份，產品合格證一張。
