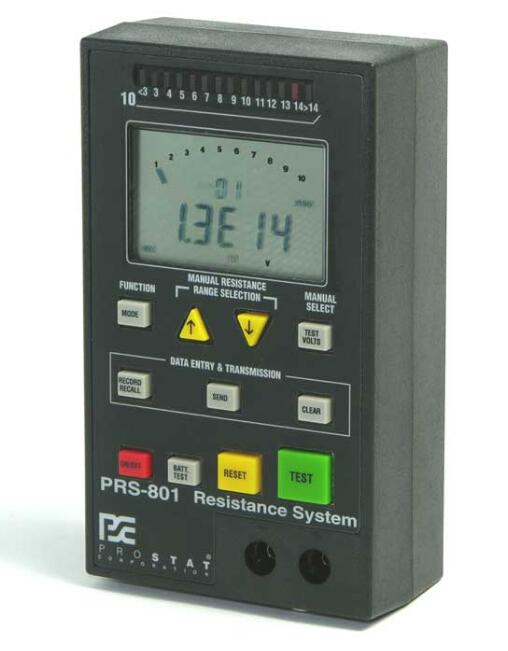

美國Prostat PRS-801電阻測量儀

PRS-801電阻測量儀能精確的測量物體電阻值在0.1 ?到2.0x1014 ?范圍之間的電阻，在這個量程內的測量誤差為±5%。它具有電阻測量范圍廣，測量精度高，測量方法符合ESD標準和常規工業標準，是測量電阻值的理想工具。PRS-801電阻測量儀內置微處理器，能夠控制其測量過程，自動選擇測試電阻值量程，選擇測試電壓，計算測量時間并由顯示屏顯示當前狀態。它具有全自動模式，手動模式或自/手動切換模式。

PRS-801電阻測量儀的獨特之處在于它能夠把多達80個測量數據記錄并儲存在內部非易失性存儲器中，以及可以通過軟件，把數據存儲器中的數據傳輸到Windows® Excel® 電子表格中便于分析和備份。

PRS-801電阻測量儀之所以可以提供精確的電阻測量值是因為，在測量過程中，它能夠每秒迅速獲取并處理幾千個測量數據，對這些數據進行求平均計算，得到一組8個連續并且相互數值誤差在5%以內的數據。這一組數據的平均值作為最后測量顯示結果。實驗室測得的數據顯示，通常，被測物測量結果在1?以下的容許誤差小于5%，在1.0?到1.0x1012?之間的容許誤差在0.5%之內。被測物測量結果在1.0x1012 到2.0x1014?之間，使用屏蔽導線進行測量誤差小于5％，操作員使用的不同的導線和測量方式，得到的測量數據與實驗室參考數據最大會有 的誤差(容許誤差<40%)。

PRS-801電阻測量儀設計精良，操作簡便，對于精確的ESD監測以及一般的電阻值測量和設備的檢驗有非常大的用處


美國Prostat PRS-801電阻測量儀測量結果符合以下標準的測量要求
PRS-801是為測量防靜電材料和產品的電阻特性，依照現行ESD行業標準進行設計的電阻測量
儀。所執行的標準包括:
Wrist Straps (ANSI/ESD S1.1)
Flooring (ANSI/ESD STM7.1)
ESD CP Grounds (ANSI/ESD S6.1)
Footwear (ANSI/ESD STM9.1)
Equipment (ESD SP10.1)
Material Handling Containers
Garments (ESD STM2.1)
Worksurfaces (ANSI/ESD S4.1)
Carts & Seating (ANSI/ESD STM 12.1)
Workstations
Production Aids & Hand Tools
Packaging (ANSI/ESD STM11.11, ANSI/ESD
STM11.12 & ASTM 257), 和其他 ANSI/S20.20
ESD Program Control Elements
注意:附加的配備和電極是分別為提供這許多量測所需之配件。


PRS-801 電阻測量儀及其組件:
PRS-801 電阻測量儀包括下列組件:
1. PRS-801電阻測量儀與2節9V堿性電池
2. 2條10英尺測量線(PRS-800LB 和 PRS-800LR),用于測量小于1.0x1012 ?的電阻。
3. 一套高阻值測量線(PRS-801 SSL &PRS-801 TVL)，包括：一條42英寸屏蔽感應線，一條42英寸電力線，用于精確測量1.0x1012 ?以上的電阻值。
4. PROSTAT數據傳輸軟件(PRS-801CSW)，用于把PRS-801電阻測量儀中存儲的測量數據傳輸到Windows® Excel® 電子數據表格中。
5. 一條RS-232輸出電纜線 (PRS-801CIC)，用于連接計算機的9針COM端口，使PRS-801能夠與計算物理連接，進行數據傳輸。
6. 一只黑色牛頭狀的能承受高功率夾子 (PRS-801BC)
7. 2只金屬鱷魚夾 (PSI-870-MAC)
8. 一片稽核用的測試基座板 (PTB-915)
9. 一個用于低量程電阻校準的旁路校準器（PRS-801CC）
此外，還有其他的可選配件可與Prostat PRS-801組合使用，以滿足不同的測量條件。


美國Prostat PRS-801電阻測量儀注意和警告事項
和任何電氣裝置一樣，請采取適當的安全措施和安全的測量程序以避免人員受到電擊和產生電弧放電。
A. PRS-801電阻測量儀是由電池供電的，最高可以提供100伏特的測試電壓。
B. 雖然電阻測量儀采用了限制電流強度的安全措施，但不正確的測量操作，人體仍可能會接觸PRS-801通電的導體。在PRS-801產生100V的測試電壓的情況下，受到電擊。
C. 雖然PRS-801采用限電保護，受到電擊有可能對反應神經 造成明顯傷害。
D. 請始終遵守操作說明手冊，以避免受到電擊。除非由特殊說明，不要接觸帶電的電阻電極和夾具。
E. 請不要 將測量儀儲藏在結露等高濕度的環境下。
