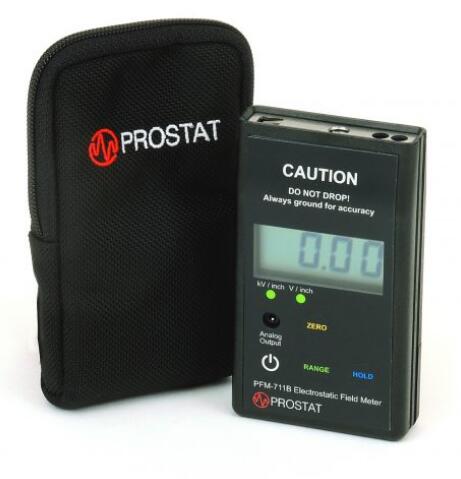

美國Prostat PFM-711B靜電場測試儀（紅外，非接觸式）

準確測量靜電場
PFM-711B電場儀是一種精確的靜電場測量裝置。該PFM-711B電路是一個數字，電子斬波器的設計，這使儀器能夠在電離空氣的區域進行靜電場測量present.For 準確、可重復的性能，PFM-711B必須在正常運行期間接地。PFM-711B本身就可以測量幾乎任何平面或物體產生的靜電場。

以1伏和10伏為增量測量
在千伏/英寸的范圍內，PFM-711B將顯示0到0之間的靜電場電壓±20000伏，以10伏為增量，距離充電電池1英寸（25毫米）surface.In 在V/英寸范圍內，磁場計測量的磁場密度為0到±在距帶電表面1〃（25mm）距離處，以1伏的增量增加1999伏。該儀器易于使用，其控制裝置設計為單手操作。

提供地面參考
PFM-711B野外儀表外殼是導電的。它為測量電路提供接地基準。為了精確測量，必須將手持儀表的人員正確接地，或者將儀表與儀表上的金屬卡扣進行接地連接case.Ground 該案件通過佩戴功能腕帶是正確接地。打開儀表并選擇所需范圍。確保保持未接合。按下零點控制按鈕，將顯示屏調整為零（0）伏。

準確測量的靶心
測距燈有助于準確測量儀器的位置。將PFM-711B野外測量儀的前傳感器與被測表面或物體對齊約1英寸（25毫米）。將儀器移向或遠離表面，直到紅牛的眼睛聚焦在測試上surface.Once 如果儀器位置正確，PFM-711B將在其顯示器上顯示測得的靜電場。如果需要，按下保持按鈕一次以鎖定顯示器上的指示。選定范圍的LED將閃爍。

與錄音設備一起使用
PFM-711B是ESD控制市場上最靈活的現場儀表。結合多種附件，可進行多種不同的測量，分析靜電敏感過程或影響因素environment.The 當與X-Y繪圖儀、模擬數據記錄設備或Prostat自動分析系統一起使用時，模擬輸出允許記錄測量值(未提供錄音設備和電纜。）

PFM-711B靜電場計
手持式電場計定位并測量靜電場密度
輕便、便攜、手持式野外測量儀
以1伏/0至±1999伏的增量測量，
以10 V/增量測量0至±20000 V
精度<±5%
LED測距燈有助于將儀表定位在正確的距離
“歸零”按鈕允許將顯示調整為零（0）
保持功能凍結顯示屏上的測量值
與Prostat CPM-720B充電板監視器和PCS-730B靜電充電器配合使用
與Prostat PGA-710B自動分析系統或X-Y繪圖儀一起使用
分析鞋類/地板組合
驗證電離器平衡和衰減時間性能
包括NIST可追溯證書和數據
美國Prostat PFM-711B靜電場測試儀

性能
總體范圍	低電壓范圍：0到±1999 V高電壓范圍：0到±19.99千伏
準確度	電壓監視器輸出：優于±5%讀數，±10 mV電壓顯示：優于±5%讀數，±2計數
穩定度	±10計數
電壓監測器
輸出量	±20.0kV電表讀數等于±2.0伏特輸出
比率	低電壓：0到2,000伏特等于±0.2伏特輸出范圍0到20,000伏特等于±2伏特輸出
前面板
顯示	字符數：3.5位字符格式：7段字符大小：12.70mm H x 7.62mm W自動極性低電池指示器
范圍	V/英寸：0至±1999 V/英寸
	千伏/英寸：0至±19.99千伏/英寸
顯示分辨率	低電壓：1伏特增量
	高量程：10伏特增量
取樣率	顯示讀數每0.5秒更新一次，模擬讀數每100 ms或每秒10次
低電池	低電池指示燈開啟電壓為7.4伏特
動力
輸入	9 VDC堿性電池
電池壽命	大約。20小時(連續使用)
接地
案例	通過導電外殼接地的電路
地卡	10毫米緊固件安裝在機箱背面
測量距離
	1“±1/64”(25 mm±0.5mm)LED距離指示器
	對準目標顯示1英寸(25毫米)
控制
鍵盤	自定義膜控制不同的功能。
開/關	用短壓力機把儀器打開，用長壓力機把儀器關了
范圍	選擇V/英寸(0-2000V)和kV/英寸(0-20kV)
零	將顯示的值調整為零(0)
握住	捕獲并保持穩定的度量
輸出量
模擬輸出	2.5毫米千斤頂(3/32“)音頻千斤頂2伏特輸出相當于20千伏
響應時間	小于180毫秒(90%-10%)
傳感器噪聲信號(典型)1	最大電壓：+3伏最小電壓：-5伏特
環境
操作溫度	10°C至30°C(50°F至80°F)
工作相對濕度	0%-80%，不凝結
操作高度	2000米
物理規格
尺寸(附地扣)	27.2毫米x61.5毫米x 105.9毫米
	1.07“x2.41”x4.17“
重量	142克(5.0盎司)帶電池
保修
	2年在電路板、顯示器和膜上工作
	在傳感器上工作了1年2
1典型的規格沒有得到保證。
2對傳感器的保修僅限于沒有掉落或用于測量大于20 kV的源的有缺陷的傳感器。
