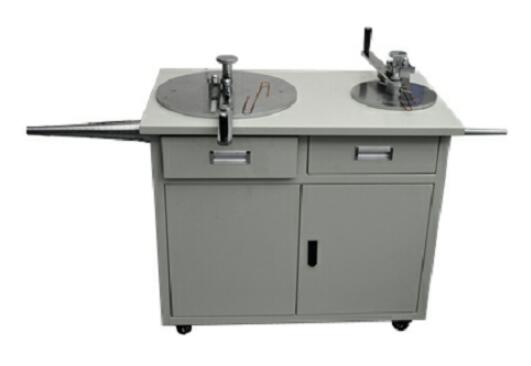

WWQ-I扁線彎曲試驗儀

WWQ-I扁線圓棒彎曲試驗儀是根據IEC60851-3:2009和GB/4074.3-2008標準要求而設計。是通過不同直徑的彎曲試棒，對寬邊≤16mm的各種漆包扁線、紙包扁線、玻璃絲包扁線、薄膜繞包扁線等電磁線及相應的銅、鋁扁線，進行各種倍徑的寬邊和窄邊彎曲，用以檢測試樣的柔韌性和附著性的一種試驗儀器。

WWQ-I扁線彎曲試驗儀技術指標
1.彎曲主機：L880×W520×H900mm
包括1#機（主要用于寬邊彎曲）、2#機（用于窄邊彎曲）
1.1. 法蘭盤直徑： 1#機 φ260mm; 2#機 φ420mm
1.2.彎曲轉動臂長度： 1#機 360mm; 2#機 450mm
1.3.轉動臂轉動角度：＞180o Rotating angle： ＞180o

2.彎曲試棒Bending test rod：
2.1.試棒數量及直徑范圍
塔棒 2根 φ13～φ60mm
圓棒（標準倍徑） 121種 φ4.0～φ80mm
（說明：對于需要其他規格非標準倍徑的圓棒，可按客戶提供具體要求定制。按標準配置的彎曲圓棒規格，請參照?qǐng)A棒～編號對照表。）
3.試樣取樣長度計算
3.1試樣的最小取樣長度按下式計算
L=150mm+π·Dmm，
D—圓棒直徑
3.2根據以上計算公式截取規定長度的試樣，以適當?shù)姆绞竭M(jìn)行校直，亦可在拉力機上進行。但試樣的伸長不可大于1%，且不得損壞試樣絕緣。
