GTI135微差壓數顯表
GTI135微差壓數顯表
兩種設計緊湊的微差壓數顯表采用耐高壓的微型硅電阻傳感器及先進的數字化技術，實現高度靈敏和可靠的差壓測試。安裝方便、段碼LCD顯示、 讀數清晰準確，具有模擬輸出及開關功能。
廣泛用于暖通空調、食品、生物制藥、航天工程、智能樓宇。環境監測、精密電子制造等領域，實現風扇、風機的壓力、過濾器阻力、爐壓、孔板壓差、燃燒系統的壓差測試，是潔凈室、生物安全柜、負壓車等裝置設備嵌入式壓差測試的理想選擇。
寬壓差范圍為±50Pa至±5kPa
開關功能（NPN或PNP集電極開路）
1至5VDC或4-20mA模擬信號輸出
精密壓力指示、數字濾波選擇、按鍵鎖定，峰值和谷值保持顯示和手動零點調整
斷碼LCD顯示，紅綠兩種顏色可調
安裝方便，卡扣式安裝，無需安裝支架

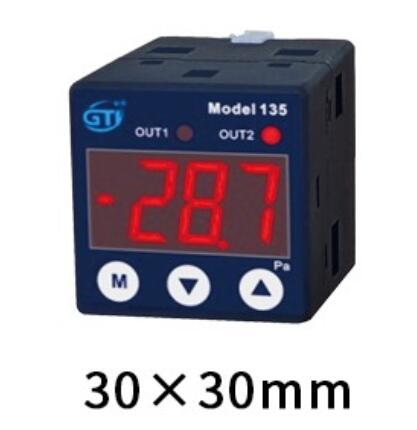

微差壓數顯表 MODEL GTI 135設計緊湊的30毫米見方的外殼，具有顯示，輸出和開關功能，適用于有限的空間安裝。它具有耐高壓的微型硅電阻傳感器，可實現高度靈敏和可靠的壓力測量。
GTI135 超小型微差壓數顯表差壓量程范圍
|
差壓量程 |
精度 |
分辨率（Pa） |
過載壓力 |
|
|
0-50Pa |
±50Pa |
±（2%F.S.+1digit） |
0.1 |
10kPa |
|
0-100Pa |
±100Pa |
0.1 |
10kPa |
|
|
0-200Pa |
±200Pa |
±（1.5%F.S.+1digit） |
1 |
10kPa |
|
0-500Pa |
±500Pa |
1 |
10kPa |
|
|
0-1kPa |
±1kPa |
±（1%F.S.+1digit） |
1 |
20kPa |
|
0-2kPa |
±2kPa |
1 |
20kPa |
|
|
0-5kPa |
±5kPa |
1 |
20kPa |
|
GTI135 超小型微差壓數顯表規格參數
|
參數 |
|
|
測試流體 |
空氣、氮氣等非腐蝕潔凈干燥氣體 |
|
顯示 |
4位段碼LCD屏 |
|
壓力顯示 |
最高可4位顯示 |
|
壓力單位顯示 |
Pa |
|
報警輸出顯示 |
OUT1、 OUT2雙路獨立輸出 |
|
零點校正 |
手動校正 |
|
模擬輸出 |
4-20mA/1-5V(可選擇)，也可特殊定制 |
|
開關量輸出 |
NPN/PNP（可選擇）*2路輸出 |
|
溫度系數 |
±0.15%F.S./℃（500Pa以下）±0.1%F.S./℃（500Pa以上） |
|
顯示更新周期 |
200ms |
|
電源范圍 |
12V-24V DC（±10%范圍） |
|
消耗電流 |
24V(30mA以下) 12V（50mA以下） |
|
信號輸出容限 |
NPN開關輸出-耐壓30VDC 負載電流100mA |
|
PNP開關輸出-耐壓30VDC 負載電流100mA |
|
|
響應速度（5mS以內） |
|
|
移動平均設定 |
0.2s、1s、2s、4s |
|
使用溫度范圍 |
0-60℃ |
|
存儲溫度范圍 |
-10-70℃ |
|
使用濕度范圍 |
35-85%RH（無結露） |
|
污染等級 |
IEC60664-2(2級) |
|
接口尺寸 |
φ3.5寶塔接頭 |
|
殼體材料 |
PC/ABS |
|
外形尺寸 |
30×30×35mm |
|

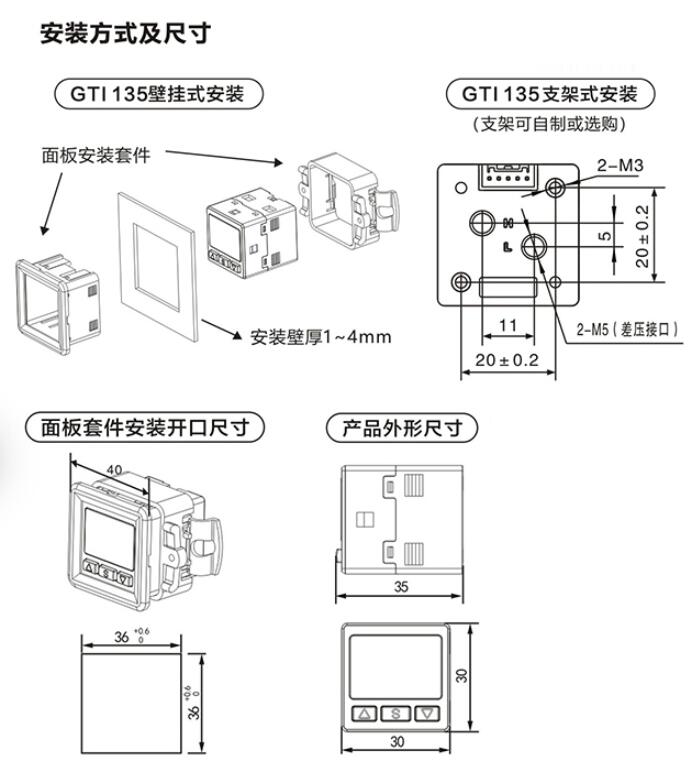

安裝方式 |
彈性卡扣 |
|
整機重量 |
30g |
