PCS-1000I高精度電流分流器

發布時間：2023-07-23 11:28:31 作者：深圳市君達時代儀器有限公司閱讀: 2241 次

固緯電子新推出的PCS-1000I高精度電流分流器，承繼PCS-1000可同時進行電壓與電流的采樣功能。PCS-1000I采用5組獨立shunt resistor提供300A, 30A, 3A, 300mA, 30mA五個電流量測檔位，采用獨立的兩組24bits ADC和低溫度飄移系數電子元件，主要應用于電源裝置的電流量測，

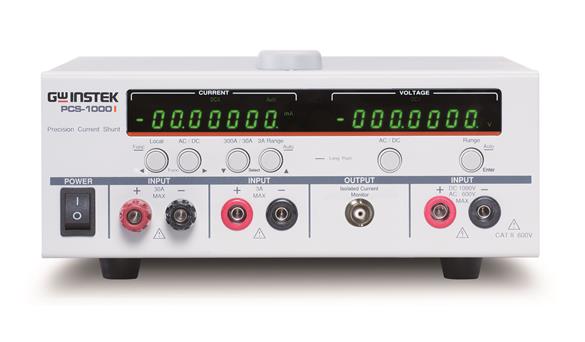

PCS-1000I高精度電流分流器

固緯電子新推出的PCS-1000I是隔離輸出的高精度電流分流器，承繼PCS-1000可同時進行電壓與電流的采樣功能。PCS-1000I采用5組獨立shunt resistor提供300A, 30A, 3A, 300mA, 30mA五個電流量測檔位，采用獨立的兩組24bits ADC和低溫度飄移系數電子元件，主要應用于電源裝置的電流量測，其量測上的高精準度不僅可作為儀器調整校驗使用，也不會因?yàn)闇囟炔町愒斐闪繙y誤差。PCS-1000I可自動為使用者選擇最高量測解析度，進行量測。幫助使用者自動切換檔位，節省操作時間。

PCS-1000I提供BNC輸出，可連接示波器直接觀測輸出電流波形變化，取代電流探棒。一般示波器，不具備隔離通道，輸入輸出為共點結構設計，所以輸出負載容易造成量測誤差。PCS-1000I采用隔離式電流輸出設計，可以避免示波器非隔離輸出所造成量測誤差。PCS-1000I不僅為高精度的交、直流分流器，更提供USB及GPIB的通訊界面給使用者進行遠端程序控制，可以同時進行電壓及電流的量測。PCS-1000I所提供的SCPI的通訊命令，使用者可利用電腦遠端控制PCS-1000I進行量測數值回讀。
PCS-1000I上市后，將全面取代PCS-1000非隔離輸出機種的供貨，PCS-1000屆時將全面停產。

PCS-1000I高精度電流分流器
6 1/2數字電壓、電流測量分辨率
同時電流與電壓測量
五段電流測量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A
交流電壓測量: 200mV/ 2V/ 20V/ 200V/ 600V
直流電壓測量: 200mV/ 2V/ 20V/ 200V/ 1000V
標配: USB& GPIB
CE認證

PCS-1000I高精度電流分流器

直流特性
直流電壓
檔位	1 Year 23 ℃ ± 5 ℃		溫度系數/℃
200.0000 mV	0.0050 + 0.0035		0.0005 + 0.0005
2.000000 V	0.0050 + 0.0010		0.0005 + 0.0001
20.00000 V	0.0050 + 0.0010		0.0005 + 0.0001
200.0000 V	0.0050 + 0.0010		0.0005 + 0.0001
1000.000 V	0.0050 + 0.0020		0.0005 + 0.0001
準確度 : ± (% of 讀值 + % of 檔位)電壓文件位輸入阻抗: 10M? 所有電壓文件位
直流電流
檔位	電阻壓降	23 ℃ ± 5 ℃ @1年	溫度系數/℃
30.00000 mA	<0.4 V	0.01 + 0.005	0.001 + 0.002
300.0000 mA	<0.5 V	0.01 + 0.005	0.001 + 0.002
3.000000 A	<0.8 V	0.01 + 0.005	0.001 + 0.002
30.00000 A *1	<0.8 V	0.01 + 0.005	0.001 + 0.002
300.0000 A*1	<0.8 V	0.02 + 0.005	0.001 + 0.002
準確度 : ± (% of 讀值 + % of 檔位)
隔離輸出直流電流準確度
檔位	解晰度( 6 1/2)	直流準確度	溫度系數/℃
30.00000 mA	0.00001mA	0.1 + 0.05	0.001
300.0000 mA	0.0001mA	0.1 + 0.05	0.001
3.000000 A	0.000001A	0.1 + 0.05	0.001
30.00000 A *1	0.00001A	0.1 + 0.05	0.001
300.0000 A *1	0.0001A	0.2 + 0.05	0.001
準確度 : ± (% of 輸出值 + % of 滿刻度)滿刻度電流時的輸出電壓 = 3V
交流特性
有效值交流電壓
檔位	頻率	23 ℃ ± 5 ℃ @1年	溫度系數/℃
200.0000 mV	45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz	0.5 + 0.05；1.0 + 0.05；2.0 + 0.10	0.005 + 0.005
2.000000 V			0.005 + 0.005
20.00000 V			0.005 + 0.005
200.0000 V			0.005 + 0.005
600.000 V			0.005 + 0.005
準確度 : ± (% of 讀值 + % of 檔位)
有效值交流電流
檔位	頻率	23 ℃ ± 5 ℃ @1年	溫度系數/℃
30.00000 mA	45Hz - 2kHz；2kHz - 10kHz	0.5 + 0.05；1.0 + 0.05	0.03 + 0.006
300.0000 mA			0.03 + 0.006
3.000000 A			0.03 + 0.006
30.00000 A *1	45Hz - 400Hz	0.5 + 0.05	0.03 + 0.006
300.0000 A *1	45Hz - 400Hz	0.5 + 0.05	0.03 + 0.006
準確度 : ± (% of 讀值 + % of 檔位)
監測-交流電流準確度
檔位	頻率	交流準確度	溫度系數/℃
30.00000 mA	45Hz - 2kHz；2kHz - 10kHz	0.2 + 0.05；0.5 + 0.05	0.001
300.0000 mA			0.001
3.000000 A			0.001
30.00000 A *1	45Hz - 400Hz	0.5 + 0.05	0.001
300.0000 A *1	45Hz - 400Hz	0.5 + 0.05	0.001
準確度 : ± (% of 輸出值 + % of 滿刻度)；滿刻度電流時的輸出電壓 = 3V；輸入電流必須大于該檔位滿刻度的10%以上，才能進行有效測量
一般
電源	100 V / 120 V / 220 V / 240 V ±10%
輸入頻率	50/60 Hz
操作環境	Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃
儲存環境	-40 ℃ to 70 ℃
功耗	Max 35VA
尺寸	210 mm (W) * 80 mm (H) * 390mm (D)
重量	Approximately 5 kg
