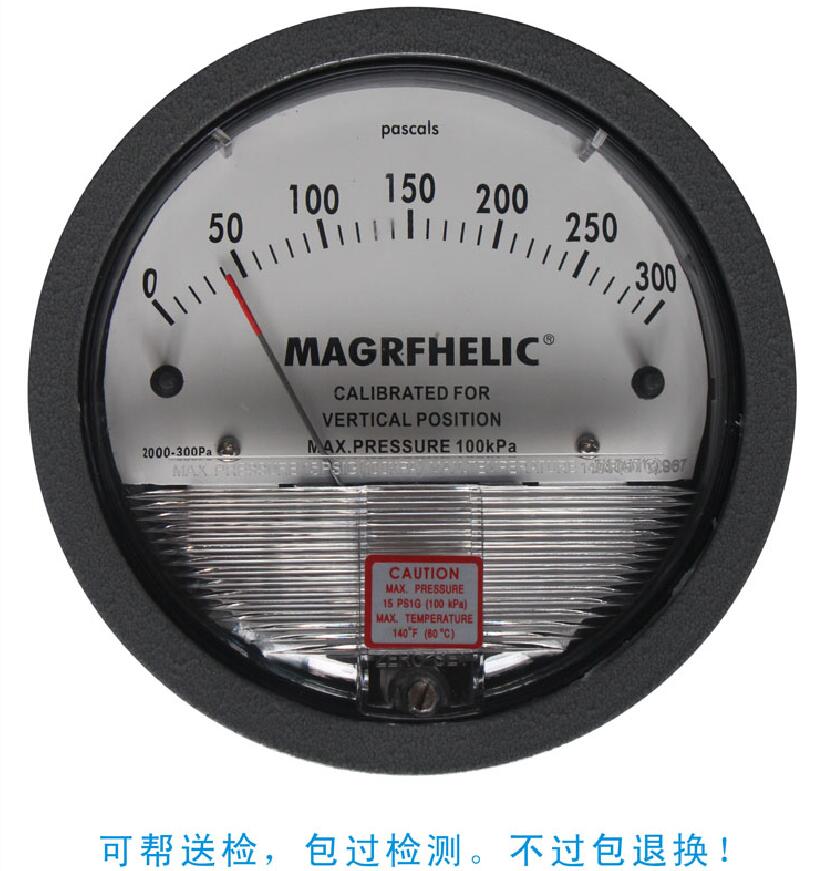

MAGRFHELIC 2000微壓差表產品應用

壓差表廣泛應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板壓差、氣泡水位及液體放大器或液壓系統壓力等。TE2000 壓差表同時也用于燃燒過程中的空氣煤氣比值控制及自動閥控制，以及醫療保健設備中的血壓和呼吸壓力監測。醫療衛生、微電子、航天航空、環保工程、生物工程、制藥、樓宇智能、暖通空調、食品飲料、精密電子加工等。

MAGRFHELIC 2000微壓差表特點
1.本產品外殼全鋁精鑄，表內磁動螺旋渦桿機構從根本上消除了齒輪傳動所產生的磨擦(國家實用型專利產品)。
2.表內無需充注液體。無慣性、無漂移的指針運動。本質上沒有滯后。具有極好的抗震動、抗抖動性能。極好的抗過載壓力，可測量正壓、負壓或差壓。
3.超81種量程，最小30Pa，0-100KPa。自由的靈活安裝方式等。

MAGRFHELIC 2000微壓差表規格要求
外形尺寸： 120.65 毫米*55.6
重 量： 約560克
外 端： 深灰色烤漆
接 口： 1/8內牙常溫常壓雙高低壓接口（背面）
精 度： 在21℃下為±2%FS（-125PA;250PA型為3%，-60PA，型為4%）2組
壓力接口（側面背面）+ 3種安裝方式 = 自由靈活的應用。
溫度范圍： -7℃ 至 60℃
精 度： 在21℃下為±2%FS（-125PA;250PA型為3%，-60PA，型為4%）2組
    壓力接口（側面背面）+ 3種安裝方式 = 自由靈活的應用。

MAGRFHELIC 2000微壓差表技術指標
額定壓力： -68～103KPa
過 壓： 約172KPa時橡膠過壓塞被沖開。
過程連接： 高壓和低壓孔均為1/8″椎管螺紋，兩組（側面和背面各一組）
外殼材質： 壓模鑄鋁，主體和鉻化鋁部件經過168小時鹽浴試驗，外部最終涂層暗灰色。

MAGRFHELIC 2000微壓差表零部件清單
1. 1/8內牙常溫常壓高低壓錐管螺紋銅兩只。
2. 1/8內牙高低壓錐管堵塞頭兩只。
3. 三個嵌入式安裝接合器及螺絲。

注意：僅適用空氣或其他兼容氣體超壓指標或其他異常請聯系廠家
使用氫氣時請注意：有氫氣進入時儀表磁鐵會釋放出有毒氣體或易爆炸。在此情況下，請咨詢廠家解決。

2000微壓差表超壓保護
標準壓差表的最高額定壓力為15磅/平方英寸，超壓時不得使用。當超壓值接近25磅/平方英寸時，不得在其排風口尾部采用橡膠塞作為泄壓閥對儀表內部的壓力進行排放減壓。為使泄壓管道保持順暢，儀表吸頂安裝時，四個墊片的間距應當保持0.023寸，以避免這些墊片產生間隙堵塞。

1. 選取一個無劇烈振動的位置，周圍溫度不大于140華氏度（或60攝氏度）。另外，避免陽光直射，以免透明塑料罩加劇褪色。管子長度過長不會影響精度但會延遲反應時間。不要讓這些管子受阻。 若脈動壓力或者振動導致指針過度震蕩，請聯系廠家提供額外阻尼減震。
2. 所有標準壓差表經過縱向隔膜的校準，須保持儀表縱向操作以達到最高精度要求。若儀表非縱向操作，請事先在合同訂單里說明。
3. 吸頂安裝在一個120度尺寸圓圈處位置固定安裝孔，使用長度適宜的機械螺絲。
4. 嵌入安裝：在安裝板上鉆好尺寸的開口。 將差壓計插入并使用長度適宜的機械螺絲和接合器固定。若將壓差表安裝于管道上，請額外訂購管道安裝套件。
5. 安裝后歸零操作：使用罩蓋底端的外部調零螺絲將指針正好設置在零的位置。請注意：調零檢查或調整可由通風的高壓及低壓壓力計接口進行。

2000微壓差表操作
1.正壓： 用管子將壓力源與兩個高壓孔之一進行連接并封堵未連接的高壓孔。使一或兩個通氣低壓孔通風。
2.負壓：用管子將真空或低壓源與兩個低壓孔之一進行連接并封堵未連接的低壓孔。使一或兩個通氣高壓孔通風。
3.差壓：用管子將兩高壓源中稍高者與兩低壓源中稍低者連接。并封堵未連接的出口孔。
4.如果壓差表的一端通風較臟，建議將過濾器通風孔塞安裝于通風口以使儀表內部保持干凈。

2000微壓差表安裝說明
A. 為了臨時安裝攜帶方便，請使用1/8管子螺紋橡膠接管并用橡膠或者聚乙烯管與壓力源進行連接。
B. 對于永久性安裝，請使用1/4以上管子螺紋，并建議采用銅或鋁管。
