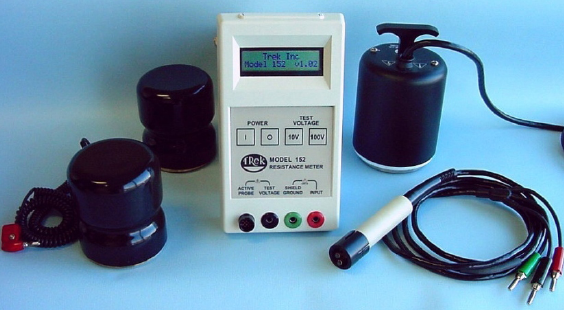

Trek152-1 表面電阻測試儀

Trek152-1 表面電阻測試儀是用來精確測量各種傳導、損耗、絕緣的面電阻，Trek Model 152-1表面電阻測試儀是采用了幾種ESD標準的測量技術來進行面電阻和面電阻系數的測量，包括采用S2.1標準對靜電衣的測量，S4.1標準對工作環境表面的測量，S7.1對地面電阻的測量，S11.11對平板材料的測量。它是通過各種不同電極結構的測量探頭來進行面電阻和面電阻系數的測量。

Trek152-1 表面電阻測試儀有精度高、范圍廣的特點，表現在用點對點探頭測量10~3-10~13 ohms范圍內的電阻，用兩點電阻探頭測量很小接觸面的電阻，用Trek專用同心圓形探頭測 10~4 -10~14 ohms/square范圍內的面電阻系數，其測量電阻值也將以科學計數法的形式清楚地顯示在高清晰度的LCD顯示屏上。

測量探頭的電極測試電壓可以根據不同ESD標準和測量要求來選擇10V或100V兩種不同的量程，其所選的電壓值也將直接顯示在LCD 上。

Trek Model 152P-CR專用的同心圓形測量探頭配有一個前置放大器，可以用來消除噪聲和偶然的漂移，減少轉換不同類型探頭的操作時間，還能夠在高阻測量情況下提供方便有效的測量環境。

Trek152-1 表面電阻測試儀是輕型便攜式的產品，它可以通過內部電池或用一個充電器連接交流電源進行操作。

同心圓形探頭的前置放大器可以消除干擾，能夠安全可靠的在高阻測量狀況下進行操作
優異的精確度、穩定性和可重復性

依據各種面電阻測量ESD標準，包括S2.1，S4.1，S7.1，S11.11
寬泛的測量范圍,
采用了表面接觸性能良好的橡膠電極
電池或交流供電，帶自動關機
輕型，便攜

Trek Model 152-1表面電阻測試儀技術參數

電阻/電阻系數的測量范圍
同心圓探頭 10~4-10~14ohms/sq.
點對點探頭 10~3-10~13ohms.
兩點式探頭 10~3-10~13ohms.
測量精度
25°C + 5°C, 50%+20%濕度情況下
同心圓探頭
10~4-10~13ohms/sq，2.5%
10~13ohms/sq,5%
點對點探頭
10~3-10~12ohms范圍, 2.5%
10~13ohms范圍, 5%
兩點式電阻探頭
10~3-10~11ohms范圍, 2.5%
10~12-10~13ohms范圍, 8%

25°C + 10°C,50%+30%濕度情況下
同心圓形探頭
10~4-10~13ohms/sq，5%
10~14ohms/sq, 5%
點對點探頭
10~3-10~12ohms范圍, 5%
10~13ohms范圍, 8%

兩點電阻探頭
10~3-10~11ohms范圍, 5%
10~12-10~13ohms范圍, 8%

測量電流限制
在10V量程小于13mA
在100V量程小于1.7mA

探頭電極測試電壓
可選10V或100V，2%

Trek Model 152-1表面電阻測試儀測量探頭（可供選擇的）
a)Trek Model 152BP-5P重錘式點對點探頭(2.27kg)(5 lb.)依ANSI/EOS/ESD-S4.1 (點對點、電阻對地測量)標準的探頭（一對）可進行面電阻的測量。
b)Trek Model 152P-CR-1同心圓探頭(2.27kg)(5 lb.)依據EOS/ESD –S11.11標準的同心圓形探頭可進行面電阻和面電阻系數的測量。
c)Trek Model 152BP-5P重錘式點對點探頭用于測量常規探頭所不能探測的接觸表面很小的面電阻。

面電阻系數的探頭探測
Model 152通過同心圓形探頭可以自動調節探測范圍來測量面電阻系數，然后直接將數值顯示在LCD上

LCD顯示

三位數字加兩位指數（以科學數法表示）

電池不足顯示：LCD可以顯示電池不足
測量電壓范圍顯示：有10V，100V兩種
自動關機功能：系統在待機10分種后自動關閉

電池
兩節9V的電池（NEDA 1604堿性），能在便攜方式下供電6小時
電源
通過帶一個2.1mm雌性直流接頭的充電器與電源連接。
ESD標準
Model 152采用ESD標準來進行面電阻和面電阻系數的測量：
S2.1 靜電衣
S4.1 工作表面電阻特性
S7.1 地面材料
S11.11 帶靜電的平板材料的面
電阻測量
尺寸：44長*100寬*180高
凈重
關于附加的EOS/ESD探頭和儀器，含電池約0.5.公斤
