QJ23A直流電阻電橋 惠斯登電橋
QJ23A,直流電阻電橋,惠斯登電橋
測量范圍：0-11.110 MΩ，精確度等級0.1%.

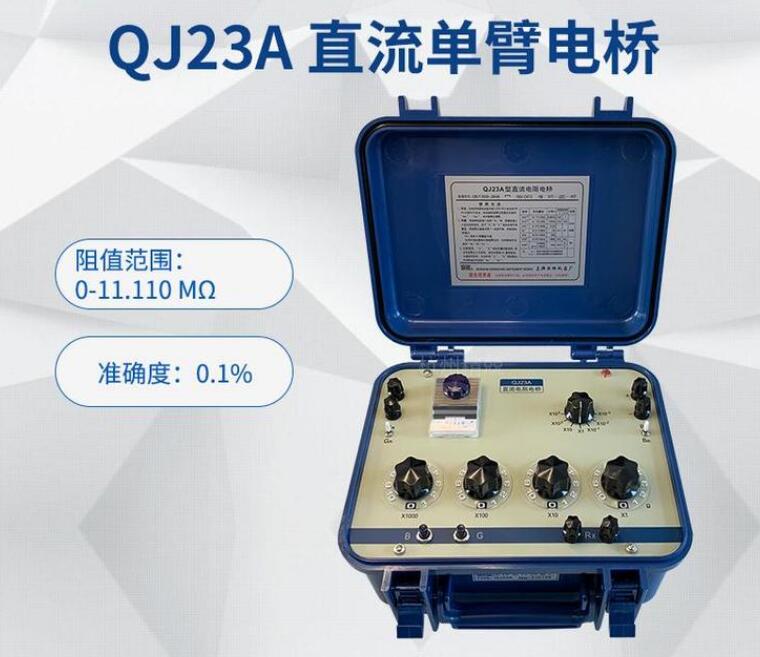

QJ23A直流單臂電橋
是采用惠斯頓電橋線路、內附指零儀、可內裝干電池的攜帶式直流電阻電橋。用來測量1~11.110MΩ范圍內的直流電阻值。適宜在實驗室、車間及無交流電源現場使用。
電橋采用JZ8-23A型高性能電子放大式指零儀，只設機械調零而無電器調零，并具有點動開機/自動關機等功能，使用與張絲式檢流計一樣簡便。更為重要的是解決了張絲式檢流計長期無法解決的容易損壞這一難題。JZ8-23A型電路構思新穎，具有結構牢固、靈敏度高、抗過載能力特別強等特點。
QJ23A直流單臂電橋
|
倍 率 |
有效量程 |
分辨力 |
準確度等級指數（C） |
|
|
* |
** |
|||
|
×0.001 |
0~11.110Ω |
1 MΩ |
0.5 |
1 |
|
×0.01 |
0~111.10Ω |
10 MΩ |
0.2 |
0.5 |
|
×0.1 |
0~1.1110KΩ |
100 MΩ |
0.1 |
0.1 |
|
×1 |
0~11.110KΩ |
1Ω |
||
|
×10 |
0~111.10KΩ |
10Ω |
||
|
×100 |
0~1.1110MΩ |
100Ω |
0.2 |
0.5 |
|
×1000 |
0~5.000MΩ |
1 KΩ |
0.5 |
2 |
|
5~11.110MΩ |
5 |
|||
*－使用外接指零儀時的準確度等級指數
**－使用內接指零儀時的準確度等級指數
橋路電源為4.5v(3節1.5v 1號干電池串聯使用)，指零儀電源為9v（1節6F22型疊層電池）。
外形尺寸：(W) 320mm×(H) 280mm×(D) 170mm
重量：3Kg
