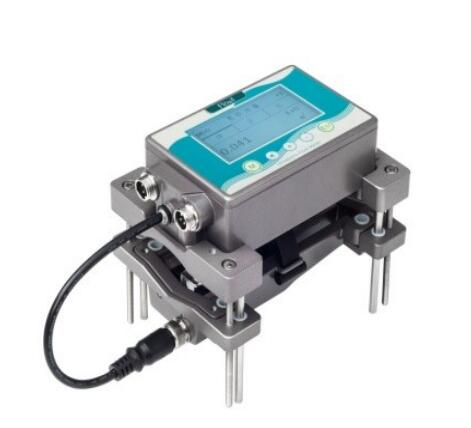

FT211外夾一體式小口徑超聲波流量計
FT211外夾一體式小口徑超聲波流量計
采用全新的外夾式設計，不用接觸測量介質。可以避免傳統流量計造成的壓力損失，介質污染。安裝簡單，操作方便。無須破管也無須長時間停機施工，輕輕松松在幾分鐘內完成安裝。
多種模式可供設置，靈活多樣。 一套機器通用測量范圍內所有口徑，并且適用于多種金屬管及樹脂管。超大屏顯示。顯示內容多樣，人機友好。
可選配成為超聲波冷（熱）量表，實現能源能耗的監測與測量。
FT211外夾一體式小口徑超聲波流量計特點
可適用各種液體并兼容各種管線材質和尺寸：
可適用的流體：水，油，化學物質等
兼容的管線材質：不銹鋼、鐵、銅、PVC、其他等
兼容的管線尺寸：DN15-DN65
可為各種流量應用提供諸多方面的幫助。直接在設備上監控流體，信號傳輸至 PLC、指示燈等，追蹤作業以改善效率
FT211外夾一體式小口徑超聲波流量計
|
支持的管線材料 |
金屬/PVC,PP或PVDF 等硬質塑料管 |
|
支持的液體介質 |
水/其它（單一無固體顆粒及雜質） |
|
支持的介質溫度 |
0- 115℃（表面無凍結） |
|
默認低流速切除值 |
0.1m/s |
|
顯示方式 |
256*128 背光LCD |
|
響應時間 |
0.5 ~60秒 |
|
精度等級 |
±2% ，校準后可達±1% |
|
數據存儲周期 |
300毫秒 |
|
內存備份 |
EEPROM（數據存儲長度 ：10 年以上 ，數據讀 / 寫頻率 ：1 百萬次以上） |
|
電源 及 I/O 連接器 |
M12 航空插頭 |
|
輸出 |
4-20mA |
|
通訊 |
Modbus RS485 |
|
(選配輸出) |
OCT(脈沖輸出)/一路繼電器報警 (具體請聯系工廠) |
|
供電電源 |
10-24V VDC |
|
電功率 |
小于3W |
|
保護電路 |
電源逆接保護、電源浪涌保護、各輸出短路保護、各輸出浪涌保護 |
|
外殼防護級 |
IP65 |
|
環境溫度 |
- 10 至 60°C（無凍結） |
|
相對濕度 |
35 至 85% RH ( 無凝結 ) |
|
耐振動性 |
10 至 55 Hz ，雙倍振幅 1.5 mm ，XYZ 軸各 2 小時 |
|
抗沖擊 |
100 m/s2 16 ms 脈沖 ，X、Y、Z 軸各 1000 次 |
|
整機材質 |
鋁合金 ，工業塑料 |
|
電纜長度 |
標配2米，（PT1000標配9米) |
FT211外夾一體式小口徑超聲波流量計選型表
|
型號及編碼 |
內容 |
|
|
測試管徑 ：DN15— DN65mm |
|
量程 ：0.03m/s— 10m/s； |
|
|
精度： ±2% (校準后可達1%) |
|
|
測量介質：水/其它 (單一無固體顆粒及雜質) |
|
|
供電 ：10 ~24VDC/ 1A |
|
|
傳感器工作溫度 ：0— 115℃; |
|
|
其他 ：電纜標配2米 |
|
|
熱量計 ：配一對PT1000 溫度傳感器; 溫度傳感器一端在機器上 ，另一端線纜標配9m |
|
|
|
測量口徑 |
|
S |
DN15-DN40 |
|
T |
DN50-DN65 |
|
|
變送器類型 |
|
1 |
超聲波流量計 |
|
2 |
超聲波冷(熱)量表 |
|
|
傳感器類型 |
|
C2 |
0-65℃ |
|
C2U |
0- 115℃ |
|
|
輸出(可4選2） |
|
A |
4-20mA |
|
M |
Modbus (RS485) |
|
O |
OCT (Frequency) |
|
R |
1 Relay |
|
PT1000 |
溫度傳感器電纜長度 |
|
P |
另一端溫度傳感器電纜長度9m |
|
P（ 15） |
另一端溫度傳感器電纜長度15m |
|
P（ 25） |
另一端溫度傳感器電纜長度25m |
