Prostat CVM-780 接觸式靜電壓測試儀

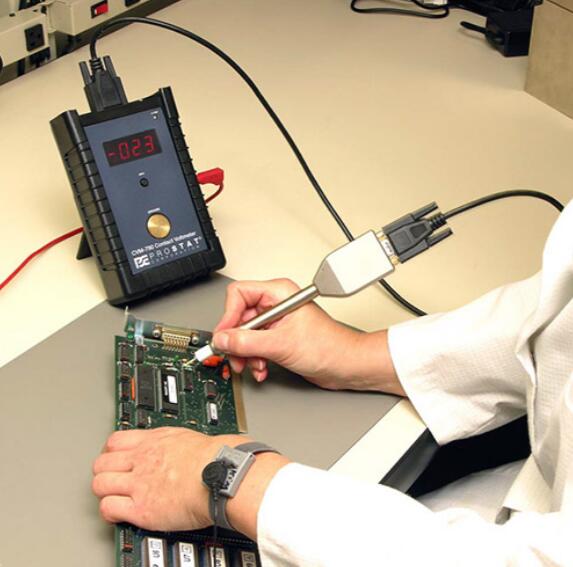

Prostat CVM-780 接觸式靜電壓測試儀是一款便攜式高阻抗電壓表，帶有主動探針系統，用于定位和測量導體和其他材料上的靜電電位。它的預期目的是確定關鍵導體上的電壓，如電子工業、制造和測試環境中的器件和組件。
? 分析電子制造/測試/修理過程，以確定ESD敏感器件免受機器模型(MM)和電荷器件模型(CDM)損壞的保護水平，以及定位ESD故障的原因。
? 測量裝置、組件、裝配設備、夾具上的電壓，自動試驗夾具、工具、底盤、移動設備、耗散材料等。

CVM780接觸式電壓表?將數字電壓表的易用性與真正的靜電電壓表的高輸入阻抗和低輸入電容結合在一個小型、便攜、電池操作的封裝中。接觸式探頭使您能夠精確測量電壓。陶瓷探針尖端允許精確測量，沒有顯著的ESD或RF產生。堅固的金屬尖端提供一般審計和設備測量。
作為一個真正的靜電電壓表，而不是場計意味著CVM780讀取真實電壓，而不會混淆它與靜電場強，這可以明顯不同。該CVM780采用獨特的有源探頭設計，充分保護和屏蔽與周圍E場的最小干擾。CVM780由可充電的鎳金屬氫化物電池供電；一個緊湊的通用蝙蝠充電器供應國際使用。如果使用得當，CVM-780接觸式電壓表將成為您最有價值的便攜式ESD分析工具之一。

Prostat CVM-780 接觸式靜電壓測試儀特點是一個大的易于閱讀的LED顯示屏，模擬輸出，充電電池在一個減震器包裝，和一個特別設計的主動探頭組件。
A. 探頭組件使用提供的6英尺DB9電纜連接到CVM-780外殼
B. 陶瓷或金屬探針尖端用于與被測物體和表面直接接觸。與探針組件共享電壓，計算測量結果，并在LED顯示屏上顯示。
C、將CVM780連接到先前測試過的地面，為精確測量提供定義的基準D. CVM-780的預期測量范圍為0-±525伏，每增加一伏。所有的測量都立即顯示在3位LED顯示屏上。期間的極性切換測量是自動的

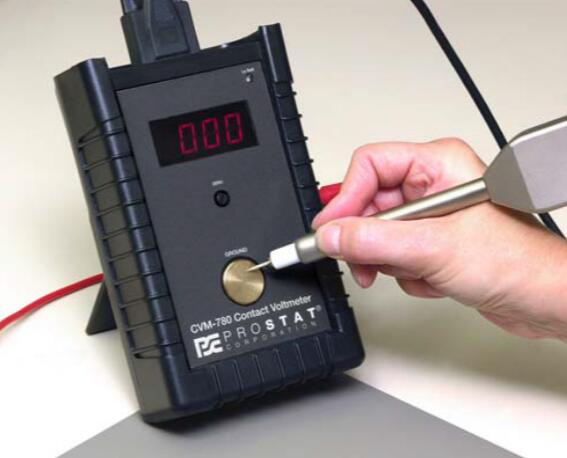

E. 圓形黃銅前面板接地板作為儀器的零點基準。測量之間的探針針尖（陶瓷或金屬引腳）與接地板接觸，以確認探針針尖的零電壓，如面板LED上顯示的那樣。儀表零點通過LED顯示屏下方提供的手動調節來調節。
F. 一個模擬輸出小插孔插座是提供監測或記錄CVM-780的測量。模擬輸出插孔為CVM780測量的每1.0伏提供0.1毫伏的輸出。輸出獨立于儀表指示，以最大限度地提高響應時間。該輸出與®PGA-710或?PGA-710B自動分析系統兼容。
G. 為AA型金屬氫化物可充電電池提供了一種通用AC/DC電池充電器。電池壽命約3.5小時。如果不使用時關機，充滿電的電池應該提供一整天的測量。
H.提供一個小的針尖更換工具，以防止更換針尖時探頭和針尖損壞。尖端絕不能過緊。一個外部可拆卸的橡膠靴減少了便攜式操作時的機械沖擊，并在使用時提供了一個畫架支架。
少量酒精準備濕巾被包括在內，以定期清潔黑色絕緣體安裝在探針組件的前部。該抹布可用于清潔探頭和儀器外殼。不要使用LED顯示屏上的酒精濕巾。

CVM-780用于對靜電放電（ESD）的分析與相關應用
分析由CDM和MM引起的制造過程，設備使用和裝配中的失效問題。可以測量以下設施表面靜電：

1、（IC等的）引腳
2、（PCB等的）印刷線路
3、自動測試機器的接觸探針
4、(IC，半導體等制造，測試過程中使用的一系列)生產線，工具，機器等
5、機械零件
6、（SMT貼片機器等的）元器件安裝臂
7、(IC等的)安裝臂
8、生產輔助設備
8、椅子
10、手推車
11、人體
12、托盤
13、貨架
14、導電容器，周轉箱

有用的ESD分析工具
作為一臺真實，實時測量靜電電壓的測量儀，它與靜電場測量計最明顯的區別就是它的測量與靜電場強度無關。CVM-780接觸式電壓測量儀 Contact VoltmeterTM 使用獨特的有源測量探頭，以達到防護和屏蔽被測物體周圍微弱的電場強的干擾和影響。
接觸式電壓測量儀 Contact VoltmeterTM 使用鎳金屬氫化物電池供電，是一件有價值的ESD分析工具。

動態特性
響應時間	-數字顯示：每秒刷新3次 -檢測儀輸出：凝結時間<10 ms
測量時電荷輸入量	100XE-18庫侖/伏（c/v）
檢測儀輸出增益范圍	10,000:1; 100uV/V 與 Prostat PGA-710自動分析系統兼容
直流特性
測量范圍	±525 Volts
分辨度	1伏，3位數顯
基本精度	±1%, ±2單位
測量流動導體時的誤差	50 to 525伏范圍內: 標準: <±5% (說明: ±5%, ±2單位)  0 to 49伏范圍內: 標準: <±5% (說明: ±10%, ±2單位)
輸入阻抗	10E15歐姆電阻并聯 <1pF電容1
鋰電池	每次充電后可連續運行大約3.5個小時（充電時也可以使用該儀器）

CVM-780裝箱清單/隨機附件
1、CVM-780 主機
2、測量探頭
3、DB-9 連接導線
4、4個探針:

4.1、2個鍍金探針(1 and ?”)
4.2、2個陶瓷制探針(1 and ?”)
4.3、通用電池充電器
4.4、接地線及其附件
