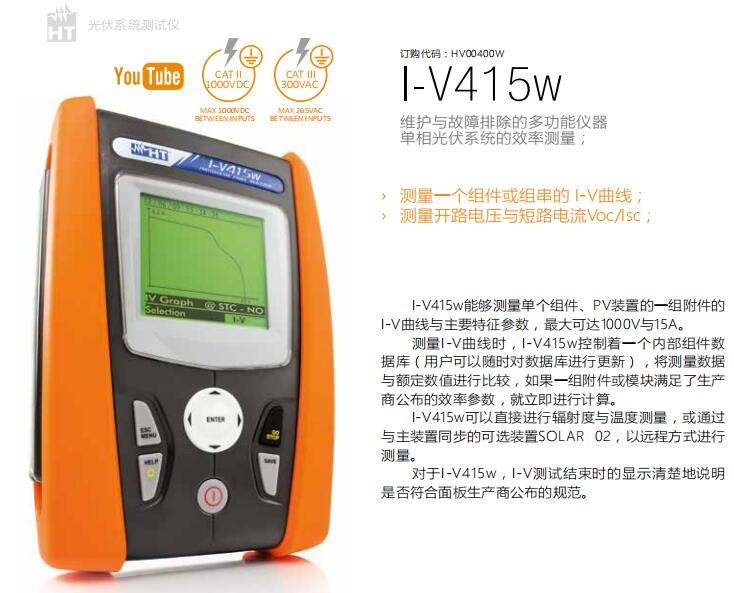

意大利HT I-V415w 光伏組件I-V曲線測試儀 光伏系統測試儀

維護與故障排除的多功能儀器單相光伏系統的效率測量；
? 測量一個組件或組串的 I-V曲線；
? 測量開路電壓與短路電流Voc/Isc；

I-V415w能夠測量單個組件、PV裝置的一組附件的I-V曲線與主要特征參數，最大可達1000V與15A。
測量I-V曲線時，I-V415w控制著一個內部組件數據庫（用戶可以隨時對數據庫進行更新），將測量數據與額定數值進行比較，如果一組附件或模塊滿足了生產商公布的效率參數，就立即進行計算。
I-V415w可以直接進行輻射度與溫度測量，或通過與主裝置同步的可選裝置SOLAR 02，以遠程方式進行測量。
對于I-V415w，I-V測試結束時的顯示清楚地說明是否符合面板生產商公布的規范。

光伏系統的維護
? 測量PV組串或／組件的的輸出電壓，最大1000V DC
? 測量PV組串或／組件的的輸出電流，最大15A DC
? 每個I-V 曲線128點，采用STD或電容式
? 測量Voc-Isc-Pmax-Vmpp-Impp-Fill 因數
? 通過外部探頭測量電池溫度
? 通過參考電池，測量輻射量[W/m2]
? 測量組串／組件輸出的DC與額定功率
? 測定 I-V曲線，直接測量輻射／溫度參數
? 使用遠程裝置SOLAR-02測定 I-V曲線
? 測量組件RS內阻
? 采用四個端子的測量方法
? 直接與參考條件進行比較（STC – 1000W/m2, 25℃）
? 測試結果 OK / NO
? 內部數據庫最多可以控制30個PV模塊 （通過軟件控制30.000 模塊）
? 數據儲存用的內存
? 調用顯示屏上的測量數據
? 光纖／USB接口，將數據傳輸?shù)絇C
? 屏幕在線幫助

意大利HT I-V415w 光伏組件I-V曲線測試儀
顯示： LED自定義，128×128pxl、帶背光
電源： 6×1.5V 堿性電池；型號：AA LR06
自動關機： 在待機模式，5分鐘后
I-V曲線持續時間： > 200條曲線（數據）
PC 接口： 光電隔離接口／USB
安全： IEC/EN61010-1
安全與測量附件： IEC/EN61010-031, IEC/EN61010-032
I-V曲線測量： IEC/EN60891, IEC/EN62446
絕緣： 雙重絕緣
污染等級： 2
測量分類： CAT II 1000V DC, CAT III 300V （對地）
輸入之間最大為1000V
尺寸： 235x165x75 mm
重量(含電池):1.3 kg

配件
KITGSC4 4條電纜 + 4 個鱷魚夾
KITPVMC3 2個適配器，帶有連接器MC3
KITPVMC4 2個適配器，帶有連接器MC4
HT304N 輻射測量用的傳感器
M304 機械測斜儀
TOPVIEW2006 Windows 軟件+光纖／USB C2006電纜
VA500 剛性手提箱
用戶手冊
ISO9000 校準證書

可選配件
PT300N PV模塊溫度用的PT1000探頭
SP-0400 肩帶，可以空手使用該儀器
SOLAR02 用于輻射與溫度測量的遠程裝置
KITPVEXT25M 測試延長線套 綠/黑色，25米
