K 型 ST-11K-010-TS1-ANP膠帶狀多用溫度傳感器
發布時間：2017-11-18 13:19:36 作者：深圳市君達時代儀器有限公司 閱讀: 6368 次
ST系列膠帶狀多用溫度傳感器 ST系列產品是具有柔軟性的膠帶狀多用溫度傳感器?？梢哉迟N到測試對象的表面 ，還可以用于其他多種測試方法。通過組合各個規格的組件，可以按照客戶
ST系列膠帶狀多用溫度傳感器
ST系列產品是具有柔軟性的膠帶狀多用溫度傳感器?？梢哉迟N到測試對象的表面 ，還可以用于其他多種測試方法。通過組合各個規格的組件，可以按照客戶的用途進行個性選配。
ST系列的典型

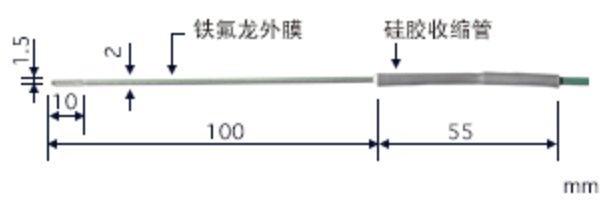

K 型 ST-11K-010-TS1-ANP
E 型 ST-11E-010-TS1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |

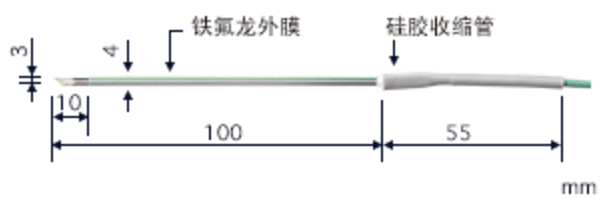

K 型 ST-21K-010-TS1-ANP
E 型 ST-21E-010-TS1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-31K-010-TS1-ANP
E 型 ST-31E-010-TS1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-41K-010-TS1-ANP
E 型 ST-41E-010-TS1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 2.0 s | S |
K 型 ST-13K-015-GW1-ANPE 型 ST-13E-015-GW1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 400°C | ±2.5°C * | 2.0 s | S |
K 型 ST-32K-010-TS1-ANP
E 型 ST-32E-010-TS1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 210°C | ±2.5°C * | 8.0 s | S |
K 型 ST-44K-010-GW1-ANP
E 型 ST-44E-010-GW1-ANP
| 溫度范圍 | 精準度 | 響應速度 | 耐久性 |
| -50 to 400°C | ±2.5°C * | 8.0 s | S |

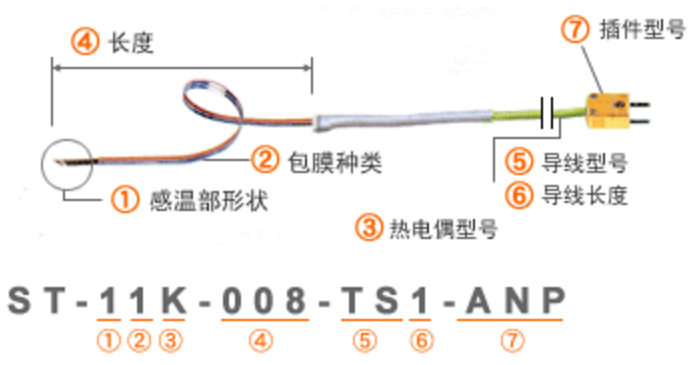

ST系列膠帶狀多用溫度傳感器訂貨號區別
| 1 | 感溫部形狀 | 1 | 尖形 |
| 2 | 平形 | ||
| 2 |
包膜種類 (最高溫度) |
1 | 接地 (鐵氟龍外膜) |
| 2 | 絕緣 (鐵氟龍外膜) | ||
| 3 | 接地 (聚酰亞胺外膜) | ||
| 4 | 絕緣 (聚酰亞胺外膜) | ||
| 長于150mm時的最高耐熱溫度為 350°C | |||
| 3 | 熱電偶型號 | K | Chromel-Alumel |
| E | Chromel-Constantan | ||
| 4 | 長度 | 003 | 30mm |
| 005 | 50mm | ||
| 008 | 80mm | ||
| 010 | 100mm | ||
| … | …… | ||
| 200 | 2000mm | ||
| 5 |
導線型號 |
TS | For ST-＊1, ST-＊2 |
| GW | For ST-＊3, ST-＊4 | ||
| 0 | 無導線 | ||
| 6 | 導線長度 | 1 | 1000mm |
| 1.5 | 1500mm | ||
| 2 | 2000mm | ||
| … | …… | ||
| 導線型號為 0 時無導線 | |||
| 7 |
插件型號 |
ANP | |
| ASP | |||
| W | |||
露出部: 厚度 = 0.05mm，包膜部: 厚度 = 0.2mm
You can choose Tape Length as below
| 003 : 30mm | 030 : 300mm | 080 : 800mm |
| 005 : 50mm | 035 : 350mm | 090 : 900mm |
| 008 : 80mm | 040 : 400mm | 100 : 1000mm |
| 010 : 100mm | 045 : 450mm | 150 : 1500mm |
| 015 : 150mm | 050 : 500mm | 200 : 2000mm |
| 020 : 200mm | 060 : 600mm | |
| 025 : 250mm | 070 : 700mm |
規格
| 精準度 |
接地 : ±2.5°C (在100°C) 絕緣 : ±2.5°C (在100°C) |
| 響應時間 |
接地 : 2.0秒 絕緣 : 8.0秒 |
| 耐久性 | S |
精準度
＊ : 型號
■ : 熱電偶種類 K 或 E
t : 測量溫度
■ : 熱電偶種類 K 或 E
t : 測量溫度
ST-＊1■ / ST-＊2■
| 溫度范圍 | 精準度 (內部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t ≦ 210°C | ±2.5°C |
ST-＊3■ (長度 ≦ 150mm)
ST-＊4■ (長度 ≦ 150mm)
ST-＊4■ (長度 ≦ 150mm)
| 溫度范圍 | 精準度 (內部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t < 333°C | ±2.5°C |
| 333°C ≦ t ≦ 400°C | ±(0.0075╳|t|)°C |
ST-＊3■ (長度 > 150mm)
ST-＊4■ (長度 > 150mm)
ST-＊4■ (長度 > 150mm)
| 溫度范圍 | 精準度 (內部) |
| -50°C ≦ t < -40°C | ±3.5°C |
| -40°C ≦ t < 333°C | ±2.5°C |
| 333°C ≦ t ≦ 350°C | ±(0.0075╳|t|)°C |
注意
粘貼或者夾住使用以外的耐熱溫度上限：
| ST-＊1 | ST-＊2 | ST-＊3 | ST-＊4 | |
| Tape ≦ 150mm | 200°C | 180°C | 200°C | 200°C |
| Tape > 150mm | 180°C | 180°C | 180°C | 180°C |
各種產品的接頭分別備有 ASP, ANP 兩種標準接頭。
但是請注意，溫度主機本體和溫度傳感器的插頭不同將不能使用。
此外，有幾種溫度傳感器可以特制下圖形狀的插頭，具體內容請向我公司詢問。
