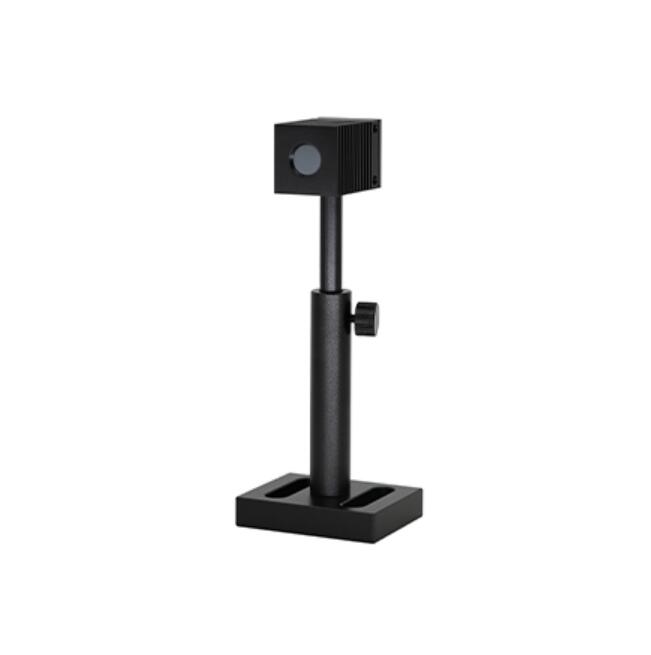

100μW-10W 小體積型激光功率計探頭
100μW-10W 小體積型激光功率計探頭
小體積激光功率計結構緊湊，擁有較高的靈敏度和應用靈活性強等特點。可集成在各類激光器內對激光功率進行實時監測，也可以作為手持式激光功率計使用。
100μW-10W 小體積型激光功率計探頭特點：
· 可集成化應用
· 結構緊湊
· 單發脈沖能量測試功能
· 可選擇光譜范圍
· PC端USB接口輸出可選
100μW-10W 小體積型激光功率計探頭
|
型號 |
G5F-GT-10 |
2M-HQ-8 |
5M-MA-8 |
10Y-MA-16 |
|
光譜范圍（μm） |
0.19 - 15 |
0.19 - 25 |
0.19 - 25 |
0.19 - 25 |
|
功率范圍 |
100μW - 5W |
10mW - 2W (10W) |
10mW - 5W (20W) |
10mW - 10W (40W) |
|
間歇測量功率 |
NA. |
2W (Cont.) 5W (2min) 10W (1min) |
5W (Cont.) 10W (2min) 20W (1min) |
10W (Cont.) 20W (2min) 40W (1min) |
|
測量能力 |
||||
|
分辨率 |
5μW |
0.5mW |
0.5mW |
0.5mW |
|
測量不確定度（±%） |
< 1 |
< 1 |
< 1 |
< 1 |
|
非線性度（±%） |
< 1 |
< 1 |
< 1 |
< 1 |
|
精度（±%） |
< 3 |
< 3 |
< 3 |
< 3 |
|
響應時間（s） |
< 1 |
< 1 |
< 1 |
< 1.5 |
|
吸收體類型 |
GT |
HQ |
MA |
MA |
|
探測口徑（mm） |
10 |
8 |
8 |
16 |
|
損傷閾值 |
||||
|
最大平均功率密度 |
1.5kW/cm2 |
0.5kW/cm2 |
20kW/cm2 |
20kW/cm2, 10W, CW |
|
最大能量密度 |
0.3J/cm2, 1064nm, 1ns; |
0.25J/cm2, 1064nm, 1ns |
0.15J/cm2, 1064nm, 1ns |
0.15J/cm2, 1064nm, 1ns |
|
物理特性 |
||||
|
規格（mm） |
43×43×19 |
Φ22 × 19.5 |
20 × 20 × 29.5 |
Φ41 × 17.5 |
|
冷卻方式 |
自然冷卻 |
自然冷卻 |
自然冷卻 |
自然冷卻 |
|
接口類型 |
DB-9M |
DB-9M |
DB-9M |
DB-9M |
|
電纜長度（m） |
1.5 |
1.5 |
1.5 |
1.5 |
選型說明：①帶CHLP-P型表頭的臺式激光功率計，型號為探頭型號后面加“P”，例如“G5F-GT-10P”；②連接PC端使用的USB型功率計，型號為探頭型號后面加“U”，例如“G5F-GT-10U”。
