美國Prostat PRF-911 同心環電極

根據ANSI/ESD STM11.11和ANSI/ESD STM11.12測量表面電阻或體積電阻
這款獨特的便攜式測試夾具最初為扁平（平面）包裝材料設計，可根據當前行業標準測量幾乎任何扁平材料的表面電阻和體積電阻。其中包括符合IEC 61340-2-3 ANSI/ESD STM 11.11標準的表面電阻、符合美國國家標準ANSI/ESD STM11.12標準的體積電阻，以及符合ASTM D-257標準的近似表面和體積電阻率測量值。

請注意，ANSI/ESD標準針對用于靜電放電控制的材料，而ASTM D-257用于評估配電和電源應用中使用的絕緣材料。

和我們的電阻儀器一起使用

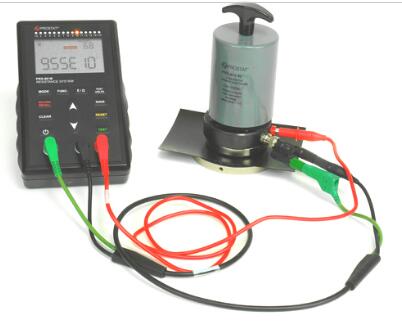

PRF-911同心環是一種薄型測試夾具，專門用于表面電阻測量儀器，如PRS-801B電阻系統、PRS-812B電阻計和PAS-853B電阻審計系統。

同心環是計算表面電阻率和體積電阻率的重要工具。例如，將表面電阻測量值（單位為歐姆）乘以10，即可獲得表面電阻率（單位為歐姆/平方）。

測量ESD袋
其緊湊的尺寸允許夾具插入小型柔性容器中，例如ESD保護袋，而無需切割包裝。這減少了頻繁校準和對準夾具的需要。

保持一致
PRF-911采用了彈簧加載、自對準中心電極功能。這種不尋常的特性有助于保持夾具的高導電性橡膠電極表面與測試材料的一致接觸。

用于任一測量的雙試驗臺

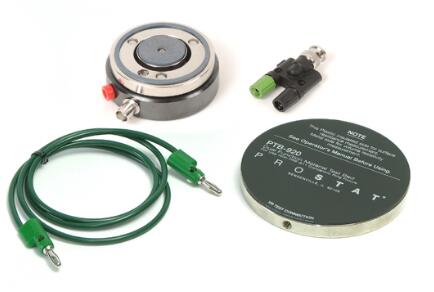

PTB-920雙測試臺由一個用于ANSI/ESD STM11.11表面測量的絕緣測試表面組成，該表面層壓到一個用于體積電阻率測量的鋼測試板上。直徑為4英寸的鋼制試驗臺組件包括一個香蕉插座，用于體積測量期間的儀器連接。

寬范圍、精確的性能
PRF-911能夠精確測量小于100歐姆（《1.0x102歐姆），大于1.0×1012歐姆（》1.0×1013歐姆/平方）。配置夾具，使其可以連接到儀器接地參考或大地，以最大限度地減少外來場和電荷對測量的影響。

美國Prostat PRF-911 同心環電極
測量平面材料的表面電阻和體積電阻
根據ANSI/ESD STM11.11測量表面電阻
根據ANSI/ESD STM11.12測量體積電阻
符合IEC 61340-2-3的要求
根據ASTM D-257近似表面和體積電阻率
采用彈簧加載、自對準中心電極功能，以降低校準頻率
包括絕緣和金屬雙重試驗臺
設計用于與寬范圍電阻測量儀和一個5磅的儀器一起工作。電極
包括源自NIST的校準證書
