高性價比的小型數字功率計，功能強大，用來測量家用電器、辦公產品、電力及過程控制自動化設備的儀器。

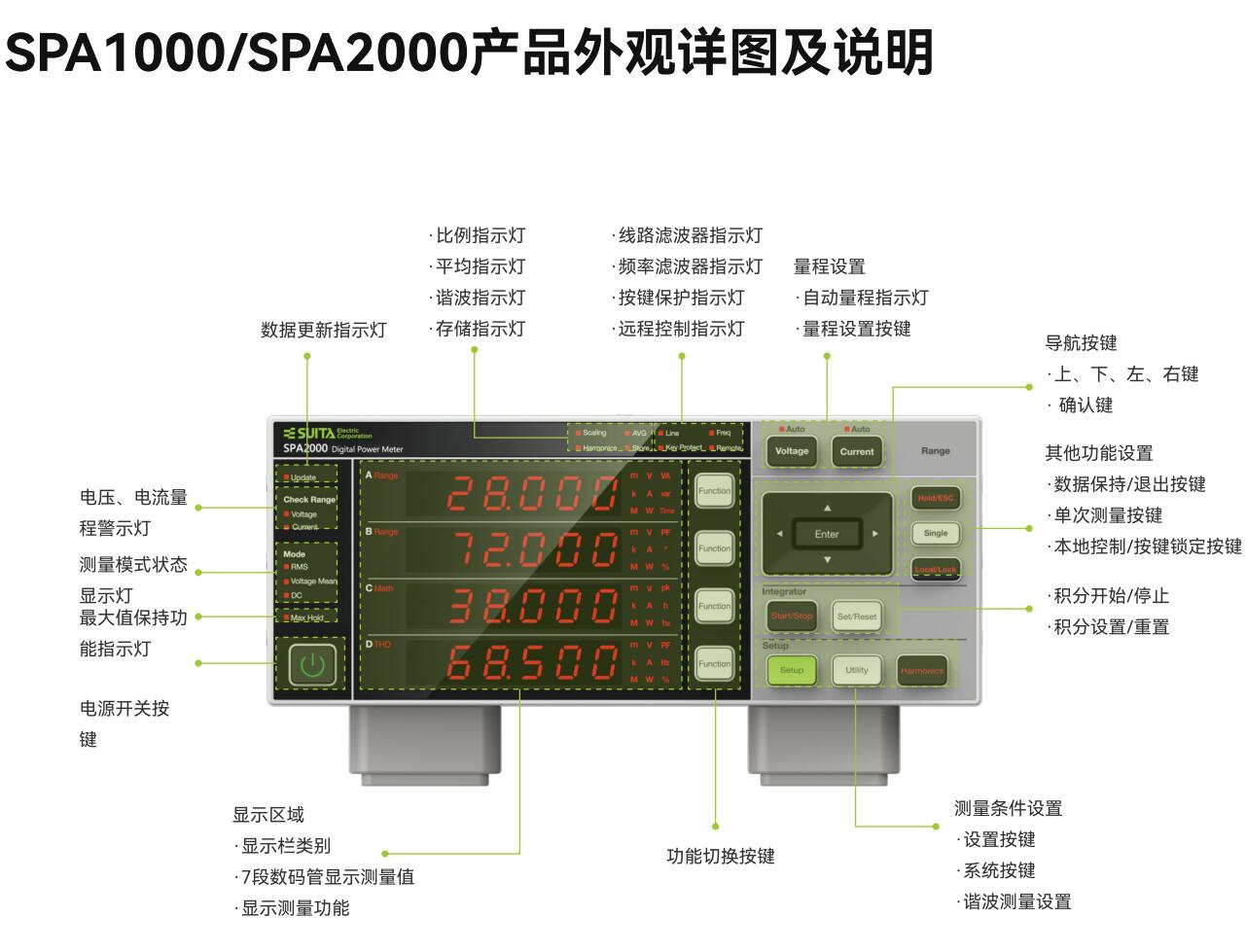

數字功率計SPA3000/SPA2000/SPA1000
功率精度：±（讀數的0.1%+量程的0.05%）
帶寬：DC，0.1Hz～100KHz
所有參數同時測量
可對功率、電流進行積分以確定設備的平均功耗配備約4G內部存儲，便于客戶進行測量數據的保存可用電壓輸出型電流鉗或電流傳感器測量，以擴大儀器的測量電流范圍
D/A輸出用于將電壓、電流、功率等測量數據輸出到數據記錄儀或其他設備（±5V DC輸出、16bit轉換分辨率），
配有上位機軟件，用戶可以在遠程PC端對儀器實現遠程控制、顯示和數據處理。同時可以顯示數值、波形等，
功能優勢和特點
寬范圍電流測量
電流測量范圍從微安到幾十安電流，不僅可以測量單個測量工序的大電流和小電流，而且可以測量用電設備從待機狀態到正常工作狀態大動態范圍的電流變化，一臺儀器、一個模塊就可以完成。
所有參數同時測量
可以測量所有交直流參數，無需變換測量模式就可以同 時執行積分測量和諧波測量。
快速顯示及數據更新率
擁有快速顯示功能，并且數據更新率最快可達100ms，可以縮短用戶測試程序的時間。
峰值保持功能
可以保持顯示測量過程中相關數值的最大值，以便觀察 測量過程中的最大值。能保持顯示以下測量功能的最大 值：電壓與電流的RMS/MEAN/DC/PEAK值、功率峰值、有功功率、無功功率和視在功率。
配置參數保存和載入
保存配置文件，方便在后期遇到類似的測量環境時可以 快速載入已保存的配置文件，減少用戶再次設置參數的 時間。
用于測量記錄的D/A輸出
D/A輸出用于將電壓、電流、功率和其他測量數據輸出到 數據記錄儀或其他設備（±5V DC輸出)。
比較器功能
測量值與設定值進行比較，根據比較結果，輸出+5﹑0﹑-5v的值。
電流傳感器輸入
測量大電流時，可以使用電壓輸出型電流鉗或電流傳感 器測量，以擴大儀器的測量電流范圍。
運算功能設置
儀器支持多種運算功能，可設置顯示效率、峰值因數、四則運算結果和平均有功功率的值。
數據存儲功能
可將測量數據進行存儲，儀器內部最大可用存儲空間為4GB。已存儲的數據不能在儀器顯示框中直接讀取，可以通過通信功能，已存儲的測量數據可使用計算機進行數
據分析或者連接應用軟件進行分析。
SUITA PA Viewer軟件
SUITA PA Viewer軟件是一款PC應用軟件，用戶可以在遠
程PC端對儀器實現遠程控制，在PC顯示屏上更直觀地顯示儀器的測量結果，顯示的測量數據包含數值、波形、趨 勢、棒圖等形式。用戶可通過網絡接口將儀器連接至電腦。
| 信號輸入輸入端類型 |
電壓： 插入式端子(安全端子) 電流： 接線柱 電流傳感器： 絕緣 BNC 接口 |
| 輸入類型 |
電壓： 浮地輸入，電阻分壓方式 電流： 浮地輸入，分流器輸入方式 |
| 測量量程（電壓） |
6V,10V,15V,30V,60V,100V,150V,300V,600V（峰值因數3） 3V,5V,7.5V,15V,30V,50V,75V,150V,300V（峰值因數6） |
| 測量量程（電流） |
?直接輸入 SPA1000: 5mA,10mA,20mA,50mA,100mA,200mA,500mA,1A,2A,5A,10A,20A（峰值因數3） 2.5mA,5mA,10mA,25mA,50mA,100mA,250mA,500mA,1A,2.5A,5A,10A（峰值因數6） SPA2000: 1A,2A,5A,10A,20A,50A（峰值因數3） 500mA,1A,2.5A,5A,10A,25A（峰值因數6） ?外部電流傳感器 EX1: 2.5V,5V,10V（峰值因數3） 1.25V,2.5V,5V（峰值因數6） EX2: 50mV,100mV,200mV,500mV,1V,2V（峰值因數3） 25mV,50mV,100mV,250mV,500mV,1V（峰值因數6） |
| 信號輸入 | |
| 輸入阻抗 |
電壓
輸入電阻約2MΩ，輸入電容約13pF（與電阻并聯方式） |
|
連續最 大輸入值 |
電壓 1.5kV的峰值和1kV電壓有效值中取較小值 電流 ?直接輸入 SPA1000: 5mA~200mA時，連續過載保護為2.5A 0.5A~20A時，連續過載保護為30A SPA2000: 100A的峰值和55A電流有效值中取較小值 ?外部電流傳感器 峰值電流低于量程的5倍 |
| A/D 轉換器 |
電壓和電流輸入同時轉換 分辨率:16位 最大轉換速率: 10μs |
| 自動量程功能 |
量程升檔（滿足以下任意一個條件） ?Urms或Irms超過當前設置量程的110% ?輸入信號的Upk或Ipk值超過當前設置量程的330%（峰值因數為6時為660%）時 ?量程降檔（滿足以下所有條件） ?Urms或Irms小于等于測量量程的30% ?輸入信號的Upk、Ipk值小于下檔量程的300%（峰值因數為6時為600%以下）時 |
