科納沃茨特(Kleinwachter)TOM600是一款測量靜電電阻的專業儀器，采用標配的重錘電極可以測試材料的點到點電阻和接地電阻。選配其他電極可以測試更多靜電電阻。材料的電阻特性和環境溫濕度相關，TOM600 同時測試環境溫度和濕度。采用不計時模式可持續對材料進行測試;采用計時模式，可以設置 1~240 秒的測試時間。
科納沃茨特(Kleinwachter)TOM600重錘式電阻測試儀產品參數
| 測試電壓 | 10V/100V |
| 電阻量程 | 20KΩ~2TΩ(2x10/4Ω~2x10/12Ω) |
| 測試精度 | +/-10%+1-2字 |
| 測試計時 | 1~240 秒 |
| 溫度量程 | 0~60℃，精度+1-3℃ |
| 濕度量程 | 10%~90% RH，精度+/-5% |
| 顯示屏幕 | 2行 16位 |
| 數據輸出 | 迷你 USB 插口 |
| 內置電池 | NIMH 可充電池，2100mAH |
| 外接電源 | 9VDC/300mA 電源適配器 |
| 儀器規格 | 223mmx106mmx59mm，350g |
| 重錘電極 | 2.3kg. |
備注 1:可采用固定 10V或 100V 進行測試，也可設置 10 V/100V 電壓自動切換(小于 200KQ 采用 10V
電壓，大于等于 200KΩ 自動切換為 100V)
備注 2:讀數顯示小數點后1位數，小數點后面的數字只有0和5，顯示精度為+1-2字。
測試規范及方法

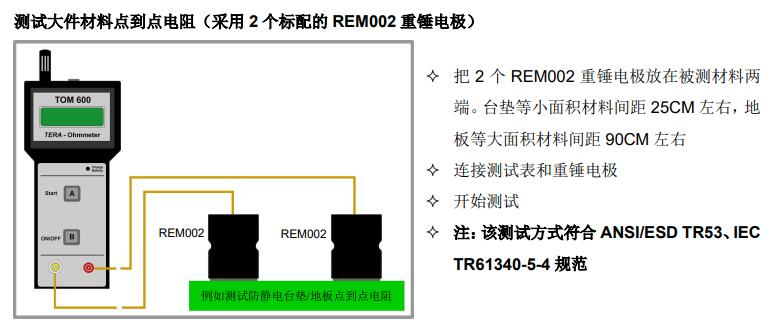

測試大件材料點到點電阻(采用2個標配的 REM002重錘電極)
把2個REM002 重錘電極放在被測材料兩端。臺墊等小面積材料間距 25CM 左右，地板等大面積材料間距 90CM 左右
連接測試表和重錘電極
開始測試
注:該測試方式符合 ANSI/ESD TR53、IECTR61340-5-4 規范
測試小件材料或異形材料任意點到點電阻(采用2支選配的SPP1單點電極)
連接測試表和2支單點電極
分別把2支單點電極壓在被測材料任意位置。
垂直下壓，把探針壓到底即可.
開始測試。
例如測試元件盒內/外壁點到點電阻
注:該測試方式符合 ANSI/ESD TR53、IECTR61340-5-4 規范
科納沃茨特(Kleinwachter)

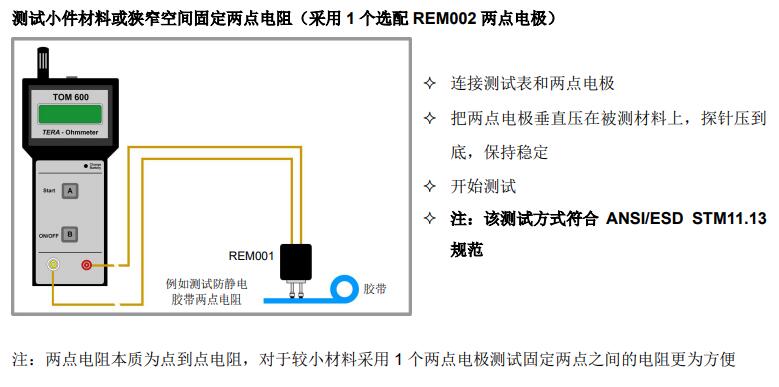

測試小件材料或狹窄空間固定兩點電阻(采用1個選配 REM002兩點電極)
連接測試表和兩點電極
把兩點電極垂直壓在被測材料上，探針壓到底，保持穩定
開始測試
例如測試防靜電膠帶兩點電阻
注:該測試方式符合 ANSI/ESD STM11.13規范
注:兩點電阻本質為點到點電阻，對于較小材料采用1個兩點電極測試固定兩點之間的電阻更為方便
