LD400 超聲波泄漏儀

德國CS LD400 超聲波泄漏儀是以聲音來檢測的，任何氣體通過泄露孔（例如，螺絲連接泄漏，腐蝕等）都會產生渦流，從而產生超聲波的波段，超聲波是人耳聽不到也看不到的。LD400 泄漏檢測儀它通過外差法將電子信號轉換為可聽見范圍的音頻波段，所以用戶能通過頭帶耳機聽見這些聲音和強度增進儀表顯示出來。這些聲音，甚至可以在嘈雜的環境中感知。
LD400 超聲波泄漏儀是之前設備 LD300 的升級版，它使用更高靈敏度的傳感器技術，使泄漏跟容易被檢測出來。
激光指示定位裝置，它們能夠容易地對泄漏進行定位。 該裝置的靈敏度可以通過使用一個專門設計的音響喇叭進一步提高，能夠保證較高濃度的聲波。 這音響喇叭作為一個定向傳聲器，能抑制惱人的背景噪聲，也有利于遠距離或
不便區域的泄漏的精確定位。
LD400 超聲波泄漏儀激光指示能幫助從較遠距離發現泄漏。 在非加壓的狀態下，可以使用超聲波音頻發生器，聲音可從小孔中漏出，因而非常細微的泄漏也可被檢測到。

LD400 超聲波泄漏儀

●開啟儀器時不要配戴耳機，檢查屏幕是否出現綠色條文,如黃色或紅色條文出現時，通過調節靈敏度按鈕 減少靈敏度。
●檢測電氣系統中的超聲波信號時，確認你是處在足夠安全的距離，以避免電擊！
●不要將激光直接對準眼睛！
●遵守所允許的儲存、運輸和操作溫度。
●如有不適當?shù)陌釀踊驅x器施力，將被取消所有的保修。

LD400 超聲波泄漏儀配件
配件可用于促進和提高 LD400的泄漏檢測聚焦喇叭 帶有聚焦尖端的聚焦管
音響喇叭
通過聚焦喇叭，可以得到一個放大的超聲波聲音，使得泄漏檢測更精確。聚焦喇叭只需放在傳感器頭稍微扭到鎖存器頭達到塞，這樣做時，請謹慎，以防止扭斷或扭裂。
帶有聚焦尖端的聚焦管
焦距管用于非常小的泄漏檢測，可以準確查找泄漏點及精確定位，也像聚焦喇叭一樣，只需放在傳感器頭稍微扭到鎖存器頭達到塞。

開關：
設備的開關裝置，按下開/關按鈕只需要一秒時間,啟動頁面就會顯示在顯示屏上，再次按下按鈕將關閉設備。
音量調節：
隨著體積的增加和減少按鈕聽筒音量和靈敏度可以 16 個步驟分別增加或減少。按下相應的按鈕，數值將自動增加或減少。
激光指示：
輕按激光開/關按鈕，可以開啟或關閉集成的激光指示。在開啟狀態, 激光警告標志將顯示出現。在關閉狀態,三角將保留灰色。

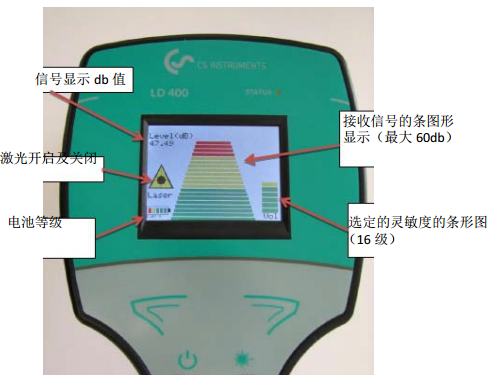

信號強度(水平)
根據接收到的信號的強度，一是條形圖顯示在顯示屏的中間位置，另外接收信號強度的分貝數值也會顯現在屏幕的左上角。條形圖顯示的最大值為60db。
音量靈敏度
音量/敏感度的選擇將出現在顯示屏右下角。
電池等級
在左下角，電池符號顯示剩余電池電量，當前的電池電壓也顯示它下面。

LD400 檢測的典型應用包括：
?壓縮空氣系統中的空氣泄漏
?儲罐（容器）的泄漏
?汽車和火車的氣壓制動器泄漏
?管道泄漏
?醫院的氧氣栓泄漏
?壓力和真空系統中的泄漏
?蒸氣疏水閥的泄漏
?泄漏的閥門
?絕緣體的局部放電
?門窗的密封性檢測
?一般氣體泄漏
發動機和變速箱的軸承故障會產品超聲波信號，可以用 LD400 檢測軸承故障。


便攜式超聲波發生器也可作為在無壓系統泄漏檢測的可選配件（可參考 12 章，選配）。超聲波發生器放置在測量管道中，聲音可以充滿管道系統。超聲波信號能穿透甚至最小的泄漏孔，然后被 LD 400 檢測到。對船舶的船艙、門、窗，即使最小的泄漏孔也可以被檢測出來，開發了它另一應用領域，密封檢測。

LD400 超聲波泄漏儀在壓縮空氣系統泄漏檢測
壓縮空氣是最昂貴的能源之一。僅在德國，6 萬個氣 動系統每年就消耗電能 140億 kWh。其中的 15%-20%可被節省（Peter Radgen, Karlsruhe）。很大一部分的成本是由于壓縮空氣中的泄漏所造成的。壓縮空氣未經使用就白白“流失”了。大的泄漏孔可很容易地被檢測到（能聽見嘶嘶聲），但小于 1 mm2 的孔人耳就聽不到了，從而未被檢測到。設計 LD 400 的目的，正是為了檢測出壓縮空氣系統中此類細小的泄漏孔。

你可以將 LD 400 對準管道或者你要測量的部位。激光指示可幫助你在遠距離進行測量。然后，增加靈敏度直到你能聽見泄漏處的特征聲音。進一步靠近以判斷出泄漏的具體位置。如有必要，可調整靈敏度。如要測量遠距離的泄漏，可使用音響喇叭增強靈敏度；如要測量非常小的孔，可將帶有聚焦尖端的聚焦管裝在超聲波傳感器上，直接接觸在可疑點。

LD400 超聲波泄漏儀常壓下的泄漏檢測
正如已經提到的LD 400也可以用于密封門,  窗戶和儲罐的泄漏檢測。檢測時，在房間或儲罐內放置一個超聲波音頻發生器（0554 0103）。如果密封內存在小開口，超聲波信號將從小開口向外穿透，這些密封區域可以精確的檢測到是否泄露。通過適當?shù)亩鷻C(jī)聲音，聲音的強度說明了泄漏的嚴重性。聽到的聲音越大,越大泄漏!

常壓下的泄漏檢測
正如已經提到的LD 400也可以用于密封門,  窗戶和儲罐的泄漏檢測。檢測時，在房間或儲罐內放置一個超聲波音頻發生器（0554 0103）。如果密封內存在小開口，超聲波信號將從小開口向外穿透，這些密封區域可以精確的檢測到是否泄露。通過適當?shù)亩鷻C(jī)聲音，聲音的強度說明了泄漏的嚴重性。聽到的聲音越大,越大泄漏!

LD400 超聲波泄漏儀產品特性
堅固耐用和低重量，確保無疲勞操在工業環境中
可選的聚焦喇叭可以增強泄漏檢測
高容量鋰離子電池
操作時間＞10h
按鍵操作簡單

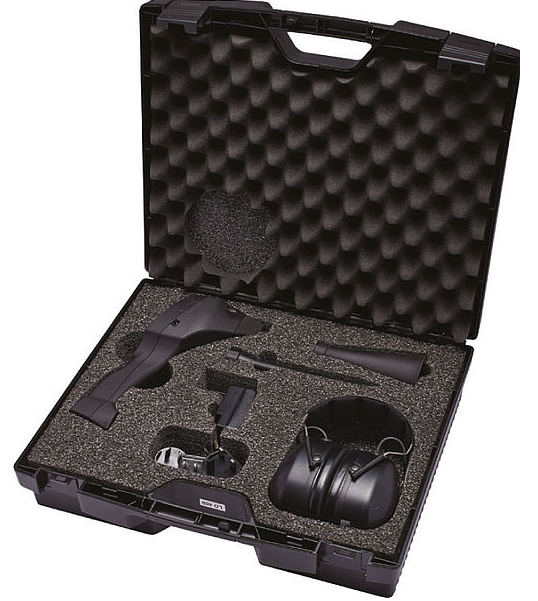

LD 400 測漏儀 - 一個套裝
一個套裝包括一個結實的防撞運輸箱, 包含所有必需的組件和配件。.
LD 400 套裝包含如下:
LD 400 測漏儀
運輸箱
隔音耳機
帶聚焦尖端的聚焦管
電池充電器
音響喇叭
通過舒適的隔音耳機這些聲音可以實現 ,即使在非常嘈雜的環境中。

由于一個特別設計的音響喇叭更好的聚焦聲波。. 音響喇叭就像一個定向麥克風在干擾環境噪音的緩沖和準確定位泄漏 , 即使很難到達的區域. 配件, 套裝里不包含 : 超聲波發生器 (Order no. 0554 0103)發射機是合適的位置上,聲音可以訪問管道系統 . 通過LD 400超聲波信號可以發現最小的洞, 即使是在艙口, 門,窗很小的泄漏,都可以發現
