Fluke 1550C 高壓兆歐表絕緣測試
為避免觸電或人身傷害：
• 請注意，測量絕緣電阻需要對電路應用潛在的危險電壓。可能包含外露的連接金屬件。
• 在用測試機測試電路前，請先從被測電路斷開所有電源并且將電容放電。
• 在開始測試之前，請先確保安裝接線正確且沒有任何
人員受傷的危險。
• 首先，將測試導線連接至測試機輸入，然后連接至被測電路。
Fluke 1550C 高壓兆歐表PI/DAR 限制：
• 電容最大值 > 1 μF 和電阻最大值 > 100 Me
• 電阻最小值 < 200 k e
• 電流最小值 < 50 μA
• 如果超過其中一個限制，則測試機將顯示 UNSPEC（未指定）。
Fluke 1550C 高壓兆歐表進行絕緣測試：
1. 在打開測試機的情況下，設置可用測量參數以符合您的測試需求。這些需求包括：
• 測試電壓 - 設置范圍：250 V 到 10,000 V（50 V/100 V 步進）
• 斜坡測試 - 切換開關狀態
• 時間限制 - 無限制或 1 到 99 分鐘之間。
2. 將探頭連接至被測電路。測試前后，確認測試機未指示存在危險電壓，請見圖 4。假使測試機持續發出蜂鳴聲并且顯示屏上指示危險電壓，請斷開測試導線并斷開被測電路的電源。
3. 按住 T 1 秒來啟動絕緣測試。

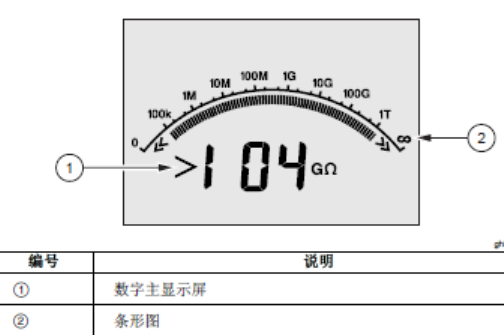

測試機將在測試開始時嘟三次，并且 X 將在顯示屏上閃現，以指示測試端子上可能出現了危險電壓。顯示屏將指示電路穩定后測量的絕緣電阻。長條圖將此數值持續（實時）地顯示為趨勢走向，請見圖 10。

Fluke 1550C 高壓兆歐表滿足下列條件之一將終止絕緣測試：
• 用戶停止（按 T）
• 達到計時器限制
• 測試電路上有干擾
• 啟用斜坡測試時發生擊穿
• 電池耗盡
如果在啟用斜坡測試時發生擊穿，則請按 E 再轉到步驟 4

在絕緣測試終止后，如果由于充電電路電容或存在外部電壓而導致危險電壓保留在測試端子上，測試機將發出蜂鳴聲。
4. 當測試終止后，將顯示 STORE RESULT?（保存結果?）。如果合適，請按以下步驟描述來保存測試結果。否則，終止 STORERESULT（保存結果?）提示（通過按 D 完成）。結果將不會保存。

Fluke 1550C 高壓兆歐表保存測試結果
在絕緣測試完成后，測試機將顯示 STORE RESULT?（保存結果?）提示，以便保存測量結果供日后使用。測試機包含的內存足夠用來保存 99個絕緣測試結果供日后使用。

Fluke 1550C 高壓兆歐表存儲絕緣測試的結果：
1. 按 U 保存測量結果。測試機將指派并顯示一個連續標簽編號（00到 99）來標識這些測量。
2. 如果標簽編號可用，則按 U 保存數據。如果需要其他標簽轉換，請執行下面的操作來提供一個自定義的 4 字符標簽。
a. 請注意，* 將在顯示屏上閃爍。此符號是用來標記測試結果的四個字符的首個字符。重復按 S 在字符位置間循環。
b. 在每個字符位置使用 U 或 D 來指派一個字符（0-9、A-Z）。
c. 按 E 保存結果。

Fluke 1550C 高壓兆歐表查看保存在內存中的結果
不適用于測試的參數將顯示為 INVALID（無效）。測試器可以保存 99 個測試數據集，包括：
• 標簽
• 開關斜坡
• 絕緣電阻
• 測試終止時的計時器讀數（計數器）
• 所選測試電壓 (TV)
• 實際測試電壓 (V)
• 電容 I
• 極化指數 (PI)
• 介質吸收率 (DAR)
• 測試電流 (I)
• 結束測試的原因
• 限制關閉或計時器設置（1 到 99 分鐘）（T.Limit）
若要查看保存的測試數據，請見圖 11:
1. 在打開測試機的情況下，按 F 調出功能菜單。
2. 按 U 或 D 來選擇 3.Show Results（3. 顯示結果）。
3. 按 E 選擇菜單項。
當端子上有電壓時，始終會顯示在顯示屏的正上方，無論該電壓是來自于測試機或是來自于被測電路。
