福祿克 T6-1000 非接觸電壓鉗表測試儀如何使用

如何使用 Fluke T6 電氣測試儀進行準確測量
使用電氣測試儀獲取電壓和電流等測量值的用戶都知道，傳統上這一過程頗為費時且存在潛在風險。Fluke T6 電氣測試儀提供一種更快更安全的方法，獲取配電板、接線盒以及其他應用上的電氣讀數。這些工具可通過感測開口鉗中電場，讓您輕松進行測量。

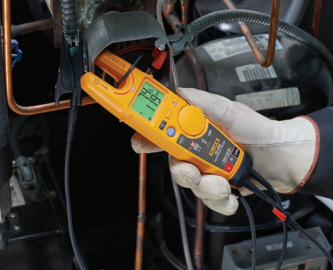

福祿克 T6-1000 非接觸電壓鉗表測試儀如何使用
有了新的 FieldSense 技術，T6 使測量工作變得更安全，您可以通過其開口鉗測量高達 1000 V 的交流電壓。Fluke T6 電氣測試儀能夠同時測量電壓和電流，無需打開線罩或拆下接線螺母，可讓您更快更有效地進行測量。此外，開口鉗在業內最寬，可以測量高達 AWG 4/0 (120 mm2)、承載電流達200 A 的電線。
商業和輕工業電工可以使用 T6 電氣測試儀進行基本的故障排除工作、驗證電壓和通斷性值以及測試單個的電路，同時無需測試導線即可快速測量電流和電壓。這些設備可輕松放進口袋里，方便所有行業一線電工使用。常見應用包括測試：
• 導管和接線盒中的電線
• 進入電機的供電電路（最高 200 安培）
• 配電板（將纏繞 4/0 電線）
• HVAC 設備
• 斷路
• 導管箱（使用黑色測試導線）

福祿克 T6-1000 非接觸電壓鉗表測試儀如何工作？

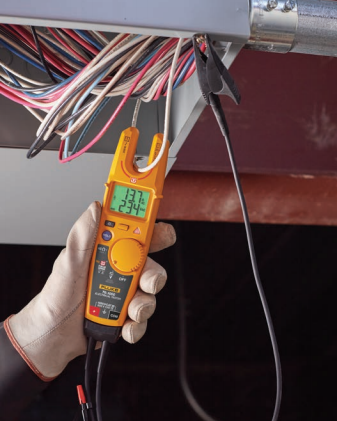

電工常常會遇到塞滿電線的接線盒，在這種情況下找到正確的連接點是一大挑戰。利用 T6-600 或T6-1000，只需將一根導線滑進開口鉗即可進行測量。

T6 電氣測試儀不僅僅可進行檢測。實際上，其無需測試導線即可測量交流電壓、電流和頻率。使用隨附的測試導線，該工具還能夠測量交流 / 直流電壓、電阻和通斷性。T6 電氣測試儀采用 FieldSense專利技術，可讓執行測試的電工或技術人員更安全地測量電壓源。FieldSense 技術通過電纜的絕緣來測量電壓，可降低用戶接觸金屬導體的風險，并減少出現錯誤或意外接觸錯誤導體的可能性。該技術通過注入已知信號來準確得出未知交流電壓。與只是感應磁場的傳統非接觸式電壓檢測儀相比，該技術可測量實際交流電壓。

 傳統上，使用測試導線探測或?qū)Ⅶ{魚夾連接到電路時，需要金屬與金屬連接。FieldSense 技術允許T6 電氣測試儀無需接觸帶電電壓即可測量電壓、電流和頻率。請注意，這要求用戶通過電容式路徑接地，方法是接觸電池蓋背面的圓形接觸點，在許多應用中這樣就足夠了。在一些應用中，用戶沒有明確的路徑接地，可能需要通過隨附測試導線接地。

獲得穩定的讀數
進行 FieldSense 測量時，帶電或中性導體的最佳位置為以開口鉗底部為中心。放置開口鉗時，只需用一只手，將導體滑入開口鉗口即可。T6-1000 的LCD 顯示屏可同時顯示電壓和電流測量值，同時還可按一個按鈕手動選擇顯示頻率。無需重新配置工具或搜索金屬測試點。

顯示屏變綠，即表明 FieldSense 具有可靠的電氣信號。如果線路中的電壓大于 30 V，則三角形電壓指示燈（以閃電圖標標記）將變紅。

請注意，如果用戶穿戴絕緣手套、高度絕緣靴，或站在絕緣梯上，則讀數可能不準確。這些情況需要連接外引接地導線，以確認讀數可靠。這只需使隨附黑色導線與接地導體（如導管或接線盒）接觸即可完成。

福祿克 T6-1000 非接觸電壓鉗表測試儀測試步驟

利用 FieldSense 技術測量交流電壓和交流電流的步驟：
1. 將旋鈕轉到第二個位置或“FieldSense”功能。T6-1000 測試儀可測量并同時顯示交流電壓和交流電流，而 T6-600 默認顯示交流電流，必須使用黃色切換按鈕切換到交流電壓。
2. 使用觸摸板完成接地時，將黑色測試探頭插入設備背面的存儲槽。如果佩戴絕緣手套、站在絕緣梯上，或以其他方式與地面絕緣，則請將黑色測試導線放到接地導體上，或者使用鱷魚夾將黑色測試導線連接到大地。
3. 查看讀數，記錄測量單位。
4. 按下 HOLD（保持）按鈕暫時凍結讀數，以獲得屏幕讀數快照。請記住，通過傳統金屬接觸法測量交流 / 直流電壓時，以及測量相間電壓時，必須使用隨附測試導線。使探頭端部與穿過負載或電源的電路相接觸（與電路并聯）。T6-600 為 600 V CAT III，T6-1000 為 1000 V，CAT III/600 V CAT IV。

測量電阻與通斷性
T6-1000 可測量 1Ω 至 100 kΩ 電阻，而 T6-600可測量 1Ω 至 2000 Ω 電阻。
測量步驟：
1. 關閉待測電路電源。
2. 將選擇器轉到 Ω。
3. 使探頭端部接觸指定組件或電路部分。
4. 查看讀數。
5. 如果讀數低于 40 Ω，會發出通斷性聲音警報。
非工作電路
對于沒有負載的通電電路，您可以測量交流電路的帶電腳。T6 電氣測試儀可幫助您排除故障，可讓您發現哪些電線帶電，即使電路（無論是電燈還是馬達的電路）為非工作電路。這可讓電工測試帶電壓的電線和排除開路電路故障。

一直處于保護狀態
雖然 T6 電氣測試儀在電氣測量安全性方面有所改進，但是工人仍應穿戴合適的個人防護裝備 (PPE)。這意味著電工仍應穿戴電弧防護服和手套、護目鏡、聽力保護裝置及皮鞋等防護設備。在低壓區域，可以穿戴最少的個人防護設備（包括手套和護目鏡）進行測量。但是，無需測試導線的測量并非意味著您可以不穿戴必需的個人防護設備。
美國國家消防協會 (NFPA) 標準 70E 定義的個人防護設備類別完整列表見表 130.7( C)(16)。更大的電氣危險要求可防御電弧事故的更高電弧等級的個人防護設備。
