日本日置 PW3360-31 鉗形功率計(帶諧波測量功能)
日本日置 PW3360 鉗形功率計操作簡單的小型鉗形功率計！節能活動從把握現狀開始。

適用于單相~三相4線，最大對應380V供電線
最大測試電壓780V，顯示范圍高達1000V
單相2線的話可以3電路同時測量(同一電源系統時)
最小可測50.000mA量程，也可測量泄漏電流(需要選件中的傳感器)
使用SD卡可長時間保存
設置導航功能有助于準確接線(接線狀態實時顯示畫面中)

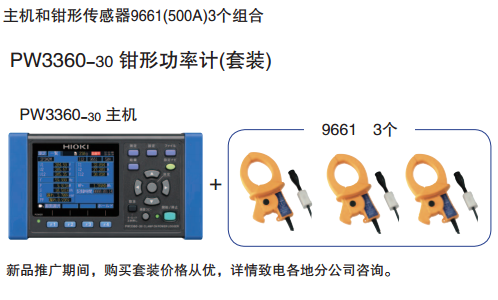

注意：PW3360-30主機無法單獨測量。請根據不同的測量要求另外購買選件中的鉗形傳感器。如要采集數據則需要購買SD卡。

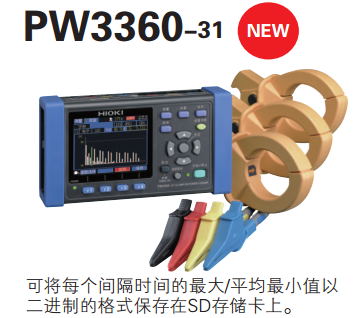

PW3360-31 鉗形功率計帶諧波測量功能,帶諧波功能的型號

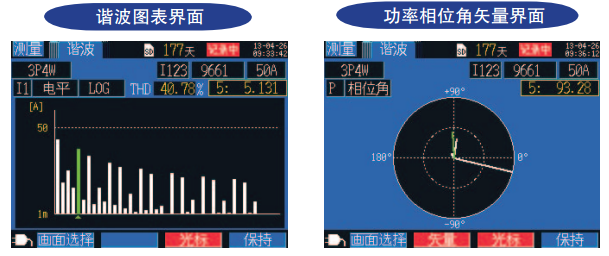

PW3360-31 鉗形功率計50Hz/60Hz電源線路的電壓或電流所包含的諧波成分，能夠分析從基波到最多40次。
·顯示各次諧波的有效值，含有率，相位角(數值列表，圖表顯示)
·顯示功率相位角的矢量

日本日置 PW3360-31 鉗形功率計技術參數

測量線路 (可測電路數)	50/60 Hz，單相2線(1電路/2電路/3電路)， 單相3線 (1電路)， 三相3線/三相4線 (1電路)，僅電流
測量項目	電壓/電流有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值) 有功/無功/視在功率，功率因數(延遲、超前)或移位功率因數(延遲、超前) 有功(消耗、產生)/無功電能(延遲、超前)，有功(消耗、產生)/無功功率累積電量(延遲、超前)，有功(消耗、產生)/無功功率單位時間電量(延遲、超前)，功率因數累積電量 脈沖輸入 [僅限PW3360-31]諧波(諧波電壓·電流·電平/含有率/相位角/總諧波畸變THD-F或THD-R)，最大40次
電壓量程	AC 600V
電流量程	AC 500.00mA~5.0000kA(根據所用傳感器，測量范圍有所不同)， AC 50.000mA~5.0000A(僅泄漏電流)
功率量程	300.00 W~9.0000 MW(根據電壓/電路量程和測量線路的組合而定)
基本精度	電壓：±0.3% rdg. ±0.1% f.s 電流：±0.3% rdg. ±0.1% f.s+電流傳感器精度 功率：±0.3% rdg. ±0.1% f.s+電流傳感器精度(功率因數=1)
顯示更新率	約0.5s(使用SD卡和內存時，LAN和USB通訊時除外)
數據記錄	實時保存至SD卡/內存中
保存間隔時間	1～30秒, 1～60分, 14檔切換
保存項目	測量值保存：僅限平均值、平均·最大·最小值 [僅限PW3360-31]諧波數據保存：二進制格式(僅限平均值、平均·最大·最小值) 畫面復制：BMP格式(最短以5分鐘的時間間隔進行保存) 波形保存：二進制格式(最短以1分鐘的時間間隔進行保存)
接口	SD卡 LAN 100BASE-TX：HTTP服務器功能，使用通訊軟件來設置和下載數據 USB2.0：和PC連接時將SD卡和內存識別為移動存儲設備，通過通訊軟件進行設置并下載數據 脈沖輸出：測量累積電能時，輸出和有功電能成比例的脈沖信號，開路集電極絕緣輸出
功能	接線確認，設置導航，畫面復制，時鐘，顯示保持等
電源	AC適配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC適配器) 電池組9459：DC 7.2V, 3VA，連接AC適配器充電時間6小時10分鐘，連續使用時間8h(背光燈OFF時)
體積及重量	180 W × 100 H × 50 D mm, 550 g(不含電池套裝PW9002) 180 W × 100 H × 67.2 D mm, 830 g (裝有電池套裝PW9002時)
附件	電壓線L9438-53×1(黑、紅、黃、藍)，AC適配器Z1006×1，USB連接線(0.9m)×1，使用說明書×1，測量指南×1，彩色螺線管(紅黃藍各2個，用于區別鉗形傳感器的顏色)×1組，螺線管×5(用于捆扎鉗形傳感器線)

日本日置 PW3360 鉗形功率計應用
通過圖形顯示、接線步驟簡單易懂！鉗形功率的操作向?qū)?/strong>
如果使用設置向?qū)?，則可以在畫面中介紹接線到測量的步驟。行管使用鉗形功率計的用戶也能簡單進行三相功率測量的設置和布線工作。若出現接線錯誤，能通過接線檢查功能進行通知。無需擔心連接錯誤，從而能防止其導致的測量錯誤。

用圖表顯示鉗形功率計的測量值，測量結果一目了然
可以將測量值轉換為便于管理的圖表并顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖標顯示中使用光標確認最大/最小/平均值。

能夠擴大測量范圍的功率采集儀|使用PW3365-30進行泄漏電流測量
鉗形傳感器和另售選件中的鉗形泄漏電流傳感器相連接，可以同時進行功率+1ch泄漏電流測量。而且，通過連接3個鉗形泄漏電流傳感器，能夠同時記錄3ch的泄漏電流。

可以設置在窄柜中的便攜式功率采集儀
節能活動中不可或缺的功率采集儀。適合攜帶至測量現場，并便于設置在狹窄地方的輕巧設計（550g）。
