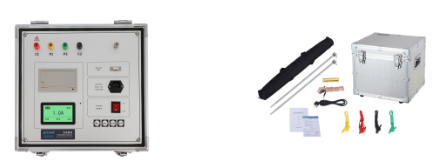

ETCR3300大型地網接地電阻測試儀

ETCR3300大型地網接地電阻測試儀采用超強的自動變頻抗干擾技術，配合400V、5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數，測量接地裝置之間的導通阻抗或電阻，測量土壤電阻率。
ETCR3300大型地網接地電阻測試儀根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。

ETCR3300大型地網接地電阻測試儀性能特點

1、 大型液晶顯示更清晰，操作非常方便。
2、 存儲采用鍵盤漢字輸入，方便查詢。
3、 用外電源模式可以擴展到大電流測量。
4、 采用自動雙邊拼先進變頻技術，用45Hz

ETCR3300大型地網接地電阻測試儀技術參數

功    能	測量接地裝置接地阻抗或電阻，測量接地裝置之間的導通阻抗或電阻，測量土壤電阻率
阻抗測量范圍	0Ω～200Ω
分 辨 率	0.001Ω
測量誤差	±（讀數×2％+0.005Ω）
抗工頻50Hz	10V
電壓干擾能力
測試電流波形	正弦波
測試電流頻率	自動45Hz/55Hz 雙頻，多組變頻供選擇使用
較大輸出電流	5A
較大輸出電壓	400V
測量線要求	電流線銅芯截面積≥2.0mm2；電壓線銅芯截面積≥1.5mm2
供電電源	AC220V±10％，50Hz
外形尺寸	440×350×210
儀器重量	10kg
數據存儲	100組
計算機接口	RS232
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐    壓	AC 3700V/rms(電路與外殼之間)
