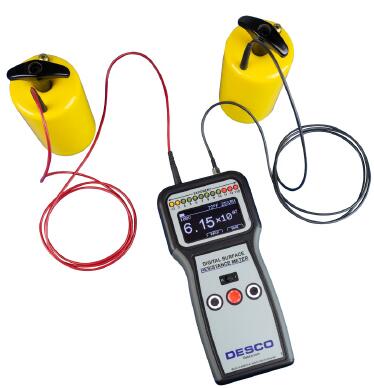

美國 DESCO 19290 重錘式電阻測試儀
美國 DESCO 19290 重錘式電阻測試儀自動選擇測試電壓，固定/快速測試時間，測試環境溫濕度，OLED 屏幕數顯+LED 燈指示，100 組數據儲存

美國 DESCO 19290 重錘式電阻測試儀特點
19290 可以用于以下 ESD 測試并符合相關規范：
靜電電阻符合性檢測（ESD TR53 規范手冊）
防靜電工作臺面檢測（ESD S4.1 標準）
防靜電地板檢測（ANSI/ESD S7.1 標準）
防靜電鞋具檢測（ESD S9.2 標準）
防靜電工作服檢測（ESD STM 2.1 標準）
防靜電工作椅檢測（ESD STM 12.1 標準）
防靜電鞋+防靜電地板+人體系統電阻檢測（ESD STM 97.1 標準）
美國 DESCO 19290 重錘式電阻測試儀技術參數

測試量程	103? ~ 1012?
測試電壓	10/100V+/-5%（自動,小于106采用10V,大于等于106采用100V）
測試精度	+/-10%
測試時間	15 秒/快速（可選
讀數單位	歐姆（?）
環境溫度	測試精度+/-10%
相對濕度	測試精度+/-10 字
數據儲存	100組（保存在儀器內存中，不能導出）
屏幕規格	2.7英寸OLED顯示屏，128 x 64像素
電池	4節AA 堿性電池，使用壽命1500次測試
儀器規格	100mm(寬) x 210mm(高) x 32mm(深)，0.4 公斤重
重錘電極	5磅+/-2盎司
連接線	1.5 米長

美國 DESCO 19290 重錘式電阻測試儀標配以下物品

名稱	數量	訂購貨號
測試表	1個	貨號 19291
點到點重錘電極	2個	貨號 50003
測試連接線	2條（紅色/黑色）	貨號 19294
距離標線	2個（10英寸/36英寸）	貨號 19293
標簽紙	25張	貨號 19296
AA電池	4節	貨號 N/A
接地夾	1個	貨號 09750
接地插頭	1個（美式插頭）	貨號 09838
手提箱	1個	貨號 19292
選配件
同心圓重錘電極	1個（測試表面電阻及表面電阻率）	貨號 50005
平行電極	1 個（測試表面電阻率）	貨號 19297
兩點測試電極	1個（測試小型物體電阻）	貨號 844
鉗型電極	1對（測試不規則物體電阻）	貨號 832
金屬握柄	1個	貨號 19295

美國 DESCO 19290 重錘式電阻測試儀測試操作
基本注意事項
確保被測材料本身不帶電
重錘電極放置點距離材料邊緣 2 英寸以上
重錘電極放置點距離材料上的接地端子 3 英寸以上
測試臺面點到點電阻時，2 個重錘電極相距 10 英寸以上（可采用配套的 10 英寸距離標線）
測試地面點到點電阻時，2 個重錘電極相距 36 英寸以上（可采用配套的 36 英寸距離標線）
重錘電極的放置點通常取以下位置可以更好地評估材料是否合格
  最常用位置
  磨損嚴重的位置
  中心位置
  距離接地點較遠的位置
如果被測材料是有接縫的，例如塊狀地板，衣服等，2 個重錘應分別放置在不同的拼接區塊
在實驗室測試材料時，可以預清潔處理。對于現場鋪設完畢并投入運行的材料，測試前不要清潔，只
有測試不合格時，才清潔后再次測試。

美國 DESCO 19290 重錘式電阻測試儀維護及校準

一旦電池符號顯示空，及時更換電池。長期不使用儀器，取出電池存放
油污或濕氣可能會導致儀器頂側插孔短路，定期用異丙醇清潔
定期用異丙醇清潔重錘電極，測量前確保電極的橡膠墊已經晾干
儀器保修期 1 年，不包括連接線、重錘電極和其他配件
不得拆開儀器外殼，一旦拆開外殼，失去保修權力
妥善保護儀器上的產品序列號標簽，遺失標簽或序列號磨損不清，失去保修權力
人為或錯誤操作所造成的損壞不在保修范圍
美國 DESCO 19290 重錘式電阻測試儀儀器校準
校準環境要求：溫度 23.9+/-1.7℃，相對濕度 40%~60%
儀器需要裸露在校準環境 1 小時以上
確保儀器電池有充足的電量
用異丙醇清潔儀器連接線插孔，清潔后手指不要觸碰插孔
把原配的連接線插入儀器
連接線另一端連接單個標準電阻或電阻盒
用于校準的標準電阻在 1010 歐姆及以內精度達到+/-2%，1010 歐姆以上精度達到+/-5%
儀器讀數在標準電阻的+/-10%范圍內合格
