TCP0020、TCP2020和TCP202A是簡便易用的高性能AC/DC電流探頭家族，設計用于各種示波器。TCP0020 設計采用TekVPITM 探頭接口直接連接示波器，TCP202A 設計采用TekProbeTM 探頭接口直接連接示波器。TCP2020 設計用于帶
有BNC 輸入及>100 kΩ 輸入端接的任何儀器。這些AC/DC電流探頭提供了足夠的性能，可以支持50 MHz測量系統帶寬。TCP0020 和TCP2020 提供了最大20 ARMS 的量程，TCP202A 提供了最大15 A DC + 峰值A(chǔ)C 的量程。這些探頭還提供了最低10 m 的完美的電流精度，這對滿足當前極具挑戰性的電流測量需求至關重要。
泰克Tektronix TCP2020 AC/DC 電流探頭主要特點和優點
簡便易用，準確進行AC/DC 電流測量
DC - >50 MHz 帶寬
鉗口直徑5 mm (0.2 英寸)
準確測量最低每格10 m 的電流
精度高，DC 增益誤差一般小于1%
分芯結構，簡便地連接電路
低噪聲和DC 漂移

泰克Tektronix TCP2020 AC/DC 電流探頭應用
電源，半導體器件，逆電器/ 轉換器，電子鎮流裝置，工用/ 消費電子，移動通信，馬達驅動器，交通運輸系統

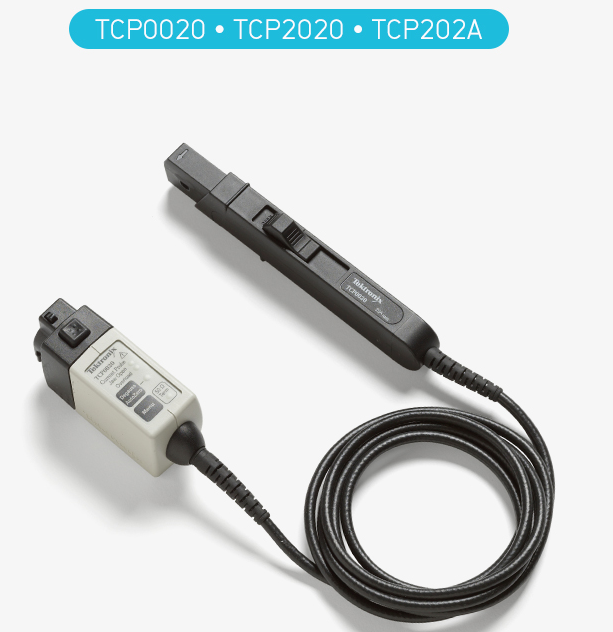

AC/DC 電流探頭TCP0020 TCP2020 TCP202A

TCP0020
- 20 ARMS 最大電流功能
- 100 A 峰值脈沖電流功能
- TekVPITM 探頭接口，直接連接示波器
- 在示波器顯示屏上自動確定顯示單位和讀數
- 單鍵消磁和自動清零控制，簡便易用
- 簡便進入示波器顯示的探頭菜單，提供探頭設置控制和工作狀態信息
- 通過TekVPI 示波器實現遠程控制功能

TCP2020
- 20 ARMS 最大電流功能
- 100 A 峰值脈沖電流功能
- 10 mA/mV 靈敏度
- BNC 輸出連接大多數示波器和其它測量設備(要求>100 kΩ 端接)
- 消磁按鈕和拇指輪，調節DC 偏置
- 通過AC 適配器供電

TCP202A
- 15 A DC + 峰值A(chǔ)C 最大電流功能
- 50 A 峰值脈沖電流功能
- TekProbeTM 接口，直接連接示波器
- 在示波器顯示屏上自動確定顯示單位和讀數
- 消磁按鈕和拇指輪，調節DC 偏置
經過安全認證

電源要求
TCP0020使用TekVPITM探頭接口通過示波器直接供電。
TCP2020 通過AC 適配器供電。(請在訂貨時指明電源插頭)
TCP202A使用TekProbeTM探頭接口通過示波器直接供電，或使用TPA-BNC 適配器時通過TekVPITM 探頭接口供電。
標配保修一年部件和人工。

泰克Tektronix AC/DC 電流探頭訂貨信息
TCP0020 AC/DC 電流探頭。
包括：說明書(英語), 探頭地線－長6 英寸(196-3120-xx), 尼龍攜帶箱 (016-1952-xx)。

TCP2020 AC/DC 電流探頭。
包括：說明書(英語), 探頭地線－長6 英寸(196-3120-xx), 尼龍攜帶箱 (016-1952-xx), AC 適配器(在訂貨時請指明電源插頭選項)。

TCP202A AC/DC 電流探頭。
包括：說明書(英語), 探頭地線- 長6 英寸(196-3120-xx), 尼龍攜帶箱 (016-1952-xx)。
