固緯Gwinstek LCR-8101G高精度LCR測試儀

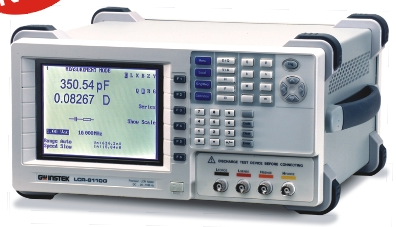

LCR-8101G高精度LCR測試儀，20Hz ~ 1MHz，提供高達1MHz寬廣的測量頻率范圍以及0.1%的基本精確度。另外，還包括DC電阻測量以及電壓/電流監測功能，并搭配5.6”LCD可以同時顯示所有測試參數及結果。多步驟測試功能可以針對同一待測體一次執行不同參數的測量，快速分析待測體的特性；并且每組編程包括30個測試步驟，每個步驟均可以設置測試參數和限制，執行Pass/Fail判定。圖表模式功能，LCR-8101G將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律，并以曲線圖的形式顯示結果。標準配備的GPIB和RS-232C接口，可以用于設備遠端控制和讀取測試結果。LCR-8101G系列豐富的特點讓您的測試任務變得更加簡單而實用。
固緯Gwinstek LCR-8101G高精度LCR測試儀
| 測試頻率 | |
| 20Hz ~ 1MHz, 5 位數, ±0.005% | |
| 輸入阻抗 | |
| 100Ω | |
| 基本準確度 | |
| ±0.1% (R, Z, X, G, Y, B, L, C) | |
| 測試速度 | |
| 交流 (＞ 2kHz) | 直流 |
| 最大(MAX): 75mS | 最大(MAX): 30mS |
| 快速(FAST): 150mS | 快速(FAST): 60mS |
| 中速(MEDIUM): 450mS | 中速(MEDIUM): 120mS |
| 慢速(SLOW): 600mS | 慢速(SLOW): 900mS |
| 測試信號電平 | |
| 10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV | |
| 短路電流 | |
| 最大20mA | |
| 測量范圍 | |
| R, Z, X | 0.1mΩ ~ 100MΩ |
| G, Y, B | 10nS ~ 1000S |
| L | 0.1nH ~ 100kH |
| C | 0.01pF ~ 1F |
| D | 0.00001 ~ 9.9999 |
| Q | 0.1 ~ 9999.9 |
| θ | -180° ~ +180° |
| Rdc | 0.1mΩ ~ 100MΩ |
| 測量參數 | |
|
阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C), 交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D), 導納 (Y), 電導 (G), 電抗 (X), 電納 (B), 直流電阻 (Rdc) |
|
| 串聯 / 并聯等效電路 | |
| C + R, C + D, C + Q, L + R, L + Q, L + D | |
| 串聯等效電路 | |
| X + R, X + D, X + Q | |
| 并聯等效電路 | |
| C + G, B + G, B + D, B + Q, B + R, L + G | |
| 向量測量組合 | |
| Z + Phase Angle, Y + Phase Angle | |
| LCD顯示屏 | |
| 320 x 240 點陣顯示 | |
| 接口 | |
| RS-232, GPIB | |
| 電源 | |
| AC 115V ±10% / 230V ±10% (可選), 50/60Hz | |
| 尺寸&重量 | |
| 330(寬) x 170(高) x 340(深)mm, 約5公斤 | |
固緯Gwinstek LCR-8101G高精度LCR測試儀標準附件
使用手冊 x1, 電源線 x1, 測試治具LCR-12 x1
選購附件
LCR-05 引腳型元件測試治具 頻率：DC-1MHz最大電壓：35V
LCR-06A 四線式測試治具 頻率：DC-1MHz最大電壓：35V
LCR-07 兩線式測試治具 頻率：DC-1MHz最大電壓：35V
LCR-08 SMD / Chip 元件(手持式)測試治具 頻率：DC-1MHz最大電壓：35V
LCR-09 SMD / Chip 元件(固定式)測試治具 頻率：DC-10MHz 最大電壓：35V 應用封裝尺寸：英制inch（0603--1812）
LCR-12 Kelvin clip測試線（4線）+接地夾 頻率：DC-10MHz最大電壓：35V
LCR-13 SMD / Chip 元件(固定式)測試治具 頻率：DC-10MHz 最大電壓：35V 應用封裝尺寸：英制inch（0201--0805）
GTL-232 RS-232C連接線, 9-pin母座對9-pin,Null Modem
GRA-404 面板機架 (19", 4U)
GTC-001 儀器臺車
GTC-002 儀器臺車
