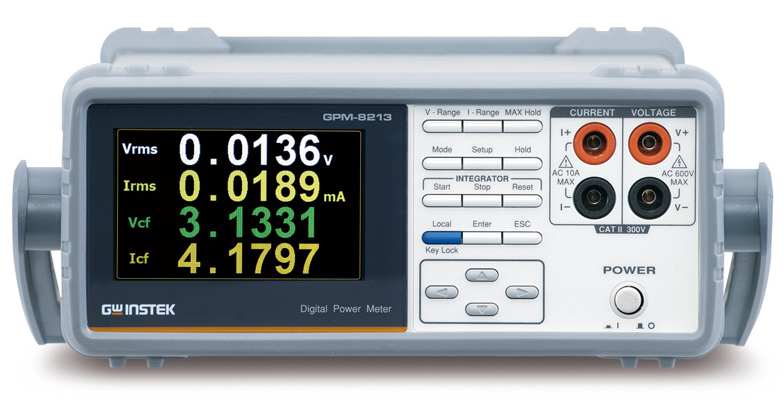

固緯Gwinstek GPM-8213 交流電源功率計

固緯電子 – GPM-8213，專為單相(1P/2W)交流電源功率測量設計的數字功率計。該產品采用4” TFT LCD顯示屏、5位數測量顯示、提供19種功率測量上相關參數、積分測量功能，并具有高精準的電壓/電流/功率測量能力、前/后面板輸入端子、豐富的通訊接口…等，來協助用戶達成清晰、便捷、準確的功率測量。
固緯電子 GPM-8213 交流電源功率計提供多達19種功率測量上的相關參數，包括電壓(Vrms/ V+pk / V-pk)、電流(Irms/ I+pk / I-pk)、頻率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、視在功率(VA)、無效功率(VAR)、功率因子(PF)、相位角(DEG)外，還可以量測總諧波失真率(THDV/ THDI)，以及高精準的電壓/電流/功率測量能力(±0.1%讀值±0.1%檔位)；并且妥善的利用了TFT LCD顯示屏的優勢，除可使用簡單模式呈現與傳統功率計相同的四個測量參數外，甚至還具有最多可顯示8種測量參數(2個主要測量+6個監控測量)的模式，不只滿足了制程測試上精準度及清晰易讀的需要、同時也能符合研發設計和質量驗證上多樣性的測量應用需求。
針于待測產品需符合IEC 62301/EN 50564待機功率消耗測量時的設備需求，GPM-8213也提供絕佳的測量支持，包括測試帶寬可達DC~6kHz、可支持最小電流檔位至5mA(分辨率可達0.1uA)、可滿足1uW的功率測量分辨率、波峰因素可達3 (半量程可達6)，同時可測量總諧波失真率(至少13階的電源諧波)。對于一般功率測量時的大電壓/大電流測量應用，也提供PT / CT rate功能可搭配外部比壓器(Potential Transformer)或比流器(Current Transformer)以符合測量需求。
另外，在資料擷取和儲存方面，除了可以透過標準配備的RS-232C/ USB接口(虛擬COM)/ LAN來編寫程序讀取外，同時還提供可選購的GPIB接口(需于出廠前加裝)，以符合多數使用自動測量系統者的習慣。

固緯電子 GPM-8213 交流電源功率計主要特點：
?4” TFT LCD顯示屏
?兩種數值顯示模式
標準畫面 : 顯示2個主測項+6個小測項
簡易畫面 : 顯示4個主測項的測試值
?符合IEC 62301功率測量時之需求
電壓/電流測試帶寬可達DC~6kHz
瓦特分辨率最高可達1uW
最小電流文件位5mA, 分辨率可達0.1uA
電流/電壓可測至CF為3的畸形波, 半量程CF可達6
W-h功率時間/A-h電流時間 積分功能
具總諧波失真測量
?具前面板測試端子
?標準接口: RS-232C, USB device, LAN
?選購界面: GPIB (須于出廠前安裝)
?選購配件: GPM-001

規格一般

注意	本規格適用于GPM-8213至少熱機30分鐘    下列為GPM-8213符合規格之基本操作規范: ·     1年校正期 ·     所有規格均為慢速模式下操作 ·     準確度: ± (讀值% + 檔位%) ·     電源線之接地端子須確實連接到大地 ·     輸入電壓/電流須為正弦波 ·     功率因素為1 ·     波形因素為3 ·     Common mode電壓為0
規格狀態	溫度: 23?C±5?C 濕度: <80%RH(無冷凝)
操作狀態	溫度 0°C ~ 40°C, ·     30 ~ 40°C, 相對濕度 < 70%RH(無冷凝) ·     >40°C, 相對濕度 < 50%RH(無冷凝)
儲存狀態	溫度?40°C ~ 70°C 濕度 < 90%RH(無冷凝)
使用電源	AC 100-240V, 50–60Hz ; 消耗功率25VA(最大)
尺寸及重量	270(寬) x 110(高) x 350(深) mm, 約2.9公斤

 輸入

項目			規格
輸入電壓			600 Vrms
輸入電流			20 Arms
輸入阻抗(50/60 Hz)	電壓		2.4MΩ
	電流	5mA - 200mA	500mΩ
		0.5A - 20A	5mΩ
最大顯示電壓			700 Vrms
最大顯示電流			25 Arms
最大允許絕緣電壓			300 V
低頻濾波器	截止頻率		500 Hz

 顯示

同步頻率	45Hz ~ 6kHz
平均次數	1, 2, 4, 8, 16, 32, 64
顯示項目(標準模式)	8個項目(同時)
顯示項目(簡易模式)	4個項目(同時)
顯示位數	5
電壓轉換器 (PT ratio)	1 ~ 9999.999
電流轉換器 (CT ratio)	1 ~ 9999.999
量測項目	電壓、電流、有效功率、視在功率、無效功率、功率因素、相位角、頻率、積分電流、積分功率、正積分功率、負積分功率、積分時間、電壓波形因素、電流波形因素、峰值電壓、峰值電流、總諧波失真
量測顯示符號	Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI

 電壓量測

量測檔位		CF=3 :	15V, 30V, 60V, 150V, 300V, 600V
		CF=6 :	7.5V, 15V, 30V, 75V, 150V, 300V
波形因素		3, 6
準確度	有效范圍	檔位的1 % ~ 105 %
	DC	±(0.2 % 讀值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 讀值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 讀值 + 0.2 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	濾波器開啟	增加誤差 0.3 %讀值@ 45Hz to 66Hz
溫度影響	5-18?C / 28-40?C	增加 ±0.03%讀值 /?C
殘留噪聲		0.5 % 檔位

 電流量測

量測檔位		CF=3 :	5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
		CF=6 :	2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
波形因素		3, 6
準確度	有效范圍	檔位的1 % ~ 105 %
	DC	±(0.2 % 讀值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 讀值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 讀值 + 0.2 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	濾波器開啟	增加誤差0.3 % 讀值@ 45Hz to 66Hz
溫度影響	5-18?C / 28-40?C	增加 ±0.03% 讀值 /?C
殘留噪聲		0.5 % 檔位

 功率量測

準確度	有效范圍	檔位的1 % ~ 110 %
	DC	±(0.2 % 讀值 + 0.2 % 檔位)
	45 Hz ≤f ≤ 66 Hz	±(0.1 % 讀值 + 0.1 % 檔位)
	66 Hz < f ≤ 1kHz	±(0.1 % 讀值 + 0.3 % 檔位)
	1 kHz < f ≤ 6kHz	± 3 % 檔位
	濾波器開起	增加誤差 0.3 % 讀值@ 45Hz to 66Hz
溫度影響	5-18?C / 28-40?C	增加 ±0.03% 讀值 /?C

頻率測量

量測范圍	濾波器開啟	30.000Hz to 499.99Hz
	濾波器關閉	30.000Hz to 9.9999kHz
量測項目		電壓、電流
有效輸入范圍		輸入電壓文件位的10% ~ 105%
準確度		±(0.06 % 讀值)

積分測量

積分器	準確度	±(電壓或電流準確度 + 0.1 % 讀值)
定時器	范圍	0 時 0 分 ~ 9999 時 59 分

標準附件
安全指南 x 1
電源線 x 1
測試線 GTL-209 x 1
光盤 x 1 (含完整使用手冊及USB驅動)

選購配備
選購01 GPIB卡
注: 選購配備GBIP須于出貨前工廠內安裝

選購附件
GPM-001 測試治具盒 (含連接線)
GTL-232 RS-232C線, 9-pin Female to 9-pin, null modem for computer, 約2000mm
GTL-246 USB線, A-B type, 約1200mm
GTL-248 GPIB線, 約2000mm
GTL-251 GPIB-USB-HS+ (high speed)
