德圖testo 552 數字式真空表在空調及制冷系統實用抽真空指南

“抽真空是制冷設備生產或維修過程中，充注制冷劑前的一個必不可少的重要工序。即用真空泵與制冷系統管路相連接,將系統管路中的不凝性氣體和水分等排除的過程。”

上一期我們為您講解了空調及制冷系統實用抽真空中“保壓測試”、“真空泵檢測”等相關注意事項，今天德圖應用工程師將繼續這一話題為我們解疑支招。

上期文章地址：空調及制冷系統實用抽真空指南（上）

關于氣體壓載平衡的注意事項
德圖應用工程師表示，水分只能以蒸汽形式從系統中去除。 如果從制冷系統中排出的氣體中含有水分，那么當水分進入真空泵時，它就是蒸氣形式，它與系統中的空氣處于平衡狀態。 這種平衡狀態即稱為“壓載平衡“。

壓載平衡器處于打開狀態時，會在排氣過程中向泵內引入新鮮空氣，以保持水分平衡。 如果平衡器關閉，排放沖程中產生的壓力會冷凝水蒸氣并將水分降落到油中。 在潮濕系統的初始下拉期間，打開平衡器將有助于防止泵內的冷凝。（保持開放狀態直到壓力下降至2000Pa-1333Pa）

水分會破壞真空泵潤滑油，當潤滑油變得潮濕時，水分蒸發壓力增加，導致無法抽到高真空狀態。發生這種情況時，需要更換潤滑油以保證真空泵繼續良好運轉。
一個處于開啟狀態的平衡器可以阻礙泵達到其極限真空水平，并且應該在真空壓力達到2,000Pa-1,333Pa后關閉。 所使用的平衡器僅在初步抽真空期間和系統中有濕氣時才需要使用。
如果在系統組裝過程中進行清洗，并且在抽真空之前用氮氣清洗系統，則根本不需要使用壓載平衡器。 壓載平衡器只能有效去除少量的水分，所以如果你想快速完成工作，一個非常潮濕的系統將需要經常更換潤滑油。

抽真空
如果可以的話，盡量在系統的高端和低端同時連接大直徑抽真空軟管到球閥工具背面（不要使用球閥工具的側面端口進行抽空），以便可以同時從高低壓端抽真空。 盡管一開始使用大直徑軟管的效果可能不直觀，但在抽真空開始后真空值下降迅速變得明顯。大部分行業使用的是典型的1/4‘’軟管。較大的軟管可減少摩擦，從而提高抽出速度。使用黃銅三通或真空閥組將軟管直接連接到真空泵。不要使用未配備O形橡膠密封圈的軟管，因為密封不嚴的軟管會造成真空泄漏。將高質量真空計直接安裝到吸氣管上的閥門上。 這樣可以保證抽真空裝置在檢驗抽真空效果時（軟管和接頭）與系統完全隔離。

第一次穩壓測試
當系統和真空泵連接無誤后，即可開啟真空泵開始抽真空。直至真空壓力下降到133Pa的水平（如果使用大直徑軟管和球閥工具，對于制冷量高達5噸的典型家用系統來說，熱交換器的抽空時間不到15分鐘）。 使用球閥工具斷開真空泵與系統的連接，并觀察真空度的變化情況（一般觀察5分鐘），若壓力升高表明系統中仍然存在水汽或小的系統泄漏。

第二次穩壓測試
若真空壓力回升明顯，打開球閥并啟動真空泵再次抽真空到66Pa以下，并重復第一次穩壓過程，并觀察壓力回升速率跟第一次的差異。若系統不存在泄漏，則壓力回升速率要顯著小于第一次的情況。

辨別系統泄漏&存在水汽
若壓力回升速率并未下降，則有兩種可能：1.系統仍存在水汽（可能困在潤滑油中）；2.系統存在微小的泄漏，而此泄漏在保壓過程中并未察覺（某些泄漏在真空狀態下要比在高壓狀態下明顯）。

使用精密穩定的真空計，如本頁顯示的德圖數字真空計testo 552，得益于儀器的高靈敏度，可以比壓力表更快地指示泄漏。如果發現真空下有泄漏，則需通入高壓干燥氮氣，在系統處于壓力狀態下重新查漏。（注意：不要在真空狀態下通入環境空氣！）如果系統有泄漏，真空計將繼續升高，直到達到大氣壓力。
然而，如果系統真空密閉但仍含有水分，系統壓力會回升至2,666Pa~3,333Pa（22℃~27℃時）在這一點上，真空讀數將穩定。（注意：一個系統如果穩定在466Pa~600Pa時，系統中存在的水分可能變成冰，如果發生這種情況，需要通以外部熱源以融冰，從而將水汽排出系統。）
同樣地，如果是因水汽導致的壓力回升，也需要通入高壓氮氣以帶走系統中的水分，這樣系統就會變得干燥，而且更高程度的真空也會迅速實現。如果在此過程中未取得顯著進展，則重復氮氣吹掃以除去可能存在的液體水分。

抽真空合格判斷
第二次穩壓測試后，讓真空泵運行，直到系統真空度低于26Pa（使用6.6Pa~13.3Pa的真空泵泵可輕松實現。）。將真空設備與球閥工具隔離，并靜置靜置15~30分鐘。 如果回升不超過6.6Pa，則抽真空合格。如果壓力回升超過6.6Pa，則需再次打開球閥工具，并繼續抽真空。
由于傳統的指針機械壓力表由于易受損、誤差大、檢測結果難以確定等因素，數字式真空計逐步開始取代傳統機械冷媒表。

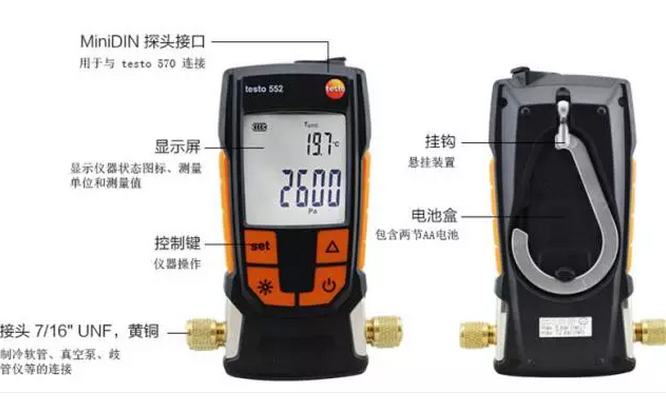

德圖testo 552 數字式真空表，適用于制冷及熱泵系統的真空度檢測。除此之外，用戶還能精確判斷系統的除濕程度及雜質的去除程度 ,例如：油，雜質氣體等。

testo 552 采用免維護的新型絕壓傳感器。精度高達±2.6Pa (10 mircon)，防撞擊機殼，堅固耐用。

機身緊湊輕巧，藍牙和智能App操作，100小時連續使用 ，輕松應對完整抽真空過程！顯示環境溫度和水蒸發溫度，蒸發情況一目了然！

產品建議

最后我們為您推薦使用來自德圖的電子冷媒表和真空計，因其具備以下的顯著優勢：
　　• 電子冷媒表0.5%壓力測量精度，數字式精準數據顯示。
　　• 帶溫度補償的保壓測試，精確指示壓力泄漏。
　　• 真空計精度高達±2.6Pa，清晰辨別真空度回升和最終真空狀態。
　　• 同時顯示溫度參數，輕松判斷水分、雜質去除情況。
