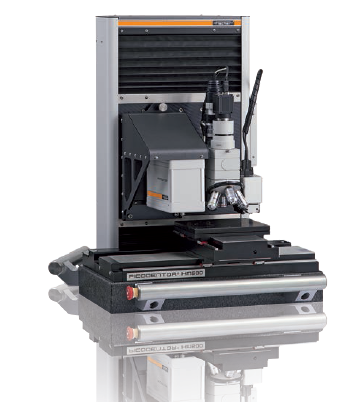

Picodentor HM500納米級涂層硬度測試儀

德國菲希爾Picodentor HM500是一款納米級的儀器化壓痕測試儀器，如測量厚度小于1μm各類覆蓋層。包括一體化大理石基座以外，該測量系統的標準配置還包括可編程的高精度XY測量平臺，配有三種物鏡可自動對焦和檢測的顯微鏡，以及主動減震臺。

PICODENTOR HM500十分適合復雜的測量應用，如拋光后的薄切片截面或半導體行業中的鍵合絲的彈性和塑性性能的測定。
另外，對于一些特殊需求的樣品表面特征描述，該測量系統還可以增配原子力顯微鏡(AFM), 在納米尺度下觀察材料表面微小的變化。

Picodentor HM500用于接插件硬度測試
接插件的一些重要性能，如耐磨性和粘結性，可以通過儀器化壓痕法測定。接觸面會選擇性的覆有各種鍍金層（根據其合金成分不同，其馬氏硬度分布范圍在1200-6000 N/mm2) ，且為了控制成本，其厚度小于1μm。在測量方面有很多挑戰：極薄的鍍層要求壓頭與樣品的零位接觸過程極其精確，這事精準測量的前提，同時由于接插件的尺寸限制對測量點定位要求極高。

即使這樣苛刻的測量應用，也可以通PICODENTOR HM500的高測量精度測量方案得以解決。在0.2μm的鍍金層上反復測量其馬氏硬度，可以獲得小于5%
的測量偏差。

Picodentor HM500用于樹脂鏡片硬度測試
樹脂眼鏡片表面通常會有幾層不同厚度的覆蓋層來增強其表面的防刮、防水和抗反射性能，覆蓋層厚度范圍通常在納米級別。要測量這種極薄涂層的機械性能，則要求測量系統在皮米級的位移測量方面和微牛級載荷控制放控制方面具備極高的精度。

Picodentor HM500納米級涂層硬度測試儀特點
無需復雜樣品制備的快速測量，十分適用于研發、質量控制、來料檢驗和過程控等領域。

Picodentor HM500僅需60秒即可將樣品移至測量點并完成零位檢測擁有極高精度的XY測量平臺，可以對極小的尺寸的測量點進行精準定位測量，同樣也可以進行自動化測量

用戶友好的Z軸馬達驅動控制
用于精確定位的三種放大倍率的顯微鏡且可以自動識別和對焦
大理石框架結構保證幾何穩定性，減少熱漂移和震動影響
主動減震臺進一步減小環境震動的影響
支持搖桿及鼠標定位，配合直觀的WIN-HCU® 測量軟件設定測量參數，易操作

Picodentor HM500納米級涂層硬度測試儀典型應用
硬質合金涂層和超薄DLC涂層防污層(如溶膠凝膠層)
電腦硬盤或CD的表面膜層 超薄的涂料層或油漆層
離子注入表面
傳感器表面的納米涂層
植入體/醫療應用
合金中基體效應
生物材料
陶瓷材料
拋光截面的性能測定
多樣品或多測量點的自動化測量
