美國DAKOTA公司PZX-7精密型超聲波測厚儀
美國DAKOTA公司推出的新一代精密型超聲波測厚儀PZX-7和PZX-7DL，是PX-7/PX-7DL的升級產品，具有高精度，高分辨率等特點。配備了多種測量模式，可選多種直徑、高頻或低頻探頭以解決許多潛在的應用。在回波-回波模式中，可以在不去除油漆或涂層的情況下測量材料的厚度。
美國DAKOTA公司PZX-7精密型超聲波測厚儀特點
- 120MHz FPGA時序電路設計
- 100V尖脈沖發生器
- 多種測量模式：脈沖-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自動時間相關增益(TDG)，手動優先
- 單晶延遲塊探頭和接觸式探頭(5~20MHz)
- 低溫定制液晶顯示屏(-30℃)
- CDC兼容的接口，可選串行RS232或藍牙模塊
- USB TypeC數據接口
- 32M閃存內部數據存儲器，可存儲40組，每組250個數據，共10000個數據(PZX-7DL)

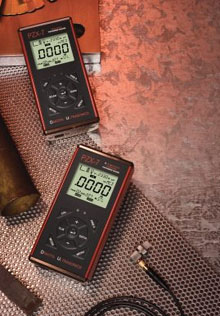

- IP65防護等級 超聲波測厚儀PZX-7/PZX-7DL
美國DAKOTA公司PZX-7精密型超聲波測厚儀技術參數
測量
脈沖-回波模式測量范圍： 1.0~914.4mm(鋼)
回波-回波模式測量范圍： 延遲塊探頭0.152~25.4mm；接觸式探頭1.0~152.4m
界面-回波模式測量范圍： 延遲塊探頭1.524~25.4m
塑料模式測量范圍： 石墨延遲塊探頭0.127~6.35mm，取決于材料、探頭頻率和直徑
單位：英制和公制
分辨率：0.01或0.001mm
聲速范圍：305~18542m/s
脈沖重復頻率：200Hz
顯示刷新頻率：10Hz
增益：自動和手動控制
時間相關增益(TDG)：在所有測量模式中實現
顯示
多功能7段4位半數字液晶顯 示器，數字高度為12.7mm
兩個3.2mm高14段顯示區和一個7段顯示區，用于顯示信 息和數值
附加的圖標表示功能和模式 背光可選擇開/關/自動，三個 度(低、中、高)選項 條形的讀數穩定性/重復性指示
特點
探頭類型： 單晶延遲塊探頭和接觸性探頭(可選接觸式探頭的直徑)
高速掃描模式： 顯示掃描期間的*小讀數，掃描頻率為100Hz
差值模式： 顯示測量值和標稱值的差值
報警模式： 上下限聲光報警
聲速測量模式：用于球化率的測量
探頭
5~20MHz單晶延遲塊探頭和接觸式探頭
LEMO 00接口，1.2米探頭線
可定制用于特殊應用的探頭
存儲
可存儲40組，每組250個數據，一共10000個數據(PZX-7DL)
其他
鍵盤： 防水防油密封按鍵膜，九個觸感反饋按鍵
電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電池低電量指示。無操作五分鐘后自動關機。Type-C供電。
重量：312g(含電池)
尺寸：131.3x63.5x31.5mm
操作溫度：-30~75℃
外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝
包裝：ABS工程塑料箱
美國DAKOTA公司PZX-7DL精密型超聲波測厚儀常用探頭

探頭型號	頻率	直徑	測量范圍	說明
PT-402-5507	15MHz	6.35mm	0.15~25.4mm	標準延遲塊探頭(標配探頭)
PT-402-6507	20MHz	6.35mm	0.15~19.05mm	延遲塊探頭
PT-4903-2875	5MHz	3.18mm	0.508~76.2mm	接觸式探頭
PT-4903-4875	10MHz	3.18mm	0.254~76.2mm	接觸式探頭
PT-4023-2855	5MHz	6.35mm	0.508~152mm	接觸式探頭
PT-4023-4855	10MHz	6.35mm	0.254~152mm	接觸式探頭

PZX-7DL配件

配件名稱	型號	說明
延遲塊	F-000-7102	標準延遲塊，直徑6.35mm，長9.5mm
延遲塊	F-000-7103	標準延遲塊，直徑6.35mm，長12.7mm
延遲塊	X-132-0000	錐形延遲塊，前端直徑1/8英寸
延遲塊	X-532-0000	錐形延遲塊，前端直徑3/16英寸
探頭線	N-104-0020	1.2米長
