泰克 Tektronix P5150 無源高壓探頭
P5150 和P5122 IsolatedChannel™ 應用
在許多應用中，能夠將測量與接地隔離，以及在通道之間隔離公共電壓，都非常重要。P5150 或P5122 與TPS2000 和THS3000系列數字存儲示波器配合使用，既能實現測量與接地之間的隔離，又能實現通道之間的完全隔離。測量高壓直流電源的波紋時推薦使用P5150 探頭。P5122 探頭不得在TPS2000 系列示波器上對直流偏置超過300 V 的信號進行交流耦合測量。
P5150
用于TPS2000 和THS3000 系列示波器
直流至500 MHz
2500 V峰值，1000 VRMS CAT II
可浮動到600 VRMS CAT II 或300 VRMS CAT III
用于波紋測量的首選探頭
50X
10 ~ 25 pF 補償范圍
UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031
泰克 Tektronix P5122 無源高壓探頭

探頭	標稱長度	衰減	帶寬	上升時間（典型值）	負載	最大輸入電壓（DC 或 RMS）	最大浮動電壓	補償范圍 (pF)	讀數
P5100A	2 m	100X	500 MHz		40 M? / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 M? / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不適用	不適用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 M? / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 M? / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 M? / 3 pF	20 kV	不適用	7 到 49	否

P5150
用于TPS2000 和THS3000 系列示波器的50X 高壓探頭。

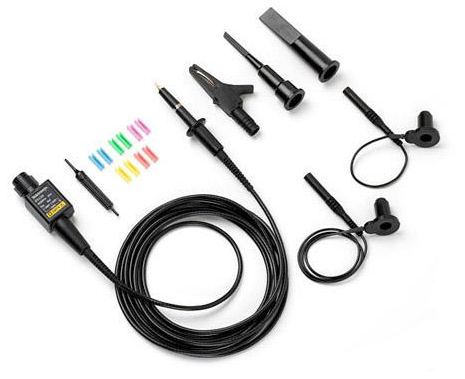

附件：大鉤式端部(013-0389-xx)、小鉤式端部(013-0388-xx)、6 英寸接地引線(196-3526-xx)、18 英寸接地引線(196-3527-xx)、常用彈簧(214-5299-xx)、鱷魚夾(344-0461-xx)、色帶(016-1886-xx)、調整工具(003-1433-xx)。
