HPG120型微機控制粗糙度輪廓一體機

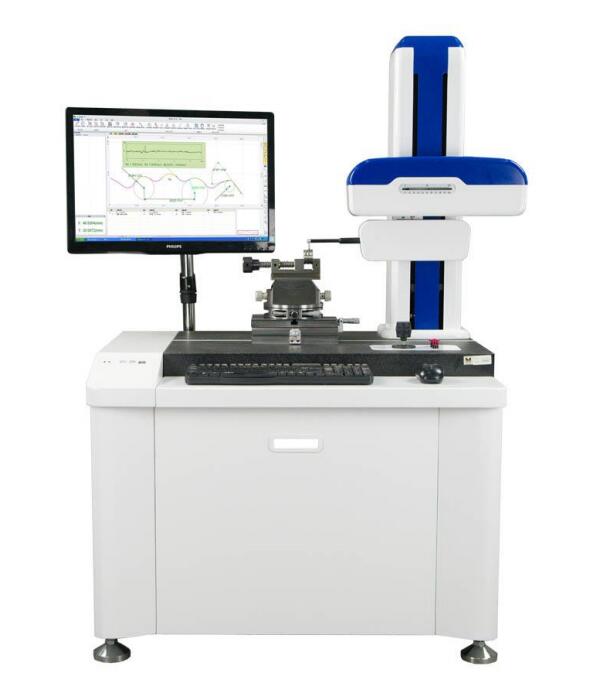

HPG120型微機控制粗糙度輪廓一體機是測量各種精密機械零件素線形狀和截面輪廓形狀的精密設備。可測量各種滾動體及滾道的素線如：凸出量、接觸角、曲面曲率半徑和基準件角度等，在機械行業中可測量各種零件的直線度、線輪廓度、平行度、傾斜度、角度。特別適用于汽車、拖拉機、摩托車活塞的外型的測量。
 該儀器工作臺采用高精度的橫向氣浮道軌和滾動垂直道軌，移動精度高、穩定性好、壽命長；測量效率高、裝卡方便、操作簡單、適用于車間檢查站或計量室使用。
 該儀器可根據用戶的需要對微機軟件進一步開發，更廣泛的滿足用戶測量形狀的要求，并備有多種工裝備件，供用戶根據自己的要求選擇使用。
 該儀器采用計算機控制，自動實現測量循環，自動消除安裝誤差，直接顯示所測零件的輪廓形狀及參數，并可在顯示的輪廓形狀線上直接標注參數，也可以打印圖形和數據，供產品質量檢測及工藝分析。
 該儀器為直角坐標測量法，觸針接觸式。X軸采用高精密的氣浮導軌為基準，Z1軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。
HPG120型微機控制粗糙度輪廓一體機測量功能
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波紋度分析：wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
原始輪廓分析：Pt、Pa、Pp、Pv、Psm、Pmr

HPG120型微機控制粗糙度輪廓一體機特點
無需轉換傳感器、測針；實現一次測量 粗糙度、輪廓儀同時分析
一次測量，可分析工件不同區域粗糙度，提高測量效率
X軸采用氣浮直線導軌，無磨損，精度高，壽命長
Z1軸采用進口數字式傳感器，精度高、線性好
簡易的測針更換設計，一次安裝，無需校正
軟件支持中英文一鍵切換
支持winXP、win7系統
軟件標注與CAD標注一樣
圓弧、線自動識別 e
支持DXF格式文件導入、導出，定制CAD格式導出
支持連續標注、基準標注、支持任意插入點
支持圖形自由旋轉及坐標自由旋轉
原始數據自動保存，便于多次標注
鏡像功能，可保存標注后文件
可對X、Z1軸當前位置進行監控
具有測針自動接觸、自動抬起、自動回退功能
可以對操作進行無限次的撤銷及恢復操作
捕捉開關打開時，自動生成及捕捉交點、圓心 、線段中點、端點、圓弧交點、中點、切點等特征點
即使在非比例放大的情況下，也能進行正常的角度、圓弧、水平、垂直、線性等標注。
HPG120型微機控制粗糙度輪廓一體機

項目		參數
測量范圍	X軸	150mm
	Z1（傳感器）	50mm
	高度Height	500mm
	最小內孔	30mm (換小測針可測更小內徑)
測量精度	X軸（L=X軸移動導軌距離）	±(0.7+0.002L)μm
	Z1軸（H=Z1軸方向測量高度）	±(0.4+0.005H)μm
	示值誤差	±5%
	示值穩定性	≤±7%
	測量重復性	±3%
X軸	直線度	0.5μm /100mm
	分辨率	0.01μm
	產地	美國MicroE
傳感器	類型	光柵傳感器
	分辨率	0.01μm
	產地	美國MicroE
評定長度		λc×3、4、5、6、7
截止波長		0.025、0.08、0.25、0.8、2.5、8mm
爬坡角度		上升77°， 下降88°
測量速度		0.02mm至4.0mm/s
測量方式		傳感器移動
氣源壓力		0.45～0.80Mpa
氣源流量		≥0.2 m³/min
電源		AC 220V±10%  50Hz
環境要求		溫度(T)：10～30℃；相對濕度(RH)：＜85%

HPG120型微機控制臺式粗糙度輪廓一體機

序號	主要部件名稱	型號規格	數量
1	主機	PHG120	1
2	主機儀器架		1
3	大理石工作臺面		1
4	氣浮導軌系統		1
5	方立柱系統		1
6	數字傳感器		1
7	調整工作臺		1
8	校正標準件		1
9	調整工作臺		1
10	校正標準件		一套
11	測頭與測桿	Φ3*21mm  R0.025mm 斜測針 ：2根 Φ3*20mm  R5μm 尖測針 ：1根 Φ8*150mm 測桿:  1根,	一套
12	電器控制系統		1
13	電腦		1
14	HP噴墨打印機		1
15	測量軟件	含粗糙度及輪廓軟件	1
