Auto3000 清潔度顆粒萃取系統適應零部件清洗雜質收集一、清潔度顆粒萃取系統

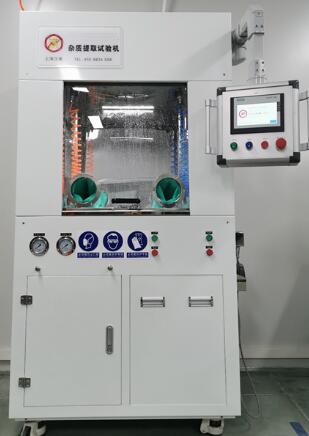

1.1結構概述：
設備為集成式單工位艙體；
清洗艙體為雙層腔體設置；分為內外槽體；內槽為潔凈槽（產品萃取槽）、外槽為隔離防護槽；
防護門對接外槽體，以保證內槽體的潔凈度；
設備集成壓力沖洗、四壁自清洗、液體自清潔、加液、排液、正壓風幕等功能；

1	壓力清洗箱	5	可以轉向的滾輪
2	防護手套裝置	6	操作面板
3	PLC可編程控制器	7	移動設備時使用的手柄
4	配電箱	8	腳踏開關
5	MES通訊功能	9	三級濾膜制樣

Auto3000 清潔度顆粒萃取系統技術參數

清潔度顆粒萃取設備
主體架臺材質	設備框架、外觀、管路、過濾裝置均為304不銹鋼
功能模式選擇	壓力清洗、循環清洗、單次清洗、加液、排液、手動測試、參數設置等
設備整體尺寸	1300*700*2100mm
壓力清洗槽	尺寸	800 X600mm（適合650*500以內的部件）
	控制系統	PLC控制，軟件帶沖洗選項和沖洗容積可編程
	最大裝載能力	50 Kg（均勻裝載，非點式裝載）
儲存和過濾	濾膜支架	用于Φ47 – 50mm濾膜
	工作壓力	0.5—5bar
	容器大小	30L
	過濾器精度	5.0μm、1μm、0.2μm過濾器（絕對過濾）
	壓力萃取流量	0.5L/min-5.0L/min
	濾膜安裝層數	標準配置：3層
噴槍噴嘴	標配2.5MM柱狀噴筆
空白值	污染物重量≤0.3mg
清洗介質	碳氫類清洗溶劑
清洗操作防護手套	規格長度 360mm，丁腈橡膠
清洗室門	掀背式
工作電源	AC220V,50Hz； 功率：750W
工作噪音	小于 70db
總重量	約250KG


Auto3000 清潔度顆粒萃取系統空白值：
空白參考值
可達到的參考值與環境條件和使用頻率密切相關。
經驗表明，可以達到以下參考值：

環境	設備空白值
凈化室	0.2 - 0.3 mg
實驗室	0.3 - 0.4 mg
隔離的取樣室	0.3 - 0.6 mg
車間	0.3 - 0.8 mg

最大顆粒尺寸μm	需要時間	清潔時間 在短期停機后（≤24h）	清潔時間 在長期停機后（≥24h）
150	中	1-3	2-4
250	低	1-2	1-3
備注		該清洗時間段內、以確保150μm以上的金屬顆粒不能有

Auto3000 清潔度顆粒萃取系統特點
空氣層流凈化
設備集成具有空氣循環過濾功能的送風裝置。在清洗工作區域形成千級或百級潔凈空間（普通實驗室空氣等級為百萬級），為零件清潔度檢測提供良好的清洗操作環境，減少外部環境對檢測結果的影響。

四壁噴淋自清洗
設備壓力清洗槽上部區域裝有多個廣角噴頭，可以自動對壓力清洗槽四壁進行清洗，為實驗做好前期準備。

壓力/流速沖洗
通過噴槍對待檢產品以一定壓力或流速，角度進行清洗，萃取并采集殘余顆粒?？梢栽O定噴洗壓力（國標）或流速（歐標），用定量或定時及設定流速的方式來操作，具體需要根據不同產品的清潔度操作規范來進行。

濾膜制樣裝置
三級串聯過濾可同時放置三張濾膜，可有效改善由于濾膜覆蓋率高而導致濾膜堵塞。采用獨有技術，在制樣過程中保證污染物均勻的散布在濾膜上、有效避免傳統設備因工藝問題導致的污染物集中堆積在某個區域，導致的顆粒顯微分析不準確的問題

液體過濾系統
在設備內裝置 3個不銹鋼液體過濾器，清洗液通過加壓泵從儲液罐出來，經過5.0um 精密濾芯，保證用于零件清洗的液體是潔凈的；清洗液經濾膜制樣回到儲液罐之前，經過1.0um 、0.2um 精密過濾，保證儲液罐中的液體是潔凈的。
設備內部全部用304不銹鋼管路鋪設，避免設備因長時間維護不當或老化導致的管路破損引起的接口處漏液等現象；
添加/更換清洗劑及報警功能
設備內部配置1個不銹鋼儲液罐，單個容量為 50L；配套的清洗液通過加液口自動向設備內部添加，用戶可根據清洗檢測需求，酌情選擇添加量，清洗液需要更換時，選擇對應控制按鈕，打開清洗液排液口，設備自動排出用過的清洗液。
并有內部耗材跟換周期設置功能，按用戶具體需求設定周期提醒進行耗材跟換；

工作狀態提示
實時顯示當前工作狀態、當前流量、清洗液總量、清洗模式等信息，工作狀態實時監控，遇到錯誤時，設備自動停止工作并發出報警提示，顯示當前錯誤信息，提供解決問題幫助方法。
清洗參數設置
清洗壓力、流量參數、流速設定、清洗時間、清洗模式，參照不同清潔度檢測標準調整存儲清洗參數。
MES通訊系統
配備以太網接口，支持西門子 S7 協議、有效支持多種終端連接：通過交換機與多臺以太網設備進行通信，實現數據的快速交互，支持PROFIBUS 協議，包含 8 個主動GET/PUT 連接、8 個被動 GET/PUT 連接，通過 PC Access SMART，操作人員可以輕松通過上位機讀取 S7-200 SMART 的數據，從而實現設備監控或者進行數據存檔管理；PLC控制器，實現對設備數據的采集，實時獲取設備的開機、關機、運行、暫停、報警狀態。
Auto3000 清潔度顆粒萃取系統配置

序號	品名	數量
1	設備臺架主體	1
2	防護門	1
3	液體循環系統	1
4	控制閥門	10
5	壓力監控開關	2
6	30L液體儲液罐	1
7	噴筆	2
8	液體精密過濾芯（含濾殼）	3
9	流量控制器	1
10	濾膜制樣夾持器（三層）	1
11	液體增壓泵	1
12	空氣抽濾泵	1
13	變頻器（SS2）	2
14	PLC控制單元（SMART200）	1
15	文本顯示器（SK-070ＦE）	1
16	傳感器（CP18-DP）	5
17	自動化控制軟件	1
