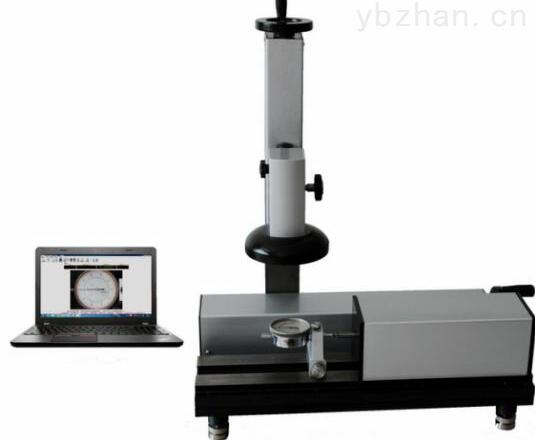

FT-50G型高精度指示表全自動檢定儀
FT-50G型高精度指示表全自動檢定儀
FT-50G型高精度全自動指示表全自動檢定儀是檢定百分表、千分表的專用儀器。
基本功能：儀器按照《JJG 34-2008 指示表（指針式、數顯式）》、《GB/T 18761-2007 電子數顯指示表》、《JJG 35-2006
杠桿表》、《JJF 1102-2003 內徑表校準規范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 機械式比較儀》和《JJG
118-2010扭簧式比較儀》等國家標準、計量檢定規程和校準規范，檢定、校準百分表、千分表、內徑百分表、內徑千分表、杠桿百分表、杠桿千分表、大量程百分表及各種數顯表。符合國家檢定規程：JJG201-2018《指示類量具檢定儀》的要求。
擴展功能：檢定英制表、扭簧比較儀、機械式比較儀。
FT-50G型高精度指示表全自動檢定儀主要技術參數
工作摸式：光柵全自動；
測量范圍：0-52mm
顯示分辨力： 0.01μm/ 0.1μm可轉換 ；
重復性：0.1μm；
讀表精度：千分表1/32分格，百分表1/64分格；
示值誤差：任意1mm內≤0.6μm、任意2mm內≤0.7μm、任意10mm內≤0.8μ、任意30mm內≤0.9μm、全程最大誤差≤1.0μm；
回程誤差：≤0.4μm；
檢定速度：0.35秒/點（可調）；
接口方式：直接USB2.0全速接口；
電源電壓：交流220V±10%、50Hz；
外形尺寸：480mm×220mm×450mm
FT-50G型高精度指示表全自動檢定儀是集光、機、電、儀、軟件于一體的高科技測控系統。主要由進口精密計量光柵尺、電機驅動控制機構、機械傳動機構、高速工業照相機、電腦及專用測控軟件組成。精密計量光柵尺為標準器，給系統提供高精度位移值。機械傳動機構驅動儀器測頭進、退移動。主機微電腦測控系統接收光柵信號，并將其放大、細分，轉化成數字量；控制機械傳動機構運動；跟電腦通訊，接受指令、上傳數據。高速工業照相機由電腦控制，拍攝指示表圖像，并將圖像信息上傳電腦。電腦在專用軟件控制下是系統的控制中心。
FT-50G型高精度指示表全自動檢定儀
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
FT-50G型光柵式指示表檢定儀主機（兼有全自動、數控檢定功能） |
1臺 |
標配 |
|
2 |
φ8百分表千分表快速夾具 |
1套 |
標配 |
|
3 |
表徑為￠4－￠28mm的內徑表夾具 |
1套 |
標配 |
|
4 |
￠4、￠6、￠8mm的杠桿表夾具 |
1套 |
標配 |
|
5 |
CCD高速智能自動變焦照相機 |
1個 |
標配 |
|
6 |
照相機支架及三維調節裝置 |
1套 |
標配 |
|
7 |
LED漫反射無影可調專用光源 |
1套 |
標配 |
|
8 |
聯想品牌電腦 |
1套 |
標配 |
|
9 |
激光打印機 |
1臺 |
標配 |
|
10 |
專用小鍵盤 |
1只 |
標配 |
|
11 |
相機用USB2.0高速數據線 |
1根 |
標配 |
|
12 |
檢定儀用USB2.0高速數據線 |
1根 |
標配 |
|
13 |
電源線 |
1根 |
標配 |
|
14 |
2A保險絲管 |
2粒 |
標配 |
|
15 |
FT-50型全自動檢定儀專用軟件包光盤（兼有全自動、數控檢定功能） |
1張 |
標配 |
|
16 |
說明書 |
1份 |
標配 |
|
17 |
合格證 |
1張 |
標配 |
|
18 |
耐震包裝箱 |
1個 |
標配 |
|
19 |
漲簧式、鋼球式內徑表檢定夾具 |
1套 |
選配 |
|
20 |
表桿徑向受力附加裝置（帶筋工作臺和半圓塊） |
1套 |
選配 |
|
21 |
扭簧表常規夾具 |
1套 |
選配 |
