WRH-I軟化擊穿試驗儀是參照IEC60681-6:1996和GB/T4074.6-2008標準要求而設計，是檢測漆包扁線的專用試驗儀器之一，可用于 IEC 、GB 、NEMA、JIS等標準中所規定的漆包扁線熱性能試驗。

WRH-I軟化擊穿試驗儀是由電機、傳動系統、負荷、加熱系統、冷卻裝置、控制系統及附件構成。
 傳動系統由連軸器、絲桿、螺母、杠桿等組成。在整個試驗中將完成負荷的上升和下降，以完成對試樣間施加里力的作用。
 加熱系統由加熱管、熱電偶、溫控表、等組成。在整個試驗中將完成對試樣間施加溫度和溫度控制。
 冷卻裝置在整個試驗中將完成對加熱模塊的快速冷卻（升溫法），以便能快速地進行下一個試驗。
 控制系統全部用大規模數字集成電路組成，性能穩定，它主要由試驗電壓發生電路、熱擊穿檢測電路、電機執行電路、冷卻執行電路組成。在整個試驗中將完成預熱、試驗時間（定溫法）、升溫速率、自動冷卻（升溫法）、自動加負荷、熱擊穿檢測及擊穿后電機自動卸負荷。 負荷是在試驗中能對試樣施加力而使用的

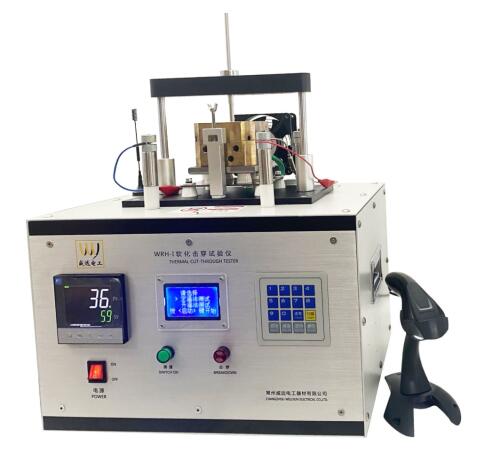

WRH-I軟化擊穿試驗儀
1.電源： AC 220 V / 50 Hz；
 2.功率：2000 W；
 3.最高試驗溫度：600 ℃；
 4.定溫法試驗電壓 ：100V±10%；
 5.升溫法試驗電壓： 115V ±10%；
 6.檢測靈敏度 (定溫法)：5mA ±0.5mA；
 7.檢測靈敏度(升溫法：20 mA±0.5mA；
 8.兩試驗間短路電流（AC)：<50mA；
 9.控溫精度：1 ℃；
 10.試驗時間：10～9999 S；
 11.升溫速率(升溫法)： 0-10 ℃/min；
 12.加熱模具兩線槽交角度：90°±5°；
 13.指示溫度與試樣交叉點溫度誤差：<2℃；
 14.加熱模具尺寸：約L100×W100×70mm；
 15.砝碼標配：34N×1、18N×1、17N×1、8N×1、3.5N×1、1.2N×1、0.45N×1、0.25N×1、0.15N×1；
 16.儀器尺寸及重量：約L470×W330×H530mm 約26.2KG.
 17.工作環境：溫度:0-30℃;相對濕度:≤85%
