美國ACT-1B 和ACT-3X系列面板式轉速表
美國ACT-1B 和ACT-3X系列面板式轉速表

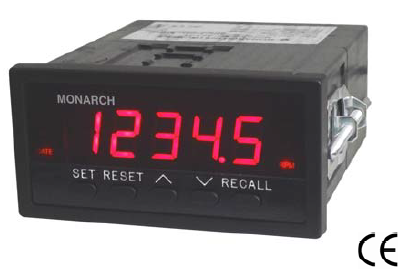

美國ACT 系列面板式轉速表包含兩種型號- ACT-1B 和ACT-3X。
ACT-1B是基本型面板式轉速表，可選配電壓、電流模擬信號輸出、USB連接線和PM軟件，可外接大部分MONARCH轉速傳感器。
ACT-3X面板式轉速表是一個功能強大的可編程的轉速表和積算器，符合NIST標準，可外接所有MONARCH轉速傳感器和其他輸出標準TTL信號設備，雙通道輸入，可輸出TTL信號，選配電壓、電流模擬信號輸出，使用面板上五個按鍵或PM遠程控制軟件操作。
ACT-1B技術參數
• 5‐99999 RPM
• 價格經濟實惠
• 可選輸出: 4‐20mA, 0‐5Vdc或TTL輸出
ACT-3X技術參數
• 5‐999990 RPM
• NIST標準出廠檢測報告
• 標準TTL脈沖輸出
• 可選輸出：4‐20mA, 0‐5Vdc, TTL和2個報警繼電器輸出
• 可測量單一脈沖周期參數如mph, cm/sec等，可使用兩個傳感器-第二通道輸入線速度。
ACT-1B和ACT-3X都能使用基于Windows的PM遠程控制軟件，進一步提高性能。可使用電腦控制ACT-1B 和ACT-3X 并實時查看數據。PM軟件套裝包含PM軟件和編程電纜 (一端為3.5mm插頭另一端為USB)，如果ACT-3X選擇其它接口則配其它接口編程電纜，如RS232、USB B、RJ45接口。
美國ACT-1B 和ACT-3X系列面板式轉速表技術參數
| 型號 | ACT‐1B | ACT‐3X |
| 量程: | 5‐99999 RPM | 5‐999990 RPM (低于5RPM時可顯示<脈沖/轉>) |
| 精度 | ±1 RPM或0.005%讀數 |
±0.001%讀數 或 ±1(最后一位數字)(標準) ±0.006%讀數 或 ±1 (最后一位數字)(快速更新) |
| 分辨率 | 1 RPM | 0.001 RPM-10 RPM (100,000 - 999990 RPM下) |
| 累加/計數器 | N/A | 顯示范圍: 0.001 - 99999 |
| 報警功能 | N/A |
2個報警繼電器可設置: 高或低，閉鎖或非閉鎖， 遲滯和可編輯的下限鎖定 |
| 報警輸出 | N/A | 兩個C型報警繼電器 ，額定1Amp & 230 Vac |
| 通訊連接 | 可選 (3.5mm音頻接口) | 標配 (3.5mm音頻接口), 可選: RS232C, USB B型或以太網接口 |
| 比例因子 | N/A | 0.0001‐9999.9 |
| 累加/計數 | N/A | 1‐99,999 |
| 輸入配置 | 所有Monarch傳感器或TTL輸入或1.5-50Vac輸入 | |
| 模擬輸出 | 電壓: 0-5Vdc, 5mA 最大負載 或 電流: 4-20mA, 500Ω最大負載. 1-5Vdc 250Ω 電阻器 | |
| 脈沖信號轉換 | 兼容0-5V TTL | |
| 顯示 | 5 位, 14mm高LED顯示 | |
| 顯示更新 | 每秒兩次(2Hz或120 RPM以上) | |
| 尺寸 | 1/8 DIN ，深度114mm，面板尺寸91×44mm | |
| 輸入電壓 | 標配: 100-240Vac, 50/60Hz 可選: 12 或 24Vdc ±20%, 5w | |
| 傳感器供電電壓 | 5 Vdc 或12 Vdc 或可選24Vdc | |
美國ACT-1B 和ACT-3X系列面板式轉速表傳感器

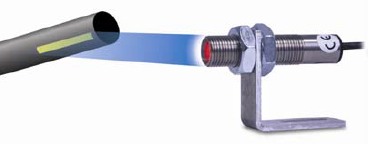

ROS 光電傳感器:
傳感器外殼由帶螺紋的不銹鋼制成，方便固定，采用紅色 LED光源，采集有效信號后尾部綠色LED燈亮起，表示測量有效，量程大，應用范圍廣。
ROS 光電傳感器常見用途 : 適用于大多數用途，應用范圍廣。
ROS 光電傳感器技術參數
| 測量距離 | 1 m，最大傾角45° |
| 量程 | 1‐250000 RPM |
| 溫度范圍 | (‐10 to 70°C)‐25° to 125°C（高溫型） |
| 供電電壓 | 3.3-15Vdc @ 45mA |
| 信號輸出 | TTL( |
| 連接線長度 | 2.4m或7.6m |
| 尺寸 | 長73 xΦ16(mm) |
ROS 光電傳感器訂貨號
| 型號 | 說明 | 產品編號 |
| ROS‐W | 傳感器，2.4米長連接線(鍍錫銅線接頭) ，30cm T‐5 反光條，安裝支架 | 6180‐056 |
| ROS‐P | 傳感器，2.4米長連接線(3.5mm立體聲接頭) ，30cm T-5反光條，安裝支架 | 6180‐057 |
| ROS‐P‐25 | 傳感器，7.6米長連接線(3.5mm立體聲接頭) ，30cm T-5反光條，安裝支架 | 6180‐057‐25 |
| ROS‐HT‐W‐25 | 傳感器，7.6m長連接線(鍍錫銅線接頭)，30cm T-5反光條，安裝支架 | 6180‐058‐25 |

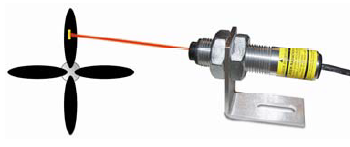

ROLS 激光傳感器
傳感器外殼由帶螺紋的不銹鋼制成，方便固定，采用紅色可見激光
光源。采集有效信號后尾部綠色LED燈亮起，表示測量有效，量程大，應用范圍廣，測量距
離可達7.6米。
常見用途: 適合測量距離遠的絕大多數場合。
ROLS 激光傳感器技術參數
| 測量距離 | 7.62m，70° 最大傾角 |
| 量程 | 1‐250,000 RPM |
| 溫度范圍 | (‐40 to 80°C) |
| 供電電壓 | 3.3-15Vdc @ 35mA |
| 信號輸出 | TTL（同輸入電壓） |
| 連接線長度 | 2.4m |
| 尺寸 | 長73 xΦ18(mm) |
ROLS 激光傳感器訂貨號
| 型號 | 說明 | 產品編號 |
| ROLS‐W | 傳感器，2.4m長連接線(鍍錫銅線接頭)，30cm T-5反光條，安裝支架 | 6180‐030 |
| ROLS24‐W | 傳感器，2.4m長連接線(鍍錫銅線接頭)，30cm T-5反光條，安裝支架，供電電壓24Vdc | 6180‐035 |
| ROLS‐P | 傳感器，2.4m長連接線(3.5mm立體聲接頭)，30cm T-5反光條，安裝支架 | 6180‐029 |
