艾德克斯ITECH IT5101 電池內阻測試儀
IT5100系列內阻測試儀是一款高精度、高分辨率、高速的電池內阻測試儀。采用交流四端子的測試方法，可更精準地測試電池內阻和電壓。電阻分辨率可達0.1μΩ，電壓分辨率可達10μV。利用外部U盤存儲，可長時間進行統計運算。內建比較器功能，可自動判斷電池參數是否符合標準，統計合格率，適合各種電池的檢測和分揀。內建GPIB/USB/LAN通訊接口，支持SCPI協議，廣泛應用于手機、無人機等智能鋰電池、動力電池以及蓄電池等各種電池的測試。

艾德克斯ITECH IT5101 電池內阻測試儀特點
大屏幕LCD顯示屏：電池內阻和電壓同時顯示
電阻測量范圍：150μΩ～3000Ω
電壓測量范圍：10μV～1000V
三段電壓量程、七段電阻量程的自動或手動測試
同時測量電阻、電壓，速度高達125次/秒
GPIB/USB/LAN通訊接口，支持SCPI協議
支持統計運算，通過USB存儲數據
比較器功能：HI/IN/Lo顯示分選結果
調零功能：全量程短路清零
交流四端子測試
訊響報警
*1：IT5101E為15mΩ～3Ω
*2：IT5101E電阻為兩段量程
*3：在Ex_fast模式下
*4：IT5101/E為10μV～300V

艾德克斯ITECH IT5101 電池內阻測試儀測量對象和用途
低電流的條件下來表征機電元件的低阻特性
各種接觸電阻的測試
堿性電池、鉛蓄電池的劣化情況測定及壽命評估
UPS檢測
蓄電池出廠檢驗
超級電容等效電阻（ESR）測量
鋰電池內阻和電壓測量
紐扣電池高速量產抽檢
燃料電池組的測量
電動汽車鋰電池等高壓電池組的測試
多節串聯高壓鋰電池內阻和電壓測量
氫燃料電池電阻和電壓的測量
高精度：阻抗：±0.4%±0.05%FS 電壓：±0.01%±0.01%FS
高分辨率：阻抗：0.1μΩ 電壓：10μV *IT5101E分辨率為10μΩ
高速：阻抗+電壓同時采樣8ms以內，單獨采樣阻抗或電壓4ms以內

艾德克斯ITECH IT5101 電池內阻測試儀優點
大屏幕：L C D大屏幕顯示屏，內阻和電壓可以同時測量并顯示，速度高達125次/秒。內阻+電壓同時高速測量和顯示
高電壓：三段電壓量程，10μV～1000V。高電壓能夠高速測量電池組，有利于提高產線效率。能夠測量高達1000V的高電壓電池組。
七段電阻量程：七段電阻量程的自動或手動測試150μΩ～3000Ω。不管是大型單體電池包還是紐扣電池，兼能對應！
測量異常檢查：能檢測出測試探頭的接觸不良和斷線情況，提高測量的可信度。
平均值功能：利用2~16次計算一次平均值的功能，減少不穩定因素，可放心測量。
交流4端子法：阻抗測量使用的是交流4端子法，測量時能夠不受測試線的配線阻抗影響。
統計運算：利用外部U 盤等存儲設備，最多能夠對n*1000，組數據進行運算，適用于工程管理和品質管理。
比較器功能：
阻抗& 電壓同時判斷，超出Hi/Lo 量程可蜂鳴聲報警，綜合判斷結果輸出，手動比較，2 種設置方法，比較功能分為絕對比較和相對比較
絕對比較允許用戶設置電壓和電阻的上下限，儀器根據測量值判斷其是否在預設范圍內，若不在預設范圍內，則發出報警信號。相對比較允許客戶設置電壓、電的參考值和相對百分比，如百分比設為10%，則上下限為參考值的110% 到90%。

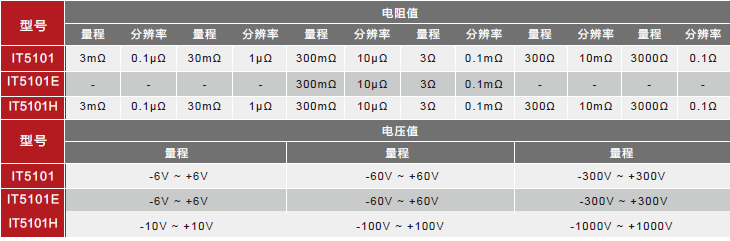

艾德克斯ITECH IT5101 電池內阻測試儀技術參數
