Fluke 1630 接地電阻鉗型測試儀

Fluke 1630 接地電阻鉗型測試儀是一種由電池供電的手持 式鉗型儀表，無需使用輔助接地棒，即可測量接地棒的接地電阻。鉗表 能用于多接地系統測試而不必斷開被測接地回路。 鉗表可用于以下用途： • 測試高壓塔、大樓、移動通信基站及射頻發射機的接地電阻 • 檢驗防雷系統

Fluke 1630 接地電阻鉗型測試儀用于測量商業、工業和工程應用場合的接地回路電阻
Fluke 1630 采用夾鉗接地電阻測試技術，大大簡化了接地回路測試過程，并允許進行非侵入式漏電流測量。 Fluke 1630 小巧精致，經久耐用，非常適合在狹窄的地方和惡劣的環境中使用，而“顯示保持、連續測試以及聲音警報功能使之非常便于使用。 它采用創新技術，這意味著可以在無需切斷電路的情況下完成接地回路電阻測試和連續測試。
無輔助極測試法
Fluke 1630 接地電阻鉗型測試儀采用無輔助極測試方法，無需斷開并聯接地電極，也不用查找適合放置輔助接地棒的位置。 這大大節省了時間，并且使用戶（例如，工業和工程電氣技師以及現場維修電工和承包商）可以在無法使用其他技術的地點（包括建筑物內部或電線塔上）執行接地回路電阻測試。 采用無輔助極測試法，不再需要接地棒。 Fluke1630接地環路電阻測試鉗表卡在接地棒或連接電纜周圍。 測試儀的一半用于感應已知電壓，另一半用于測量電流。 測試儀可以自動確定此接地連接的接地回路電阻

Fluke 1630 接地電阻鉗型測試儀

操作誤差	參考操作溫度范圍，兩年擔保
存放溫度范圍	-20°C 至 60°C（-4°F 至 140°F）
參考溫度范圍	23°C ± 5°C (73°F ± 9°F)
存儲濕度	<75 % Rh
操作濕度	<85% Rh
顯示	999 數字 LC 顯示屏，帶有特殊符號
保護	IP30，符合 IEC 529/EN 60529
安全	300 V，CAT III 2 級污染 IEC 61010-1 和 IEC 61010-2-032
重量	750 克（1.165 磅）
導線尺寸	約 35 毫米（1.38 英寸）
尺寸（長 x 寬 x 高）	276 毫米 x 100 毫米 x 47 毫米（10.8 英寸 x 3.9 英寸 x 1.9 英寸）
幅射	IEC 1000 4-2，IEC 61326-I（B 類）
電磁防干擾	IEC 61000-4-2，8 kV（空氣）標準 A   IEC 61000-4-3，3 V/m 性能標準 A
量程選擇	自動
過載指示器	屏上顯示“OL”字樣
測量時間	0.5 秒
測量頻率	3.333 kHz
電池類型	9 V 堿性電池（IEC 6 LR 61 型）
電池壽命	≥ 8 小時（連續工作）
功耗	40 mA
電池低電量指示	顯示符號

接地回路電阻（自動調整量程）
量程	準確度 （± 電阻讀數的 %）
0.025 - 0.250 Ω	± 1.5 % 讀數 ± 0.02 Ω
0.250 - 9.999 Ω	± 1.5 % 讀數 ± 05 Ω
10.00 - 99.99 Ω	± 2.0 % 讀數 ± 0.3 Ω
100.0 - 199.9 Ω	± 3.0 % 讀數 ± 1.0 Ω
200.0 - 400.0 Ω	± 5.0 % 讀數 ± 5 Ω
400.0 - 600.0 Ω	± 10 % 讀數 ± 10 Ω
600.0 - 1500 Ω	± 20 %
注：	回路電阻（無感應），外部磁場 < 50A/m，外部電場 < 1 V/m，導線居中。

Fluke 1630 接地電阻鉗型測試儀

型號名稱	描述

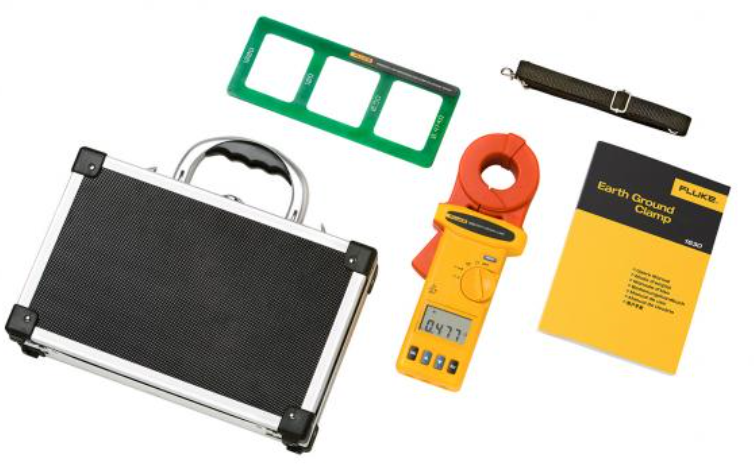

Fluke 1630	接地電阻鉗型測試儀包含： 結實耐用且有肩帶的便攜包 電阻測試回路 9V 電池 用戶手冊，包含英語、法語、西班牙語、德語、意大利語、葡萄牙語和簡體中文版本
