希爾思SUTO S530超聲波泄漏儀，泄漏檢測儀
超聲波泄漏儀是以聲音來檢測的，任何氣體通過泄露孔（例如，螺絲連接泄漏，腐蝕等）都會產生渦流，從而產生超聲波的波段，超聲波是人耳聽不到也看不到的。SUTO S530泄漏檢測儀它通過外差法將電子信號轉換為可聽見范圍的音頻波段，所以用戶能通過頭帶耳機聽見這些聲音和強度增進儀表顯示出來。這些聲音，甚至可以在嘈雜的環境中感知。
SUTO S530是之前設備LD300的升級版，它使用更高靈敏度的傳感器技術，使泄漏跟容易被檢測出來。激光指示定位裝置，它們能夠容易地對泄漏進行定位。該裝置的靈敏度可以通過使用一個專門設計的音響喇叭進一步提高，能夠保證較高濃度的聲波。這音響喇叭作為一個定向傳聲器，能抑制惱人的背景噪聲，也有利于遠距離或不便區域的泄漏的精確定位。SUTO S530激光指示能幫助從較遠距離發現泄漏。在非加壓的狀態下，可以使用超聲波音頻發生器，聲音可從小孔中漏出，因而非常細微的泄漏也可被檢測到。
希爾思SUTO S530超聲波泄漏儀檢測的典型應用包括：
?壓縮空氣系統中的空氣泄漏
?儲罐（容器）的泄漏
?汽車和火車的氣壓制動器泄漏
?管道泄漏
?醫院的氧氣栓泄漏
?壓力和真空系統中的泄漏
?蒸氣疏水閥的泄漏
?泄漏的閥門
?絕緣體的局部放電
?門窗的密封性檢測
?一般氣體泄漏
發動機和變速箱的軸承故障會產品超聲波信號，可以用LD400檢測軸承故障。

SUTO S530便攜式超聲波發生器也可作為在無壓系統泄漏檢測的可選配件（可參考12章，選配）。超聲波發生器放置在測量管道中，聲音可以充滿管道系統。超聲波信號能穿透甚至最小的泄漏孔，然后被SUTO S530檢測到。對船舶的船艙、門、窗，即使最小的泄漏孔也可以被檢測出來，開發了它另一應用領域，密封檢測。
SUTO S530在壓縮空氣系統泄漏檢測
壓縮空氣是最昂貴的能源之一。僅在德國，6萬個氣 動系統每年就消耗電能140億 kWh。其中的15%-20%可被節省（Peter Radgen, Karlsruhe）。很大一部分的成本是由于壓縮空氣中的泄漏所造成的。壓縮空氣未經使用就白白“流失”了。大的泄漏孔可很容易地被檢測到（能聽見嘶嘶聲），但小于1 mm2的孔人耳就聽不到了，從而未被檢測到。設計SUTO S530的目的，正是為了檢測出壓縮空氣系統中此類細小的泄漏孔。你可以將SUTO S530對準管道或者你要測量的部位。激光指示可幫助你在遠距離進行測量。然后，增加靈敏度直到你能聽見泄漏處的特征聲音。進一步靠近以判斷出泄漏的具體位置。如有必要，可調整靈敏度。如要測量遠距離的泄漏，可使用音響喇叭增強靈敏度；如要測量非常小的孔，可將帶有聚焦尖端的聚焦管裝在超聲波傳感器上，直接接觸在可疑點。
10.2常壓下的泄漏檢測，正如已經提到的SUTO S530也可以用于密封門, 窗戶和儲罐的泄漏檢測。檢測時，在房間或儲罐內放置一個超聲波音頻發生器（0554 0103）。如果密封內存在小開口，超聲波信號將從小開口向外穿透，這些密封區域可以精確的檢測到是否泄露。通過適當?shù)亩鷻C(jī)聲音，聲音的強度說明了泄漏的嚴重性。聽到的聲音越大,越大泄漏!
希爾思SUTO S530超聲波泄漏儀技術參數

工作頻率	40 kHz ±2 kHz
插頭	1) 耳機和充電器共用的四腳連接器充電器 2) 用于傳感器或傳感器電纜連接的3.5mm立體聲耳機插孔
顯示屏	三色黑掩膜液晶顯示屏，10級
鐳射光	640 … 660 nm 波長 0.4…0.5mW 輸出功率
電源	內置可充電鎳氫電池
工作時間	不使用鐳射光時，約6小時 使用鐳射光時，約4小時
充電時間	約1.5小時
充電操作溫度	+10 ºC to + 45 ºC(推薦)
工作溫度	0 ºC 至 + 40 ºC
儲存溫度	-10 ºC 至 + 50 ºC
重量	2.5 kg (整套)
運輸溫度	-20 … +50 ºC

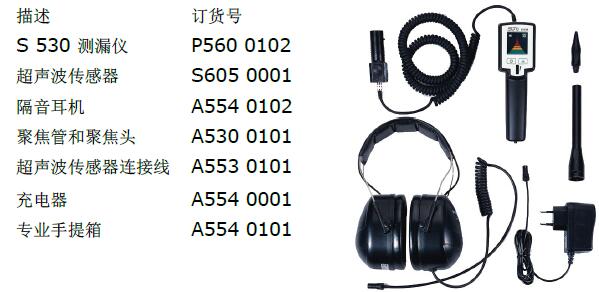

希爾思SUTO S530超聲波泄漏儀配置
P601 0103: S 530 超聲波測漏儀套裝包括:
P560 0102：S 530 測漏儀
S605 0001：超聲波傳感器
A554 0102：耳機
A530 0101：聚焦管和聚焦頭
A553 0101： 超聲波傳感器連接線
A554 0001： 充電器
A554 0101： 專業手提箱S 530
以上套裝不含的其它配件:
A554 0103： 超聲波音源產生器
