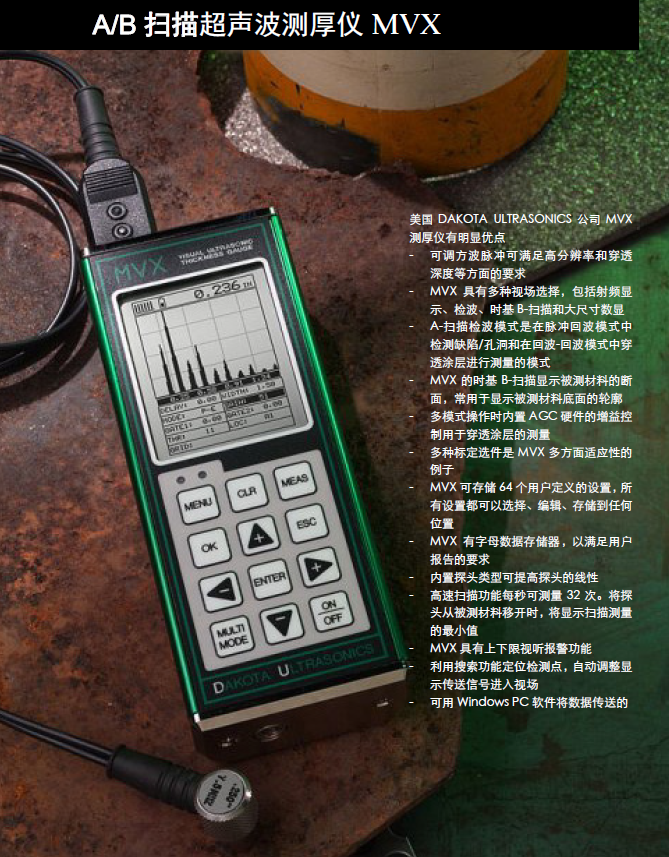

美國DAKOTA公司 MVX帶A/B掃描功能的超聲波測厚儀

美國DAKOTA ULTRASONICS公司帶A/B掃描功能的超聲波測厚儀MVX
特點
- MVX測厚儀的尺寸重量和顯示分辨率有明顯優點
- 可調方波脈沖可滿足高分辨率和穿透深度等方面的要求
- MVX具有多種視場選擇，包括射頻顯示、檢波、時基B-掃描和大尺寸數顯
- A-掃描檢波模式指在脈沖回波模式中檢測缺陷/孔洞和在回波-回波模式中穿透涂層進行測量
- MVX的時基B-掃描顯示被測材料的斷面，常用于顯示被測材料底面的輪廓
- 多模式操作時內置AGC硬件的增益控制用于穿透涂層的測量
- 多種標定選件是MVX多方面適應性的例子
- MVX可存儲64個用戶定義的設置，所有設置都可以選擇、編輯、存儲到任何位置
- MVX有字母數據存儲器，以滿足用戶報告的要求
- 內置探頭類型可提高探頭的線性
- 高速掃描功能每秒可測量32次。將探頭從被測材料移開時，將顯示掃描測量的最小值
- MVX具有上下限視聽報警功能
- 利用搜索功能定位檢測點，自動調整顯示傳送信號進入視場
- 使用免費下載的專業的DakView軟件，可將數據傳送到計算機上。 A/B掃描超聲波測厚儀MVX

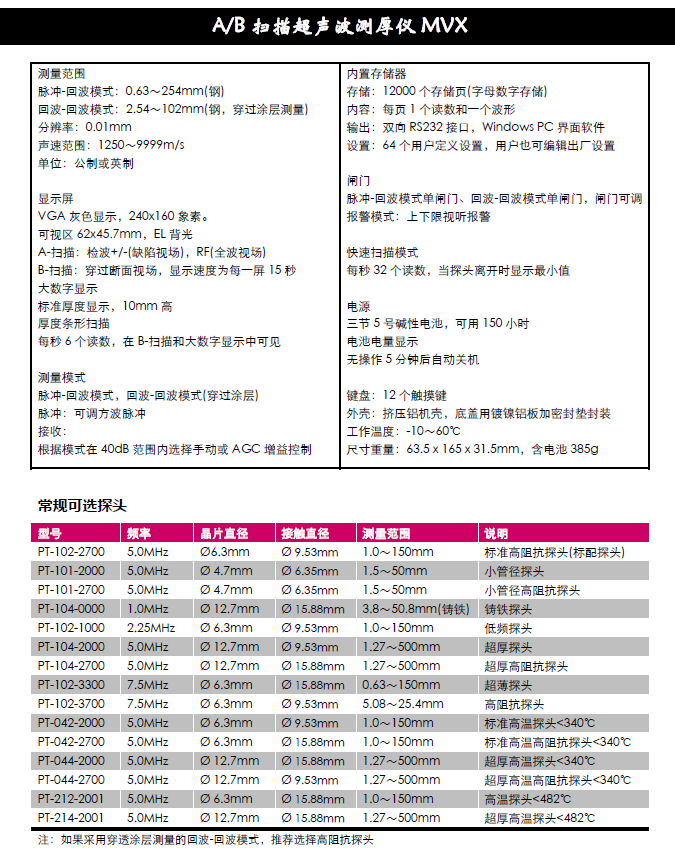

美國DAKOTA公司 MVX帶A/B掃描功能的超聲波測厚儀測量
脈沖-回波模式測量范圍：0.63～254mm(鋼)
回波-回波模式測量范圍：2.54～102mm(鋼，穿過涂層測量，隨涂層厚度的不同，測量范圍也會變化)
分辨率：0.01mm
聲速范圍：1250～9999m/s
單位：公制或英制

顯示
顯示屏：VGA灰色顯示，240x160象素。可視區62x45.7mm，EL背光
A-掃描：檢波+/-(缺陷視場)，RF(全波視場)
B-掃描：穿過斷面視場，顯示速度為每一屏15秒
大數字顯示：標準厚度顯示，10mm高
厚度條形掃描：每秒6個讀數，在B-掃描和大數字顯示中可見

超聲波參數
測量模式：脈沖-回波模式，回波-回波模式(穿過涂層)
脈沖：可調方波脈沖
接收：根據選擇模式在40dB范圍內采用手動或AGC增益控制

數據處理
內置存儲器：可存儲12000個存儲頁(字母數字存儲)， 每頁1個讀數和一個波形
輸出：雙向RS232接口，Windows PC界面軟件

美國DAKOTA公司 MVX帶A/B掃描功能的超聲波測厚儀功能
設置：64個用戶定義設置，用戶也可編輯出廠設置
閘門：脈沖-回波模式單閘門、回波-回波模式單閘門，閘門可調
報警模式：上下限視聽報警
快速掃描模式：每秒32個讀數，當探頭離開時顯示最小值

其他
電源：3節5號電池，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵盤：12個觸摸鍵
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含電池385g
