UM-5DL穿透涂層及存儲數據超聲波測厚儀
UM-5DL穿透涂層及存儲數據超聲波測厚儀主要功能：

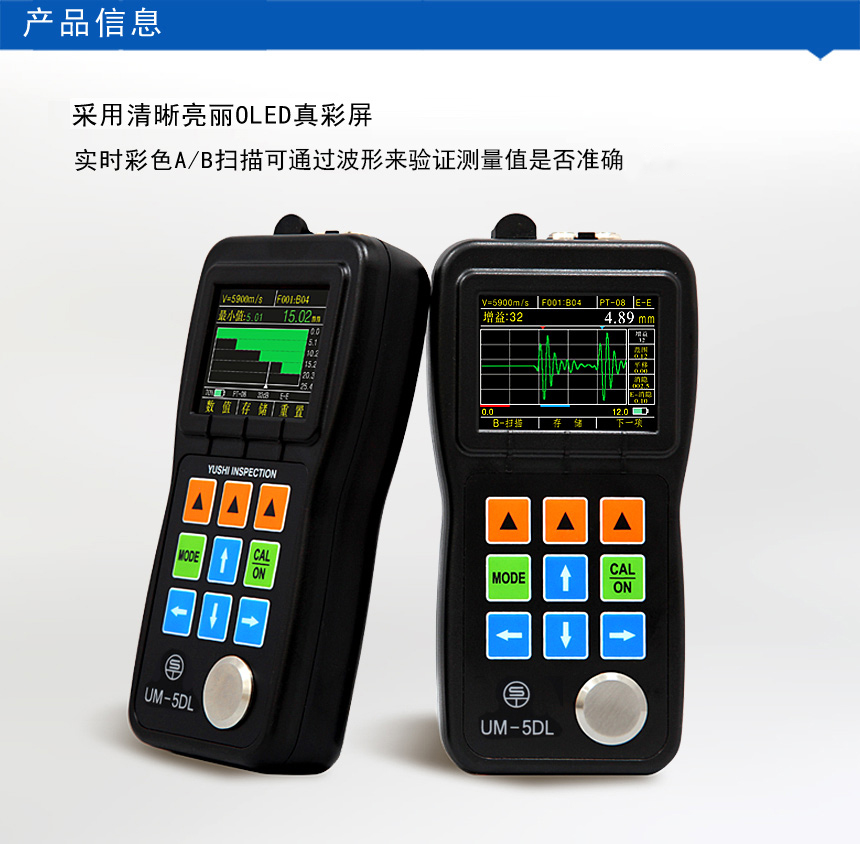

實時彩色A-掃描(Live Color A-Scan)
用戶在屏幕上能直接看到彩色超聲信號波型(或A掃描)，這對于需要驗證厚度讀數是否正確的場合是比較重要的。許多情況會引發錯誤的厚度讀數，根據波形能找到測量誤差問題所在，然后根據波形需對增益(GAIN)、消隱(BLANKING)、閘門(GATE)這三個參數做適當調整，可得到較為正確的厚度讀數。
波形的用處：根據波形驗證厚度讀數，根據波形找到測量誤差問題所在，根據波形尋求解決之道，根據波形調整參數解決測量誤差問題。

增益調整(GAIN)
調整儀器對回波信號的放大倍數，允許以ldB 為單位手動增加或減少。這個功能適用對聲衰減材料(比如金屬鑄件)的測量。
消隱功能(BLANKING)
使紅色消隱條范圍內的波形無效，可以略去影響測量的有害雜波，比如因材料表面粗糙或里面不均勻引起的噪聲。
閘門可調(GATE)
只有回波高于閘門時，儀器才認為接收到了回波，才會有測量值。可見閘門可調的重要性，在應對低回波信號的應用中是如此(比如薄板、厚板的測量)。
紅色箭頭
A-掃描模式有一個紅色箭頭指示測量點，厚度讀數就是該點的橫坐標。它可幫助判斷厚度讀數是否正確，正確測量時，紅箭頭應該指向第一個底面回波前。
范圍(RANGE)
調整顯示在屏幕上的波形范圍，視覺上波形被壓縮或展開。如果沒有正確的設置顯示范圍，回波波形可能出了顯示區域而看不到，但仍能正確地顯示測量值。
平移(DELAY)
調整顯示在屏幕上的波形的起始位置，視覺上波形被水平移動。如果沒有正確的設置平移，回波波形可能出了顯示區域而看不到，但仍能正確地顯示測量值。范圍和平移功能可將波形的任一部分放大顯示在屏幕上。
實時彩色B-掃描(Live ColorB-Scan)
UM-5系列測厚儀帶時基B掃描功能。顯示沿著探頭移動軌跡的剖面圖，用于觀察被測工件的底面輪廓。并自動捕獲一幅B掃描圖像上的最小值，由紅色三角指示出最小值的位置。通過移動指針還可查看B掃描圖像上任一點的厚度值.
具有穿透涂層功能，不需要費時費力的去涂層工作了
我公司2005年推出了具有穿透涂層功能的UM-2D測厚儀，現在UM-5D同樣具備了這一功能。該功能是通過測量基材的兩個連續底面回波實現的。　該模式下其他功能：
1、免零點校準;
2、較高穩定性，測量值不受探頭壓力、耦合層厚度和工件表面灰塵污漬的影響;
3、沒漂移。
其他的功能
差值/縮減率：差值模式顯示實測厚度與預設厚度之間的差值變化。縮減率是計算并顯示材料變薄以后厚度縮減的百分比，應用時因彎曲而變薄的金屬材料進行測量。
最大/最小值捕獲：屏幕上同時顯示當前厚度值、最小值和最大厚值。
存儲器、方便的存儲功能
可存儲100000個厚度值，是同檔產品的20至200倍;采用柵格式存儲文件，一屏可顯示15個厚度值，并同時顯示其在柵格中的位置，便于用戶瀏覽所存的厚度數據;
存儲1000幅A或B掃描波形，波形和厚度值可在同一文件中混存;
USB 2.0 (Full Speed)接口，DataView數據統計及管理軟件。
UM-5DL穿透涂層及存儲數據超聲波測厚儀技術參數：

顯示屏:	2.4QVGA(320×240)彩色OLED屏，對比度10000:1
工作原理:	使用雙晶探頭的超聲波脈沖/回波法和回波/回波
標準模式測量范圍：	0.6至508毫米(0.025至20.00英寸）取決于所用探頭、被測材料及表面情況
涂層模式測量范圍：	3-80mm 取決于所用探頭、材料、表面狀況和溫度
測量分辨率：	0.01或0.1mm(0.001或0.01in),
存儲：	可存儲400個文件，10萬個厚度值和1000幅A、B掃描波形
單位：	毫米或英寸
增益：	實時可調
校準模式：	一點校準、兩點校準
示值誤差：	±0.05mm (25mm以下)    ±0.2% H (100mm以下)    ±0.5% H (100mm以上) 注：H為被測物厚度
測量更新頻率：	每秒4HZ、8HZ、16HZ可選
材料聲速范圍：	500-9999m/s，0.0179-0.3937in/us
示值穩定性：	采用過零測量技術，厚度測量值不受回波強度材料衰減系 數、增益和閘門高度的影響，具有較高測量穩定性和準確性。
重復性：	±0.05mm
增益：	實時可調
顯示模式：	厚度值模式，最小/最大值捕獲模式，差值/縮減率模式
V路徑修正：	V聲程修正，補償雙晶探頭的非線性度
工作語言：	中文、英文、日文、德文、法文五種語言可選擇
報警設置：	最大/最小值報警，報警時動態改變厚度讀數顏色
電源：	兩節1.5V AA電池
操作時間：	兩節AA電池，使用時間大于35小時
儀器關機：	可選5、10、20分鐘無操作后自動關機，或只能手動關機
工作溫度：	-10℃～＋50℃，有特殊要求可達-20℃
尺寸：	153mm×76mm×37mm (H×W×D)
重量：	280g(含電池）
標準配置：	測厚儀主機、標配探頭、儀器箱、兩節堿性電池、耦合劑 、操作手冊、合格證、裝箱單、數據通訊線1條、軟件光盤1張
選配件：	橡膠外套；多種可供選擇的探頭；校準用階梯試塊；耦合劑及高溫耦合劑
數據記錄器選項特點：
容量：	可存儲400個文件，10萬個厚度值和1000幅A、B掃描波形
文件結構：	刪格文件
行列×行列：	21×12
通訊接口：	USB2.0全速（Full Speed）接口
通訊軟件：	DataView軟件

UM-5DL穿透涂層及存儲數據超聲波測厚儀

型號	PT08	TC510	PT12	PT06	PT04	ZT12	GT12
類型	UM-5標配	UM-5D/ 5DL標配	標準	小徑管	指尖	粗晶（鑄鐵）	高溫
頻率	5MHz	5MHz	5MHz	7.5MHz	10MHz	2MHz	5MHz
接觸直徑	11mm	13.5mm	13.5mm	8mm	6mm	17mm	15mm
測量范圍	0.8～100.0mm	1.2～200.0mm	1.0～200.0mm	0.8～30.0mm	0.5～12.0mm	4.0～508.0mm	4.0～80.0mm
允許溫度	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-20～480℃
