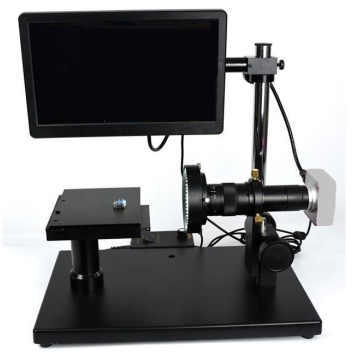

HDMI1600-W-12C臥式顯微鏡平面度共面度平整度檢測儀
HDMI1600-W-12C臥式顯微鏡平面度共面度平整度檢測儀的主要特點和用途，臥式顯微鏡是檢測平整度、共面度的檢測儀，是生產連接器的檢測設備，適用于檢測CFCARD、FPC、BTOB、SIMCARD等。
HDMI1600-W-12C臥式顯微鏡平面度共面度平整度檢測儀主要技術參數：
1、光學放大倍率:0.7-4.5X
2、放大倍數：18-185X
3、工作距離95mm
4、縱向距離：50mm
5、橫向距離：70mm
6、調焦行程：70mm
7、手輪調焦范圍：70mm
8、攝影目鏡：0.5X
9、輔助物鏡：0.3X、0.5X、0.75X、1.5X、2.0X

功能描述：
一鍵凍結/解凍功能，
HDMI 1080P 60幀圖像輸出
USB免驅動輸出 1080P 30幀圖像輸出
1600萬像素拍照和1080P視頻錄制
電子縮放功能
支持手動/自動曝光，曝光補償值調節；
支持手動/自動白平衡，紅、綠、藍可調；
提供中心十字線顯示/關閉
支持TF卡存儲，最大支持64GB
支持遙控操作，拍照不抖動，圖像更清晰
中英文菜單語言
支持關機設置參數保存。
堅固金屬外殼。

設備用途：
檢測USB連接器、SIM卡連接器、屏蔽蓋等元件空焊現象
一般SMT的Pitch在0.5mm以上，要求平面度為0.1MAX，如果做到0.5mm Pitch 的連接器，平面度能達到0.05mm 以下?？捎^測物體大小：1.6-30mm ，高度：45mm 。

標配：
臥式單筒顯微鏡：0.5X目鏡頭0.7-4.5物鏡頭調焦支架+移動平臺。
工業 相機：超高清 1600萬 HDMI和USB輸出 松下傳感器
數  據  線：HDMI線/USB線
控制方式：按鍵/遙控器
光      源：LED可調一體光源。
軟      件：測量軟件
U      盤：16G
高精標尺：0.01mm
需求加配：12寸（HDMI高清輸出）（分辨率1920*1080）全視角屏

光學變倍	0.7~4.5倍物鏡x0.5倍目鏡=0.35~2.25倍
放大倍數	標準配置放大10~210倍（最大800倍）詳情歡迎致電咨詢
可觀察視野范圍	標準配置3~15㎜（可將3~15㎜的物體放大到整個顯示器畫面上）
工作距離	110~150㎜
升降范圍	65㎜
平臺移動范圍	50x50㎜
底座尺寸	390x270x28㎜
光源	LED環形光源
成像系統配件	選配
售后	免費保修一年
工業相機	HDMI1600
外形尺寸	51*51*65mm
視頻輸出接口	HDMI+USB
鏡頭接口	CS
工作電壓	12V
工作電流	80mA
感光尺寸	1/2.3"
有效像素	1600萬像素(4632*3488)
清晰度	2000TVLine
最高分辨率時幀率	60FPS幀
菜單語言	OSD language	中/英
白平衡模式	AWB mode	一次白平衡/手動/自動
減少反光調節	HDR	√可調
可移動十字線	支持橫豎各5條 顏色/線寬可調
黑白	B/W	√
凍屏/解凍	Freeze	√
HDMI輸出分辨率	output of display resolution	1920*1080



顯微鏡	HDMI1600-W-12C	1
高清工業相機	HDMI1600	1
12寸顯示器		1
LED燈		1
U盤		1
測量校正片		1
說明書保修卡		1
