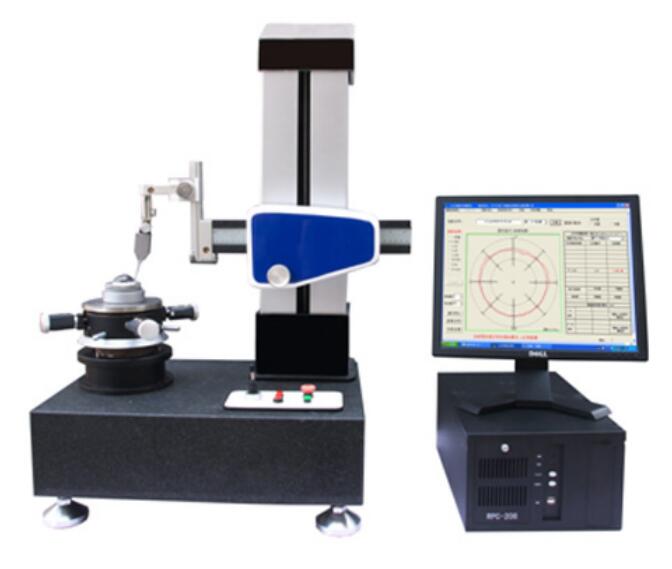

DTP-550A型圓度儀

DTP-550A型圓度儀測量原理
采用半徑測量法，工件旋轉式。旋轉軸系采用高精度氣浮主軸作為測量基準；電器部分由工業控制計算機及進口精密圓光柵傳感器、精密電感位移傳感器組成；進口精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的準確度；測量軟件采用基于中文版Windows操作系統平臺的DTP系統測量軟件，完成數據采集、數據處理及打印輸出等工作。

DTP-550A型圓度儀的主要功能
可測環形工件的圓度、同軸度、同心度、跳動量、垂直度、平行度、平面度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析等。
圓度評定方式(4種)：小區域法、小二乘法、小外接圓法、大內切圓
圓度濾波檔位：1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100
濾波形式：高斯（ISO標準）
DTP-550A型圓度儀的主要技術參數

測量范圍	大直徑	ф150mm
	小內徑	ф5mm
	大高度	240mm
主軸精度	徑向誤差	±(0.04+5H/10000)μm
	軸向誤差	±(0.04+6X/10000)μm
工作臺	臺面直徑	φ150mm
	回轉直徑	φ220mm
	承載重量	15Kg
	調整范圍	調偏心±2mm ; 調水平±1°
	旋轉速度	0-12轉/分
水平臂	水平移動距離	150mm
	移動速度	0.5-6mm/s 或手動
傳感器	量程	500μm (半徑差)
	分辨率	0.005μm
	測針形狀	φ2mm寶石球測頭（有更多直徑可選擇）
	測力	1-12g
數據采集		進口光柵3600點/周
放大倍率		任意至大20萬倍
電    源		AC 220V±10%  50Hz
氣源壓力		0.45～0.80Mpa  (氣源質量要求：常規)
氣源流量		≥0.2 m3/min
環境要求		溫度：10～30℃；相對濕度：＜85%

DTP-550A型圓度儀主要配置

機械部分	大理石工作臺面
	氣浮主軸系統
	橫導軌移動裝置
	空氣過濾系統
	調心調平 工作臺	臺面直徑Ф150mm、臺面高度50mm
		調整范圍：調偏心±2mm ; 調水平±1°
		X方向調節距離0-4mm，調節斜面比 150：3
		Y方向調節距離0-4mm，調節斜面比 150：3
	精密三爪卡盤	外尺寸裝夾范圍：ф0.8 mm ~~ф63mm
		內尺寸裝夾范圍：ф23 mm ~~~ф58 mm
		內孔直徑：26 mm
		包括法蘭盤的總高度：42mm
		卡盤重量：1.2KG
電器部分	電器控制系統
	進口旋轉圓光柵編碼器
	電感傳感器
	工業控制計算機	工控主板 NORCO950
		工控底板 NORCO PBP-14P4
		CPU E5500
		金士頓 2G 三代
		硬盤SEAGATE 500G
		22″普屏液晶
		基于win XP系統下DTP測量軟件
	HP彩色噴墨打印機
標準件	標準玻璃半球
	橢圓標準件

DTP-550A型圓度儀安裝要求
空壓機氣源壓力：0.45～0.80Mpa
空壓機氣源流量：≥0.2m3/min
功率需求：約500W；交流220V±10%，50Hz
單獨地線
環境要求：溫度：10～30℃；相對濕度：＜85%；安裝環境無明顯震源
