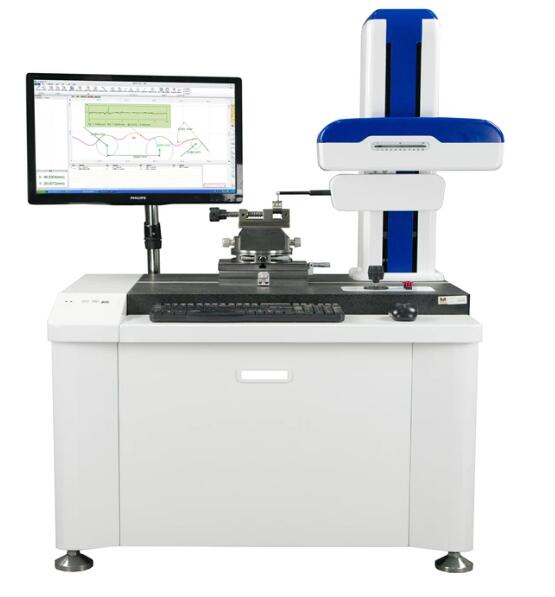

MMD-PG100型粗糙度輪廓儀一體機
設備技術性能：
1.輪廓測量功能：
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓、圓度
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波紋度分析：Pt，wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
2.MMD-PG100型粗糙度輪廓儀一體機技術參數：

測量范圍	X方向		100mm
	Z1	輪廓度量程	20mm
		粗糙度量程	20mm
	高度		400mm
	最小內孔		20mm (換小測針可測更小內徑)
測量精度	X方向（L=X軸移動導軌距離）		±(0.8+2L)μm
	Z方向（H=Z軸方向測量高度）		±(0.5+5H)μm
	示值誤差		±5%
	示值重復性		±7
	測量重復性		±3%
傳感器	類型		美國MicroE （America）
	分辨率		0.01μm
	產地		美國MicroE （America）
X軸	直線度		0.6μm /100mm
	分辨率		0.01μm
	產地		美國microe
爬坡角度			上升77度 下降88度
評定長度			λc×3、4、5、6、7
截止波長			0.025、0.08、0.25、0.8、2.5、8mm
測量速度（輪廓）			0.02mm至4.0mm/s
測量方式			傳感器移動

4.MMD-PG100型粗糙度輪廓儀一體機測量原理：
儀器為直角坐標測量法，觸針接觸式。機械部份采用精密氣浮直線運動導軌，建立X坐標的精密測量基準，Z坐標由進口光柵傳感器構成，可以測量各種精密機械零件的素線形狀。本儀器由于基準直線運動采用精密氣浮導軌，移動精度高、穩定性好、壽命長、運動靈活性好、直線性好、操作方便。運動距離采用進口光柵尺計量，X軸的尺寸坐標準,數據采集及數據處理采用計算機，測試精度高、功能多，方便打印和存檔，為用戶帶來很大的方便。
5.主要配置：

機械部分	大理石工作臺面
	氣浮導軌系統
	方立柱系統
	進口光柵傳感器
	進口光柵尺
	調整工作臺	水平調整系統
		回轉及角度調試系統
		平口裝夾系統
	校正標準件一套
	測針與測桿	Φ2*17mm 硬質合金斜測針 2根
		Φ3*20mm 金剛石測針    1根
		Φ8*150mm 測桿   1根
空氣過濾系統
電器部分	電器控制系統
	工業計算機	工控主板 NORCO970
		工控底板 NORCO PBP-14P4
		CPU E5500
		金士頓 4G 三代
		硬盤SATA 1TB
		21″普屏液晶
		基于win 7系統下MMD測量軟件
	HP噴墨打印機

5.設備技術亮點：
無需轉換傳感器、測針；實現一次測量 粗糙度、輪廓儀同時分析
一次測量，可分析工件不同區域粗糙度，提高測量效率
X軸采用氣浮直線導軌，無磨損，精度高，壽命長
Z1軸采用進口數字式光柵傳感器，精度高、線性好
簡易的測針更換設計，一次安裝，無需校正
軟件支持中英文一鍵切換
支持winXP、win7系統
軟件標注與CAD標注一樣
圓弧、線自動識別
支持DXF格式文件導入、導出，定制CAD格式導出
支持連續標注、基準標注、支持任意插入點
支持圖形自由旋轉及坐標自由旋轉
原始數據自動保存，便于多次標注
鏡像功能，可保存標注后文件
可對X、Z1軸當前位置進行監控
具有測針自動接觸、自動抬起、自動回退功能 可以對操作進行無限次的撤銷及恢復操作
捕捉開關打開時，自動生成及捕捉交點、圓心 、線段中點、端點、圓弧交點、中點、切點等特征點
即使在非比例放大的情況下，也能進行正常的角度、圓弧、水平、垂直、線性等標注。
6.設備尺寸：

產品				包裝				總重量 (Wt.kg)	體積 （CBM m³）
Lx	Ly	Lz	Wt(kg)	Lx	Ly	Lz	Wt(kg)
985	710	1450	350	1000	810	1600	50	400	1.29

五.使用要求：
空壓機氣源壓力：0.45～0.80Mpa
空壓機氣源流量：≥0.2m3/min
功率需求： AC 220V±10% 50Hz
環境要求溫度：10～30℃；相對濕度(RH)：＜85%
安裝地點無明顯振源
單獨地線
