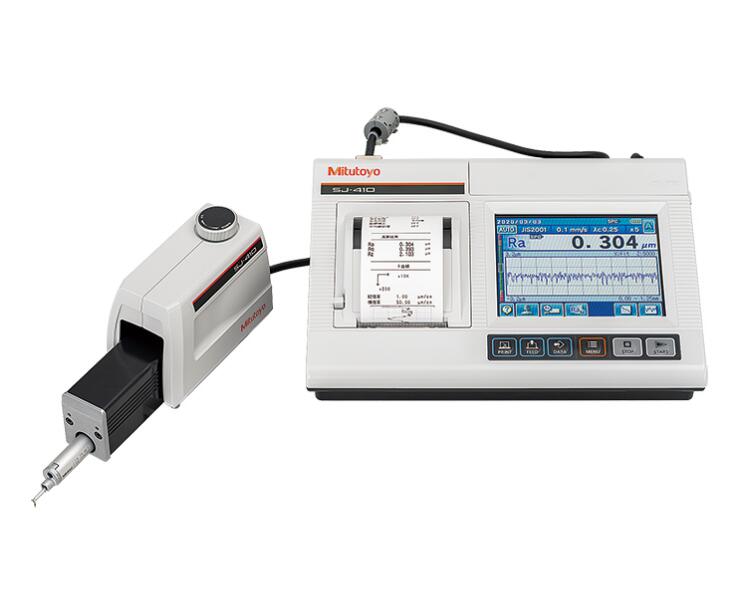

三豐 Mitutoyo SJ-410表面粗糙度測量儀
三豐 Mitutoyo SJ-410表面粗糙度測量儀
三豐 Mitutoyo SJ-410表面粗糙度測量儀豐富的選件可更加輕松，順暢的實現正確的測量，surftest SJ-411大型彩色
LCD觸摸屏，實現了更直觀的操作性，
特點
可攜帶到工作現場，威力無比，性能超群
彩色圖像
搭載了可視化程度較高的彩色圖像 LCD，實現更加鮮明地顯示演算結果和分析曲線。可在不打印情況下對結果進行確認。
搭載背光
為提高昏暗環境下的使用便利性，搭載了背光燈。
配置了操作簡單的觸摸屏
顯示畫面時可實現圖標顯示與文本顯示的切換。兼顧了儀器的實用性與操作使用的便利性。
對應各種規格的表面粗糙度
JIS(JIS B 0601:2001, JIS B 0601:1994,JIS B 0601:1982), VDA, ISO-1997,
ANSI可對應各種規格的表面粗糙度
兼顧使用方便性和高性能
小型表面粗糙度測量機也具備了可與臺式表面粗糙度測量機媲美的解析功能。
16種語言，測量數據可通過RS-232C接口電纜(選件)由外部PC輸出
大范圍高分辨率檢出器
配備有符合最新ISO，DIN，ANSI和JIS標準的35種粗糙度測評參數
一個寬范圍、高分辨率的檢測器和一個直接驅動元件，提供了在同類產品中更優越的高精度測量。
無軌檢測器和弧形表面補償功能使它能有效地評價圓柱體表面粗糙度
特細的階差、直線度、波度均可用無導軌測量功能測出。
帶有粗糙度標準板
由數字濾波功能可得到全真的表面粗糙度輪廓圖
GO/NG判斷功能
自動校正功能
三豐 Mitutoyo SJ-410表面粗糙度測量儀技術參數：
|
平移范圍 |
25mm 25mm 50mm 50mm |
|
測量范圍 |
800um,80um,8mm(最大2400um,包括可選探針) |
|
檢測器 |
檢測頭：178-395/178-390 |
|
評價輪廓 |
探針管殼：可選擇有軌/無軌 |
|
評估參數 |
Ra,Ry,Rz,Rq,Pc,R3z,mr,Rt,Rp,Rv,Sm,S,dc,Rk,Rpk,Rvl,Mr1,Mr2,A1,A2,Lo,Ppi,R,AR,Rx,△a,△q,Ku,HSC,mrd,Sk,W,AW,Wte,Wx,Vo |
|
分析圖表 |
BAC,ADC |
|
統計數據 |
最大值、最小值、平均值、標準偏差(S)、次品率、柱狀圖 |
|
數字濾波 |
2CR,PC75(phase corrected),Gauss |
|
截至波長 |
lc:0.08,0.25,0.8,2.5,8mm |
|
取樣長度 |
0.08,0.25,0.8,2.5,8mm |
|
顯示 |
液晶顯示 |
|
打印機(內置) |
熱敏行式打印機 |
|
記錄倍率 |
垂直：10-100K倍率，自動 |
|
數據輸出 |
通過RS-232C接口/SPC數據輸出 |
|
電源 |
通過AC適配器/電池(充電) |
|
尺寸(WxDxh) |
控制裝置：307×165×94mm；高度－傾斜調整裝置：131×63×99mm |
|
重量 |
控制裝置：約1.2kg；高度－傾斜調整裝置：0.4kg |
