10mW-20W激光功率計探頭20F-MA-10
10mW-20W激光功率計探頭20F-VG-19

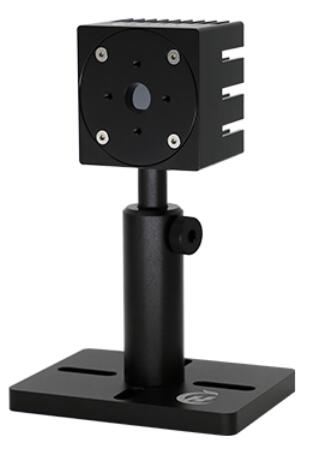

自然冷卻型這款產品最大間歇測量功率可達60W，主要用于中低功率激光的測量。冷卻模式為自然冷卻，使用簡單，方便攜帶，可應用于不同類型的場景中。
特點：
· 自然冷卻
· 30mm探測口徑
· 單發脈沖能量測試功能
· PC端USB接口輸出可選
· 1min最大間歇測量功率可達100W
|
型號 |
20F-MA-10 |
20F-VG-10 |
20F-MA-19 |
20F-VG-19 |
|
光譜范圍（μm） |
0.19 - 25 |
0.19 - 25 |
||
|
功率范圍 |
10mW - 20W（60W） |
10mW - 20W（60W） |
||
|
間歇測量功率 |
20W (Cont.), 40W (3min), 60W (2min) |
20W (Cont.), 40W (3min), 60W (2min) |
||
|
測量能力 |
||||
|
分辨率（mW） |
0.5 |
0.5 |
0.5 |
0.5 |
|
測量不確定度（±%） |
< 1 |
< 1 |
< 1 |
< 1 |
|
非線性度（±%） |
< 1 |
< 1 |
< 1 |
< 1 |
|
精度（±%） |
< 3 |
< 3 |
< 3 |
< 3 |
|
響應時間（s） |
< 1 |
< 3 |
< 1 |
< 3 |
|
吸收體類型 |
MA |
VG |
MA |
VG |
|
探測口徑（mm） |
10 |
10 |
19 |
19 |
|
損傷閾值 |
||||
|
最大平均功率密度 |
20kW/cm2, 10W, CW |
0.05kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
0.05kW/cm2, 10W, CW |
|
最大能量密度 |
0.15J/cm2, 1064nm, 1ns |
1.6J/cm2, 1064nm, 1ns |
0.15J/cm2, 1064nm, 1ns |
1.6J/cm2, 1064nm, 1ns |
|
物理特性 |
||||
|
規格（mm） |
57 x 57 x 44 |
57 x 57 x 44 |
||
|
冷卻方式 |
自然冷卻 |
自然冷卻 |
||
|
接口類型 |
DB-9M |
DB-9M |
||
|
電纜長度（m） |
1.5 |
1.5 |
||
選型說明：①帶CHLP-P型表頭的臺式激光功率計，型號為探頭型號后面加“P”，例如“60F-CB-30P”；②連接PC端使用的USB型功率計，型號為探頭型號后面加“U”，例如“60F-CB-30U”。
