NDT160便攜式可分體式表面粗糙度儀
NDT160便攜式可分體式表面粗糙度儀是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
NDT160便攜式可分體式表面粗糙度儀適用范圍：金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。

NDT160便攜式可分體式表面粗糙度儀主要特點：
機電一體化設計，體積小，重量輕，使用方便；
一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
多參數 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2等參數；
大量程測量范圍可達320μm（±160μm）
3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；

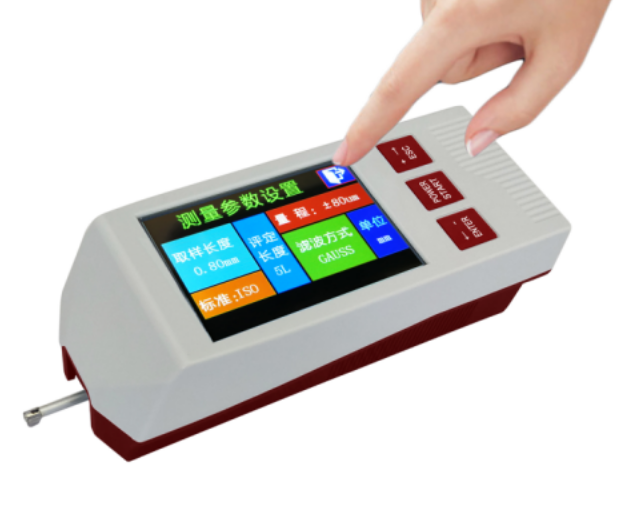

簡易按鍵和觸摸屏雙操作；

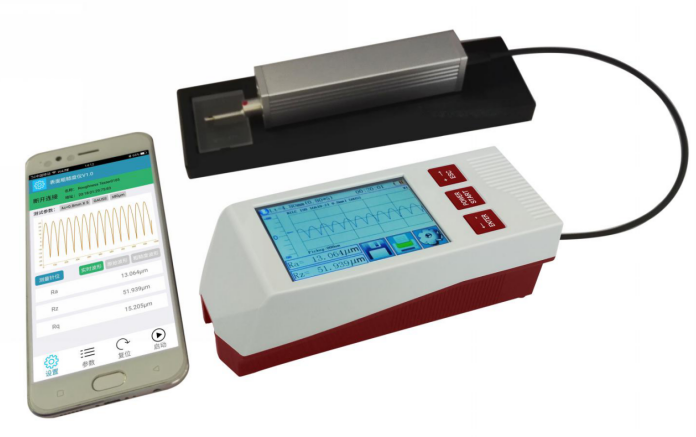

支持藍牙打印和手機APP操作；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容 ISO、DIN、ANSI、JIS 多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度
連續工作時間大于 20 小時
超大容量數據存儲，可存儲 100 組原始數據及波形。
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
人體工學殼體設計，堅固、小巧、便攜、可靠性高。
中/英文語言選擇；

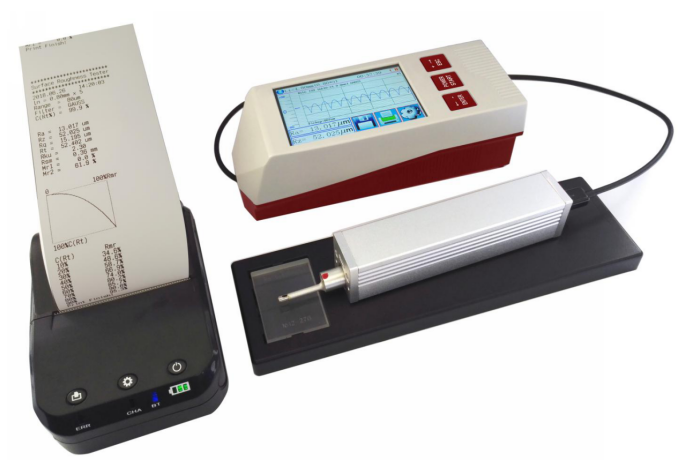

可連接電腦和打印機；
可打印全部參數或打印用戶設定的任意參數。
藍牙；手機App；

可選配：曲面傳感器、小孔傳感器、深槽傳感器，極小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
NDT160便攜式可分體式表面粗糙度儀

名稱		內容
測量范圍	Z軸（垂直）	320μm (-160μm~+160μm) / 12600μin (-6300μin~+6300μin)
	X軸（水平）	17.5mm（0.69 inch）
分辨率	Z軸 （垂直）	0．002μm/±20μm
		0．004μm/±40μm
		0．008μm/±80μm
		0．02μm/±160μm
測量項目	參數	Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
	標準	ISO4287國際標準，ANSI B46.1美國標準，DIN4768德國標準，JIS B601日本標準。
	圖形	支承率曲線，粗糙度原始輪廓，粗糙度濾波波形。
濾波器		RC,PC-RC,Gauss,D-P
取樣長度(lr)		0.25,0.8,2.5mm
評定長度（ln）		Ln= lr×n    n=1~5
傳感器	測量原理	位移式差動電感
	觸針	天然金剛石，90錐角，5μm針尖半徑
	測力	觸針測力：4mN；導頭測力：<400mN
	導頭	硬質合金，滑行方向半徑40mm
	滑行速度	lr=0.25,   Vt=0.135mm/s
		lr=0.8,    Vt=0. 5mm/s
		lr=2. 5,    Vt=1mm/s
		返回      Vt=1mm/s
示值精度		0.001μm
示值誤差		不大于±10%
示值變動性		不大于6%
電源		3200mAh 鋰離子電池，用DC5V,充電器充電
主機外形尺寸		主機：158×55×52mm
驅動器外形尺寸		23×27×115mm
重量（主機）		約400g
支架可調高度		40mm
工作環境		溫度：- 20℃ ~  40℃ 濕度：< 90% RH
儲存運輸環境		溫度：- 40℃  ~   60℃ 濕度：< 90% RH
可選配件		磁性表座、表座連接塊、高度尺、高度尺連接塊，曲面、傳感器、小孔傳感器、深槽傳感器、極小孔傳感器、延長桿、轉接桿、微型打印機、200mm 測量平臺、300mm大理石測量平臺，數傳處理軟件，手機APP

NDT160便攜式可分體式表面粗糙度儀

測量范圍
參    數	顯 示 范 圍
Ra,Rq	0.005μm  ~  32μm
Rz,R3z,Ry,Rt,Rp,Rm	0.02μm  ~  320μm
Sk	0  ~  100%
S,Sm	1mm
tp	0 ~ 100%

NDT160便攜式可分體式表面粗糙度儀

標準配置清單			可選配置清單
NDT160粗糙度儀主機	1臺		數據處理軟件光盤	免費
溝槽傳感器傳感器	1個	非保修件	表座連接塊
高度調節支架	1套		高度尺連接適配器
校準試塊	1塊		平面探頭保護套
試塊支架	1個		圓柱探頭保護套
探頭延長線	1條	1米	熱敏打印機
觸摸筆	1只		曲面傳感器
充電器	1個		深槽傳感器
USB 充電線	1條		小孔傳感器
使用說明書	1本		極小孔傳感器
合格證	1張		手機App	免費
保修卡	1張
儀器箱	1個
